Conel STREAM Bedienungsanleitung Seite 16

16

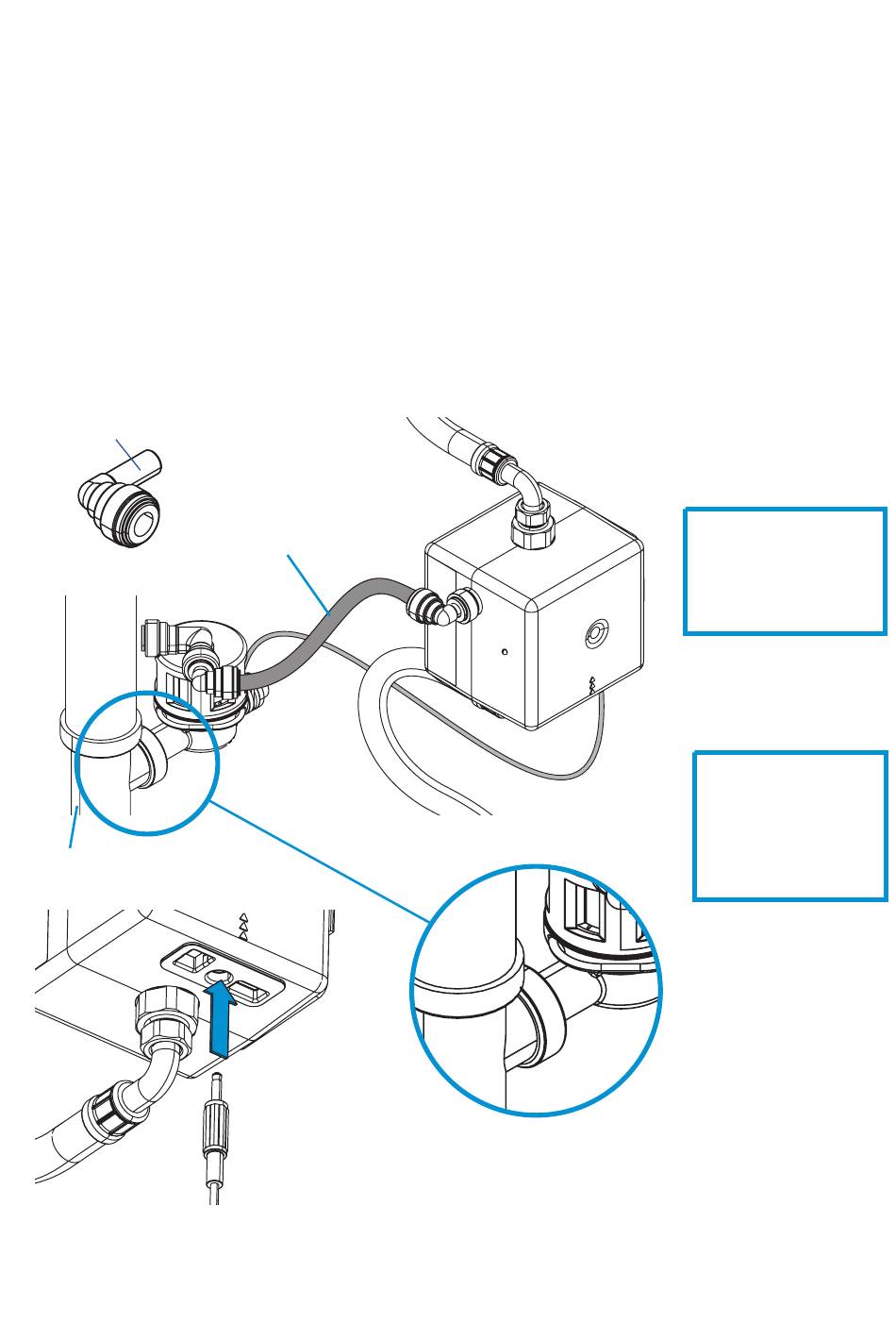

Ein Tauchrohr mit Geräteanschluss ist für die Montage des Anschluss-Sets Siphon notwendig.
Tauschen Sie bitte das vorhandene Tauchrohr gegen das mitgelieferte Tauchrohr mit Geräteanschluss
aus (Bei Küchenanschlüssen oder Raumsparsiphons können Sie den Trichter an einen handelsüblichen
Geräteanschluss-Stutzen anschließen).
Montieren Sie das Anschluss-Set Siphon an den Geräteanschluss des Tauchrohrs und verbinden Sie
den Ablaufschlauch über einen der beiden John-Guest-Anschlüsse mit dem Anschluss-Set Siphon
(KBN-Nr. COSHYGBOXAS). Zur einfacheren Verlegung des John-Guest-Schlauchs verwenden Sie
ggfs. den John-Guest-Stielbogen (in jedem Anschluss-Set enthalten).
Verschließen Sie den anderen Anschluss des Anschluss-Sets Abwasser mit einem Stopfen!
Stecken Sie ggf. den Stecker des Feuchtigkeitssensors in den Anschluss der HYGIENE BOX CONEL
(S. 8 - Kap 4.4. Aufbau Steuerung).
John Guest Stielbogen
Tauchrohr
8 mm
John Guest-Anschluss
Verlegen Sie den
Ablaufschlauch
zum Trichter
immer mit Gefälle!
Der Anschluss
des Tauchrohrs
ist auch für einen
Kunststoff-Siphon
geeignet!
