Ausgang
Konvektion
Bei der Verkleidung des Einsatzes müssen Sie Lüftungsgitter oder andere Öffnungen vorsehen, damit die Hitze durch die
Konvektion austreten kann. Sie können auch einen Konvektionsmantel für den Einsatz haben. Dieses System leitet die Hitze
durch Flexschläuche (DM 150 mm) in den Raum .
Isolierte Warmluftleitungen sind essentiell für die optimale Funktion des Heizkamins. (diese bewirken den Zug in der Kon-
vektionsluftströmung).Durch Benutzung der maximalen Anzahl von Kanälen (min. 2) verbessern Sie die Heizleistung und
vermindern den Schall (welcher durch die Luftbewegung verursacht wird).
Bei der Montage der Kanäle beachten Sie bitte folgendes: Führen Sie die Kanäle zuerst 1 Meter vertikal nach oben, danach
können Sie eine Richtungsänderung durchführen. Sorgen Sie für eine breite Biegung und vermeiden Sie Warmluftgitter mit
geringem Querschnitts, diese verursachen eine Verringerung der Geschwindigkeit wodurch die Warmluftausgänge weniger
effizient sind.
Benutzen Sie flexible Rohrleitungen gleicher Länge und achten Sie auf identische Krümmungen. Sonst riskieren Sie, dass
Sie eine Ausblasöffnung haben, die mehr Hitze abgibt und eine andere die fast überhaupt keine abgibt. Eine Warmluftleitung
funktioniert ähnlich wie ein Kamin. Der als erster heiß wird, hat am meisten Zug und wird auch schneller heiß.
WICHTIG: Ein Warmluftkreislauf benötigt einen Kaltluftrücklauf, um keinen Unterdruck in dem Bereich, in dem sich der Ka-
min befindet, aufzubauen. Die Luft zirkuliert auf natürlichem Weg durch die Kaltluftgitter, die nahe am Boden platziert sind.
Verbinden Sie diese nicht mit einem Flexschlauch. Die Luft findet alleine den Weg zum richtigen Platz.
M-design hat optimale Warmluftgitter mit vielen Vorteilen entwickelt (Bild nächste Seite) und für die Abfuhr der warmen Luft
und die Zufuhr der Kaltluft empfehlen wir Ihnen, diese Design Gitter von M-design zu verwenden. Um den Einbau der Gitter
zu vereinfachen, verwenden Sie den Einbaurahmen des Gitters. Dieser Rahmen wird auf die Seite des Gitters befestigt (zwei
kleine Löcher und Schrauben sind vorgesehen).
WICHTIG: Ein Haus ist nie 100 %-ig staubfrei. Heizkörper und die Wärmezirkulation verursachen Staubpartikel. Nach einer
längeren Heizpause empfehlen wir Ihnen den angesetzten Staub von Ihrem Gerät zu entfernen. Säubern Sie Warmluftkanäle,
Gitter, alle Oberflächen und die Verkleidung (auch innerhalb) in und rund um Ihr Gerät. Staubrückstände können beim Er-
stanheizen nach der Heizpause des Gerätes zu Geruchsbelästigung und sichtbaren Rückständen an der Verkleidung und
der Raumdecke führen. Die Geruchsbelästigung durch den Staub verschwindet aber nach ein paar Mal Einheizen wieder.
5.2 Ventilator (optie)
Installation:
• Entfernen Sie die Chamoflexplatten die Bodenplatte und die Öffnung für den Ventilator.
• Schieben Sie den Ventilator nach unten unter den Einsatz.
• Schließen Sie jetzt die elektrischen Anschlüsse an.
Ventilator mit Dimmer:
• Lassen Sie die Geschwindigkeitsregelung des Ventilators geschlossen.
• Sicherung 1,5A ersetzen (Knopf entfernen, Abdeckung abschrauben und Sicherung Ersetzen).
• Unter dem Knopf befindet sich die Regulierungsschraube für die minimale Geschwindigkeit des Ventilators.
(M-design hat einen neuen Induktionsdimmer entwickelt, mit dem der Ventilator fast geräuschlos dreht).
• Nach 15 Minuten Brennzeit können Sie den Ventilator (optional) starten.
• Stellen Sie den Ventilator bei der ersten Inbetriebnahme 12 Stunden auf maximale Leistung.

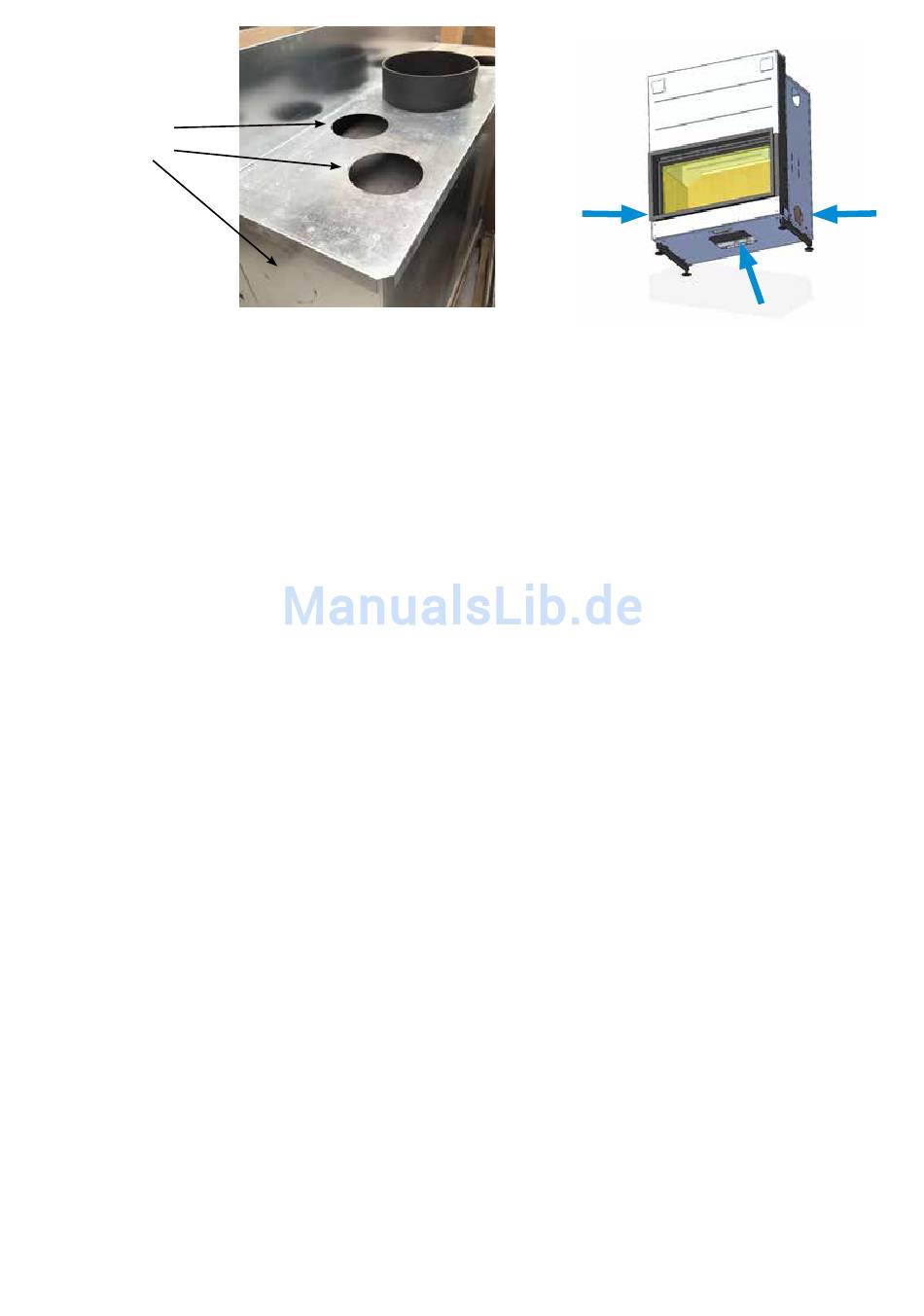

Bild 2
Eintrag
Konvektion
Eintrag
Konvektion
Eintrag
Konvektion
