Betrieb

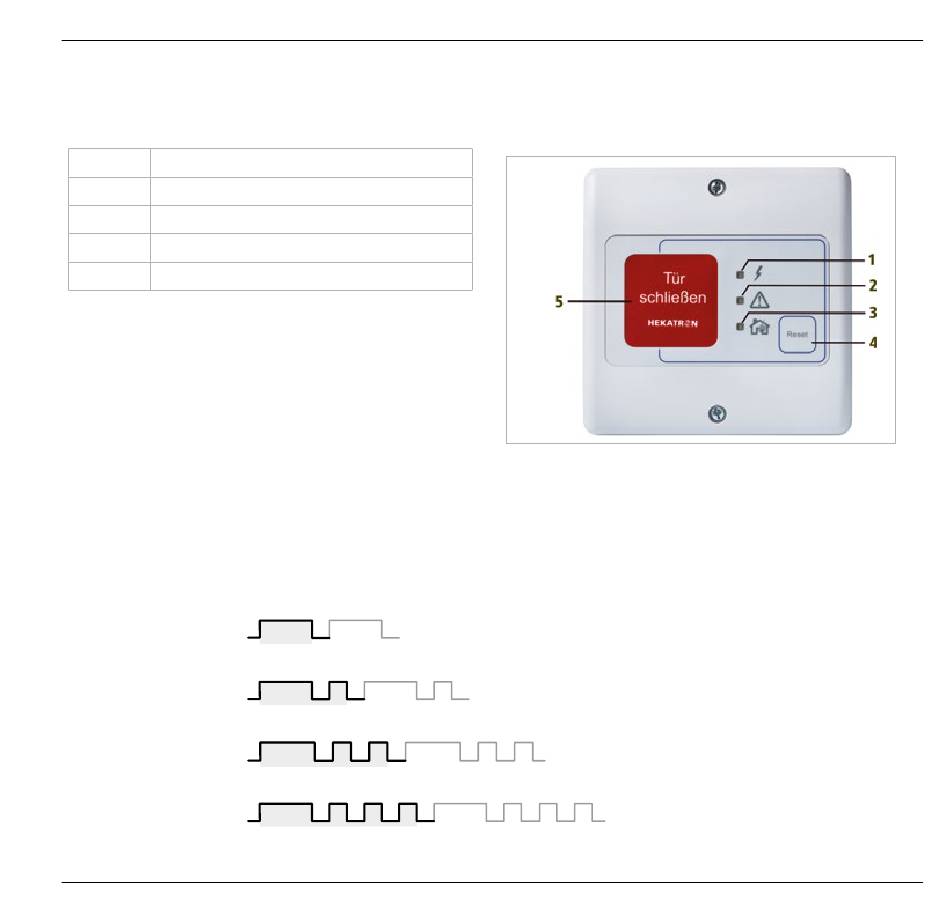

7. Betrieb
1 LED Betrieb (grün)
2 LED Störung (orange)
3 LED Alarm (rot)
4 Interner Resettaster
5 Interner Handauslösetaster
- 3 LED-Anzeigen signalisieren den Zustand der
Zentrale
- Über den Handauslösetaster wird die Feststell-
vorrichtung manuell ausgelöst
- Über den Resettaster wird bei aktiviertem
Alarmspeicher ein Alarm oder eine Störung
rückgesetzt
Über­unterschiedliche­Blinksequenzen­werden­die­Bedeutungen­und­Ursachen­der­Zustände­ange-
zeigt. Die Blinksequenz startet dabei immer mit einem Impuls von 1,5 s AN und weiteren Impulsen
von­0,5­s­AN,­bevor­die­Sequenz­erneut­beginnt.­Die Impulse­werden­jeweils­durch­eine­Pause­von­
0,5­s­AUS­unterbrochen.
Blinksequenz 1x
Blinksequenz 2x
Blinksequenz 3x
Blinksequenz 4x
Abb. 33: Beispiele für Blinksequenzen
40
1,5 s
0,5 s
0,5 s
1,5 s
0,5 s
1,5 s 0,5 s 0,5 s
0,5 s 0,5 s
1,5 s 0,5 s 0,5 s 0,5 s
0,5 s 0,5 s 0,5 s
Abb. 32: LED-Anzeigen und Taster an der FSZ Pro
