Tür-/Toranwendung Nach Dibt Mit Sturz- Und Deckenmeldern - Hekatron Fsz Pro Montageanleitung

Installation
Tür-/Toranwendung nach DIBt mit Sturz- und Deckenmeldern
- Abschluss Ausgang externer Handauslösetaster über Drahtbrücke
- Anbindung an BMZ über externen Alarmeingang
- Optional: Bei Toranwendung mit akustisch/optischem Signalgeber, Abschluss über Drahtbrücke
oder Anschluss Endschalter Tor, Alarmspeicher aktiv (DIP 1 auf ON)
L
N
FSZ Pro

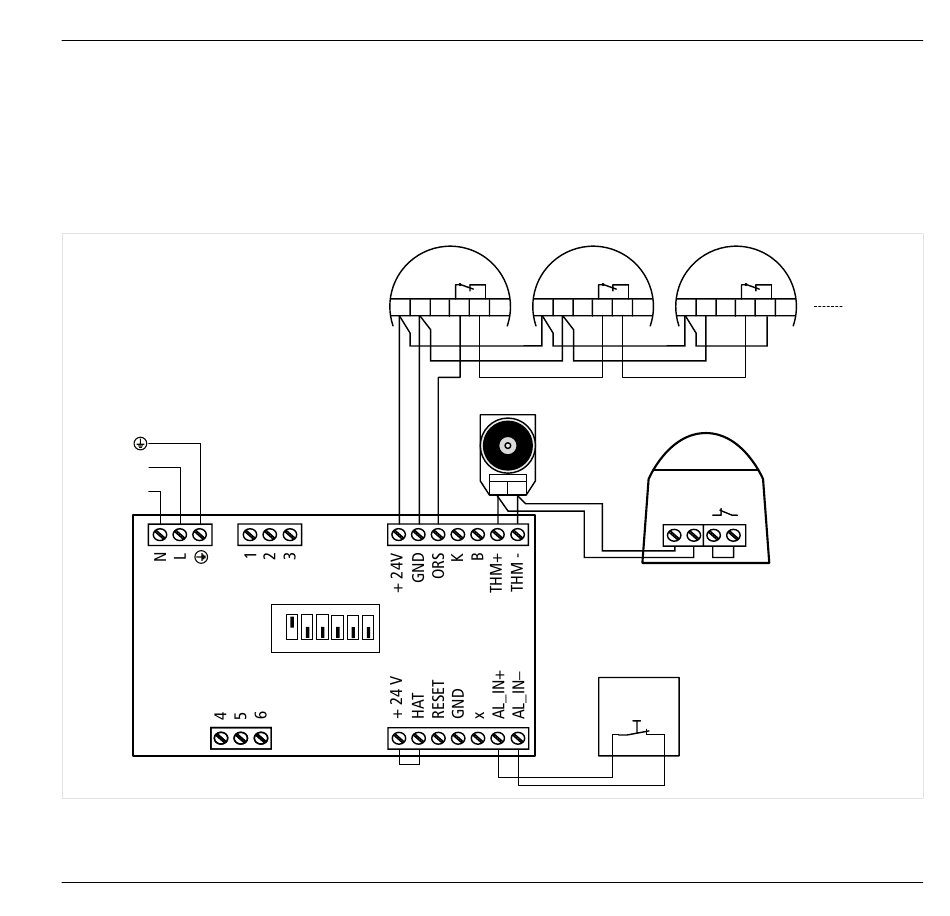

Abb. 20: Installation mit bis zu 20 Brandmeldern, 1 Feststellvorrichtung, BMZ und optionalem Signalgeber
