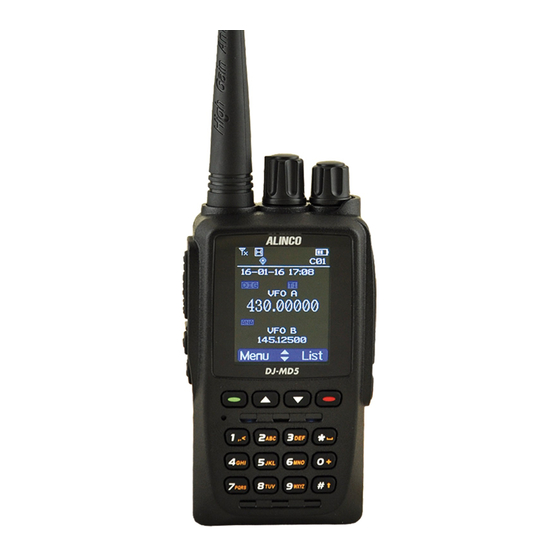

Alinco DJ-MD5 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Alinco Anleitungen
  4. Funkgeräte
  5. DJ-MD5
  6. Bedienungsanleitung

Alinco DJ-MD5 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DJ-MD5:
Inhaltsverzeichnis

Werbung

Quicklinks

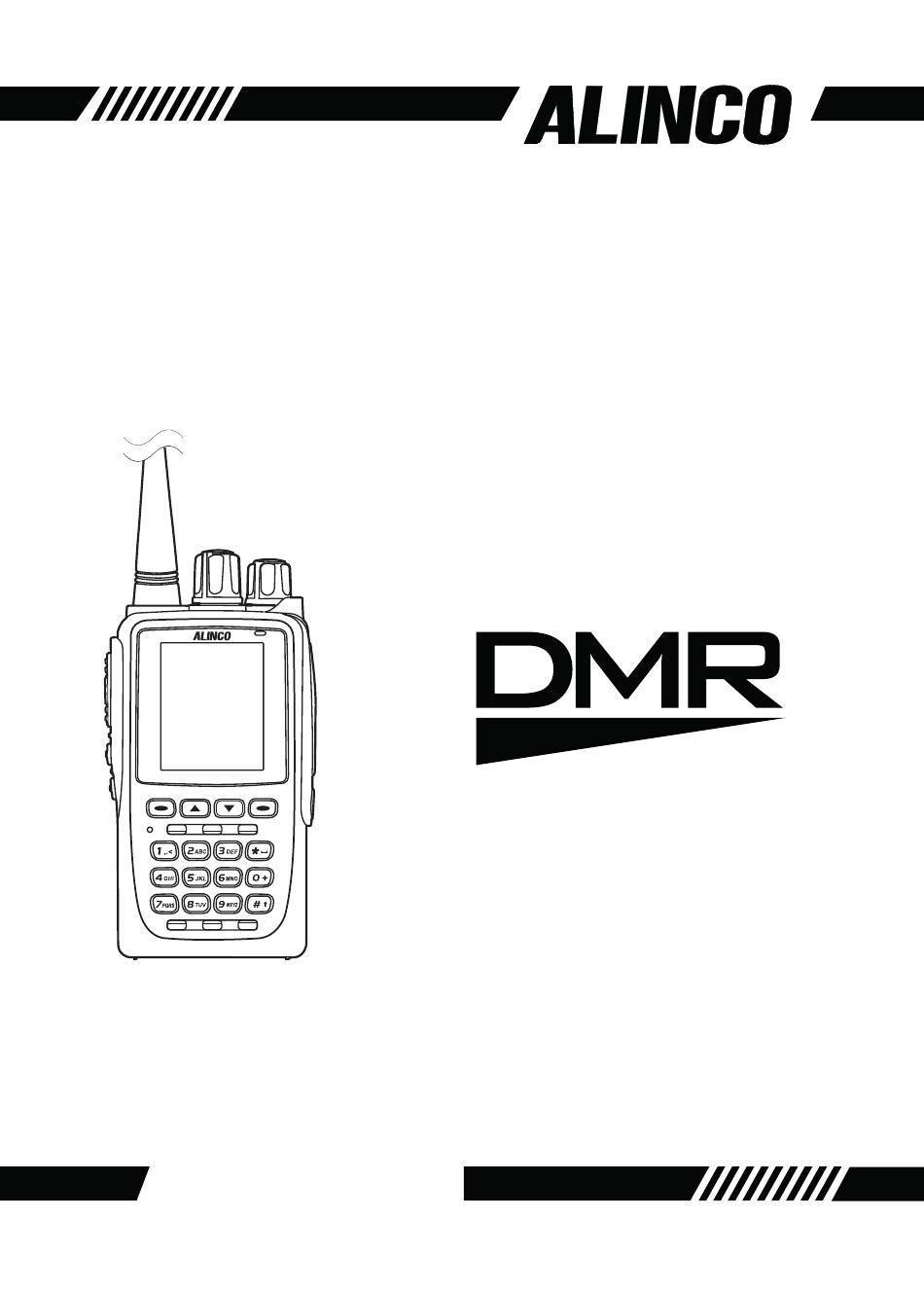

VHF/UHF-DUALBAND-DIGITAL/FM-
BETRIEBSFUNKGERÄT
DJ-MD5
Bedienungsanleitung
DJ-MD5
Vielen Dank dafür, dass Sie ein Funkgerät von Alinco erworben haben.
Wir haben unser ganzes technisches Know-how eingesetzt, um ein modernes
Gerät zu entwickeln und zu produzieren, das Ihnen viele Jahre Freude
bereiten wird.
Bitte lesen Sie diese Anleitung vor der Benutzung und bewahren Sie sie
an einem sicheren Ort auf.
ALINCO, INC.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alinco DJ-MD5

Inhaltszusammenfassung für Alinco DJ-MD5

  • Seite 1 BETRIEBSFUNKGERÄT DJ-MD5 Bedienungsanleitung DJ-MD5 Vielen Dank dafür, dass Sie ein Funkgerät von Alinco erworben haben. Wir haben unser ganzes technisches Know-how eingesetzt, um ein modernes Gerät zu entwickeln und zu produzieren, das Ihnen viele Jahre Freude bereiten wird. Bitte lesen Sie diese Anleitung vor der Benutzung und bewahren Sie sie an einem sicheren Ort auf.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Wichtige Hinweise ............3 1 Optionales Zubehör und Ersatzteile ......6 2 Bedienelemente ............. 11 3 Grundbedienung............. 12 5 Technische Daten ..........15 Zum Reinigen und Trocknen ausschließlich ein weiches Tuch verwenden und keinesfalls Benzin oder andere Chemikalien einsetzen. Funkgeräte, Zubehör und Akkupacks dürfen nicht über den Hausmüll entsorgt werden.

  • Seite 3: Sicherheit

    Betriebsdauer mit einer Akkuladung verlängert. Sicherheit ■ Akkupack und Lader 1. Verwenden Sie nur Akkupacks, die von Alinco produziert worden sind. 2. Die Kontakte der Akkupacks dürfen niemals kurzgeschlossen werden, da sich die Akkupacks sehr erhitzen und Brandgefahr besteht.

  • Seite 4: Gps-Empfänger

    WICHTIGE HINWEISE  GPS-Empfänger Oben im Gehäuse des Handfunkgeräts ist ein GPS-Empfänger eingebaut. Wenn er aktiviert ist, muss der Transceiver „freie Sicht“ zum Himmel haben, damit die Signale der GPS-Satelliten einwandfrei empfangen werden können. Insbesondere beeinträchtigen metallische Objekte den GPS-Empfang. Probleme mit dem Empfang sind auch möglich •...

  • Seite 5: Verwendungszweck

    WICHTIGE HINWEISE  Verwendungszweck Das VHF/UHF-DMR/FM-Handfunkgerät ALINCO DJ-MD5 ist für den Betriebs- funk vorgesehen.  Einführung Diese Bedienungsanleitung setzt voraus, dass Ihr Funkgerät bereits program- miert ist. Die Bedienung ist daher sehr einfach, da die Bedienelemente eindeutig bezeichnet sind und das Display alle wichtigen Informationen anzeigt.

  • Seite 6: Optionales Zubehör Und Ersatzteile

    Optionales Zubehör und Ersatzteile 1.1 Standardzubehör • EBP-88 Li-Ion-Akkupack (7,4 V / 1700 mAh) • EDC-189A Tischlader • EDC-191E Netzadapter (je nach Länderversion) • EA-228 Antenne • EBC-34 Gürtelclip • ERW-21 PC-Interface-Kabel (USB) • Handschlaufe • Bedienungsanleitung 1.2 Optionales Zubehör •...

  • Seite 7: Vorbereitung Für Den Betrieb

    1.2 Vorbereitung für den Betrieb 1.2.1 Antenne Anbringen der Antenne 1. Antenne unten fassen. 2. Antenne auf die Buchse aufsetzen und im Uhrzeigersinn vorsichtig festdrehen. 3. Gelegentlich überprüfen, ob die Antenne noch korrekt sitzt. Abnehmen der Antenne Antenne entgegen dem Uhrzeigersinn abschrauben. HINWEIS: Verwenden Sie keine Antenne eines Drittherstellers, da diese u.U.

  • Seite 8: Abnehmen Des Akkupacks

    Akkupack ■ Anbringen des Akkupacks 1. Akkupach hinten in das Gehäuse einsetzen und beachten, dass die rechteckigen Zapfen in den Aussparungen sitzen. 2. Dann das Oberteil des Akkupacks gegen das Gehäuse drücken, sodass spürbar einrastet. ■ Abnehmen des Akkupacks Verriegelung 1.

  • Seite 9: Kurzschlüsse Des Akkupacks Vermeiden

    Betriebsdauer zu kurz ist, obwohl man den Akkupack komplett geladen hat, muss Ersatz beschafft werden. Als Ersatz sind nur Originaltypen von Alinco geeignet. • Verbrauchte Akkupacks dürfen nicht über den Hausmüll entsorgt werden, sondern müssen beim örtlichen Entsorger abgegeben werden,...

  • Seite 10: Laden Des Akkupacks

    1.2.5 Laden des Akkupacks 1. DC-Stecker des Netzadapters in die dafür vorgesehene DC-Buchse auf der Rückseite des Tischladers stecken. 2. Netzadapter in eine Netzsteckdose stecken. Netzadapter (EDC-191E) Tischlader (EDC-189A) 3. Funkgerät ausschalten, da der Akkupack bei eingeschaltetem Funkgerät nicht einwandfrei geladen wird. 4.

  • Seite 11: Vorderseite

    RX (digital) = blau TX/RX-LED TX = rot PTT-Taste Buchsen für Zubehör. Bei angeschlossenem Display optionalen Zubehör ist PF1-Taste das Funkgerät nicht mehr wasser- bzw. DJ-MD5 PF2-Taste staubgeschützt, da die Menü-Taste Exit-Taste Stecker des Zubehörs Mikrofon die Buchsen nicht optimal abdichten. Tastenfeld Lautsprecher...

  • Seite 12: Grundbedienung

    Grundbedienung 3.1 Ein- und Ausschalten Zum Einschalten den Lautstärkeknopf im Uhrzeigersinn drehen. Zum Ausschalten den Lautstärkeknopf entgegen dem Uhrzeigersinn drehen, bis er am Linksanschlag einrastet. 3.2 Einstellen der Lautstärke Zum Erhöhen der Lautstärke den Lautstärkeknopf im Uhrzeigersinn drehen. Zum Vermindern der Lautstärke den Lautstärkeknopf entgegen dem Uhrzeigersinn drehen.

  • Seite 13: Tastenverriegelung

    3.5 Empfang Wenn auf dem gewählten Kanal ein Signal empfangen wird, leuchtet die LED grün, das S-Meter im Display zeigt die Signalstärke an und das Signal ist hörbar. 3.6 Senden 1. PTT-Taste drücken und gedrückt halten. Die LED leuchtet rot. 2.

  • Seite 14: Anschlussbuchsen Für Zubehör

    4.1 Anschlussbuchsen für Zubehör Abdeckung von den Buchse abnehmen und den Stecker des Zubehörs in die Buchsen stecken. Wenn kein Zubehör angeschlossen ist, muss sich die Abdeckung auf den Buchsen befinden, damit kein Staub oder Feuchtigkeit in die Buchse bzw. in das Innere eindringen kann.

  • Seite 15: Technische Daten

    Technische Daten ALLGEMEIN Frequenzbereich 136–174 MHz / 400-480 MHz / 76–108 MHz (Radio) Kanäle 4000 Zonen pro Funkgerät 250 Zonen (maximal 250 Kanäle/Zone) analog: 12,5/25 kHz Kanalabstand digital: 12,5 kHz Betriebsspannung 7,4 V DC nominal Betriebstemperaturbereich –20 °C bis +55 °C Frequenzstabilität ±2,5 ppm Antennenimpedanz...
  • Seite 16 ALINCO, INC. Yodoyabashi Dai-bldg 13F 4-4-9 Koraibashi, Chuo-ku, Osaka 541-0043 Japan Phone: +81-6-7636-2362 Fax: +81-6-6208-3802 http://www.alinco.com E-mail:export@alinco.co.jp maas funk-elektronik Inh. Peter Maas Heppendorfer Straße 23 50189 Elsdorf-Berrendorf Tel. (0 22 74) 93 87-0 © Copyright by Maas Elektronik 2016 Fax (0 22 74) 93 87-31 info@maas-elektronik.com...
