Inhaltszusammenfassung für Handicare 1000

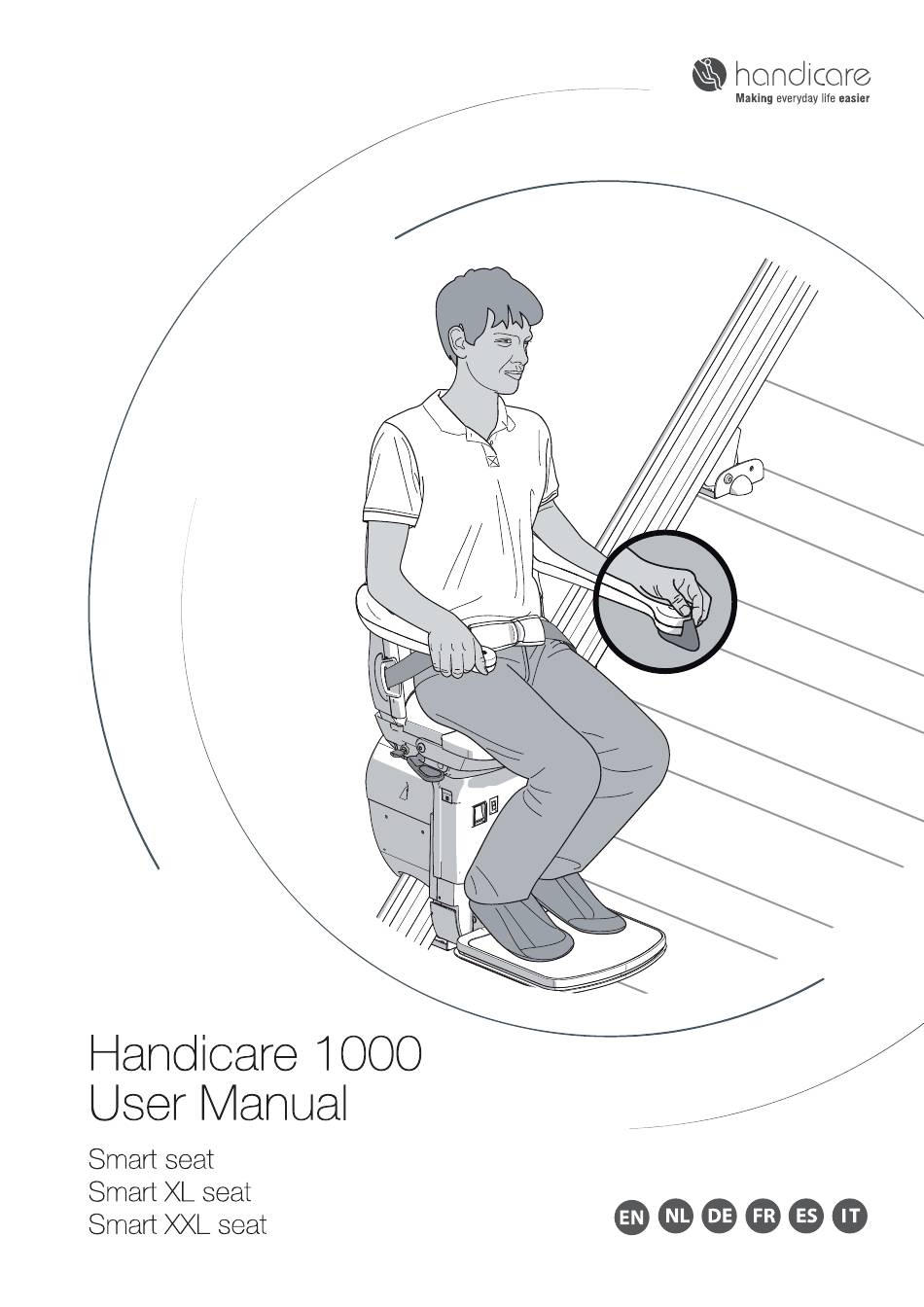

- Seite 1 O handicare Making everyday life easier Handicare 1000 User Manual Smart seat Smart XL seat Smart seat...
-
Seite 2: Inhaltsverzeichnis
VORWORT INHALT BENUTZERHANDBUCH Wir freuen uns, dass Sie sich für einen Handicare Treppenlift entschieden haben. OPTIONS In diesem Handbuch für die Lifttype HANDICARE 1000 finden Sie eine WICHTIGE INFORMATIONEN Bedienungsanleitung für die Standard- ausführungen und optionale Erweiterungen. FEHLERSUCHE ANHÄNGE A. Erinnerungen B. -
Seite 3: Sie Den Smart
SMART/SMARTXL/SMARTXXL SITZ OPTIONEN Automatische Drehfunktion Automatische Klappschiene K appsc iene (manuell) Die nebenstehende Illustration zeigt die Elemente, mit denen [1]Anzeige Sie den SMART Sitz lift bedienen. IJm den Sitzkomfort [2]Joystick [3]Stopptaste die Bedienungsfreundlichkeit zu erhöhen, können Sie den [4]Sicherheitsgurt SMART Sitz um folgende Optionen erweitern: automatischer [5]SchIüsseIschaIter Drehsitz, automatische Fußstütze und der Klappschiene. - Seite 4 HERUNTERKLAPPEN ('1711' Stellen Sie sicher, dass der EIN/AUS-Schalter auf 'EIN' steht. Die Diagnose- Anzeige leuchtet auf, um den betriebsbereiten Zustand anzuzeigen. Klappen Sie die Fußstütze, die Armlehnen und die Sitzfläche nach unten. Seite > OPTION AUTOMATISCHE FUSSSTUTZE FüßE STELLEN Stellen Sie Ihre Füße auf die Fußstütze. Achten Sie darauf, dass keiner Ihrer Füße über die Ränder der Fußstütze hinausragt.
-
Seite 5: Sicherheit
SICHERHEIT AN ERSTER STELLE CLICK! Legen Sie den Sicherheitsgurt an und klicken Sie diesen gut in der Halterung fest. Stecken Sie den Schlüssel in den Kontakt und drehen Sie diesen eine Vierteldrehung nach rechts. Prüfen Sie, 0b der Sitz verriegelt ist. FAHRT Bewegen and halten Sie den Joystick in die gewünschte Richtung. - Seite 6 STOPPTASTE STOPP 1m Notfall drücken Sie ein Mal die Stopptaste. Die Stopp-Taste leuchtet. Der Lift stoppt dann sofort. Der Stopptaste kann durch Drücken der Stopptaste wieder freigegeben werden. DREHFUNKTION CLICK! Der Lift stoppt automatisch am Schienenende. Sie können den Sitz nun von Hand drehen, damit Sie bequemer aufstehen und wieder Platz nehmen können.
-
Seite 7: Sicherheitsgurtlösen
SICHERHEITSGURTLÖSEN Lösen Sie den Sicherheitsgurt. AUFSTEHEN Stehen Sie vom Sitz auf. BENUTZERHANDBUCH... - Seite 8 HOCHKLAPPEN CLICK! Klappen Sie die Armlehnen, die Fußstütze und die Sitzfläche nach oben{A}. Drücken Sie den Hebel links Oder rechts unter der Sitzfläche nach unten{B}. Drehen Sie den Sitz, bis Sie ein Klick eräusch hören. Der Sitz befindet sich •etzt in der verrie elten Position.
- Seite 9 LADEN 15 sec. Am oberen und unteren Schienenende befindet sich eine Ladestation, auf der die Akkus des Lifts aufgeladen werden (zusätzliche Ladestationen sind möglich). Falls sich der Lift nicht Oder nicht exakt auf der Ladestation befindet, ertönen Sekunden lang akustische Signale und auf dem Display erscheint eine "2". Sind die Akkus leer, funktioniert der Lift nicht.
-
Seite 10: Options
OPTIONS AUTOMATISCHE DREHFUNKTION seite AUTOMATISCHE FUßSTÜTZE seite KLAPPSCHIENE seite KLAPPSCHIENE (manuell) seite A TOMATISCHE DREHFUNKTION CLICK! Mit der option AUTOMATISCHER DREHSITZ dreht sich der Sitz am Schienenende automatisch in Laufrichtung. Dazu halten Sie den Joystick nach oben gedrückt. BENUTZERHANDBUCH... -
Seite 11: Automatische Fußstütze
AUTOMATISCHE FUßSTÜTZE Bedienen Sie den Schalter unter der Armlehne[l] Oder Klappen Sie die SitzfIächeP], um die AUTOMATISCHEFUßSTÜTZEhochzuklappen. VVährend die Fußstütze automatisch hoch ekla t Wird ertönt ein akustisches nal. KLAPPSCHIENE (automatisch) Mit der Option KI-APPSCHIENE kommt die Fahreinheit oberhalb der Klapp schiene zum Stillstand. - Seite 12 KLAPPSCHIENE [PARKENI hT'dicare Lassen Sie den Lift nach dessen Benutzung nicht auf der Klappschiene stehen Mit der Fernbedienung senden Sie den Lift zur Ladestation, damit die Akkus aufgeladen werden können. Die erste Stoppstelle befindet sich bei der Klapp schiene ist ein Ladestation. KLAPPSCHIENE (manuell Bevor Sie den klappbaren Schienenteil anheben{B}, den Treppenlift am Auflagepunkt...
-
Seite 13: Wichtige Informationen
82 First Avenue Pensnett Estate Kingswinford, West Midlands United Kingdom erklärt hiermit, dass der Handicare 1000 den Bestimmungen der Maschinenrichtlinie 2006/42/EC , der Niederspannungsrichtlinie 2014/35/EU und der EMV-Richtlinie 2014/30/EU entspricht. Bei den Treppenliften handelt es sich um 33V DC-betriebene Treppenlifte,... -
Seite 14: Sicherheitsanweisungen
Person (max. 137 kg) auf dem Sitz sitzend zu befördern (schwere Ausführung XL: max.160 kg und eine schwere Ausführung XXL: max.200 kg). Ehe Sie Ihren Handicare 1000 Treppenlift in Betrieb nehmen, lesen Sie bitte diese Anleitung sorgfältig durch, um sich mit der Bedienung Ihres Treppenlifts vertraut zu machen. -
Seite 15: Wartung
Geländern, Sockeln usw., welche die Anlage tragen Oder umgeben sollen, wurden durch den Kunden geprüft und zugesichert, der damit auch die diesbezügliche volle Verantwortung übernimmt. Weder Handicare noch seine autorisierten Vertragshändler sind für die Eignung der Gebäudeteile zur Verantwortung zu ziehen, welche die Anlage umgeben und tragen. -
Seite 16: Garantie Und Haftung
Oder Monteuren/ Servicetechnikern durchgeführt werden Die an der Wand montierten Fernbedienungen arbeiten auf Basis von Infrarot-Frequenzen. Handicare übernimmt keine Haftung für Systemausfälle im unwahrscheinlichen Fall von Störungen durch Signale von außerhalb dieses Treppenlifts. Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, entsprechend Teil 15 der FCC-RegeIn. -
Seite 17: Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Stromspannung Geschwindigkeit 0, 15 m/s (max.) Frequenz 50/60 Umgebungstemperatur o - 40 oc 20 - 80 % Stromstärke Relative Luftfeuchtigkeit Leistung Watt Kapazität 15 Fahrten je 24 Stunden Sicherungen 30 A 10 Fahrten ununterbrochen (max.) 1 15 kg Geräuschentwicklung Betriebslast 56 dB... -
Seite 18: Fehlersuche
FEHLERSUCHE DIAGNOSEANZEIGE seite SITZ-VERRIEGELUNG seite STOPPTASTE eite ARMLEHNE eite 75 SCHLÜSSEL eite BATTERIEN seite STROMVERSORGUNG seite HINDERNIS seite SCHALTER seite DIAGNOSEANZEIGE Der Treppenlift ist mit einer Diagnoseanzeige ausgestattet, auf der ein Code zur Fehler-diagnose angezeigt wird. In ANHANG D finden Sie eine Erklärung der verschiedenen Diagnosecodes. -
Seite 19: Sitz-Verriegelung
SITZ-VERRIEGELUNG CLICK! LÖSUNG SACHE Problem: Der Lift bewegt sich in keiner Richtung und auf dem Display erscheint eine Ursache: Der Sitz ist nicht verriegelt und in gedrehter Position. Lösung: Drehen Sie den Sitz mithilfe des Hebels links Oder rechts unter der Sitzfläche. -
Seite 20: Armlehne Eite
ARMLEHNE LÖSUNG URSA Problem: Der Lift bewegt sich in keiner Richtung und auf dem Display erscheint eine Ursache: Eine Armlehne ist nicht nach unten geklappt. Lösung: Klappen Sie beide Armlehnen vollständig nach unten. SCHLÜSSEL LÖSUNG SACHE Problem: Der Lift bewegt sich in keiner Richtung und auf dem Display erscheint eine Ursache: Der Schlüsselschalter... -
Seite 21: Batterien Fb
BATTERIEN RED li e h Mdcore LÖSUNG URSACHE Problem: Der Lift bewegt sich in keiner Richtung, und die LED-Anzeige auf der Fernbedienung blinkt rot bei Bedienung. Ursache: Die Batterien der Fernbedienung sind leer. Lösun : Tauschen Sie die Batterien Fernbedienun aus. -
Seite 22: Hindernis
INDERNIS LÖSUNG SACHE Problem: Der Lift bewegt sich nur in einer Richtung und auf dem Display erscheint eine "4/6". Ursache: Es befindet sich ein Hindernis zwischen dem Lift und der Treppe. Lösung: Bewegen Sie den Lift in anderer Richtung{A}, und entfernen Sie das Hindernis{B} SCHALTER LÖSUNG SACHE... -
Seite 23: Anhang
ANHANG ERINNERUNGEN seite NOTBEDIENUNG seite DIAGNOSECODES eite ERINNERUNGEN [A]Nehmen Sie den Schlüssel aus dem Kontakt, wenn Sie den Lift verlassen [B]Ziehen Sie niemals den Stecker des Lifts aus der Wandsteckdose. [C]Es Wird empfohlen, dass die Schlüssel in der Nähe des Treppenlifts durch Aufhängen an der Fernbedienungshalterung aufbewahrt werden BENUTZERHANDBUCH... -
Seite 24: Notbedienung
NOTBEDIENUNG > SCHIENE [B. 1]Wenn der Treppenlift unerwartet stoppt und sich nicht weiter bewegt, kann er mithilfe der Handkurbel auf einen Ladepunkt bewegt werden. [B.2]Schalten Sie den Lift aus. [B.3 Entfernen Sie die Abdeckkappe mit einem Schraubenzieher von der Einheit. [B.4 Drehen Sie die Handkurbel, wie auf dem Griff angegeben, und bewegen Sie den Lift damit in die gewünschte Richtung. - Seite 25 NOTBEDIENUNG > SITZ IN NOT CLICK! [C.I]Falls die automatische Drehfunktion nicht funktioniert, kann der Sitz manuell gedreht werden. Dies ist ausschließlich für Notfälle vorgesehen. [C.2]Betätigen Sie den Knopf, der sich seitlich an der Sitzfläche befindet, mithilfe einer Münze. [C.3]Dre hen Sie den Sitz manuell. [C.4]Der Sitz muss in seine Startposition zurückbewegt werden.
-
Seite 26: C.diagnosecodes
DIAGNOSECODES Wenn die erwähnte Aktion nicht hilft, rufen Sie Handicare. Anzeige Aktion Anzeige Aktion Schreiben Sie den Diagnosecode ab, wenn Sie Handicare um Hilfe rufen. Keine Anzeige Lädt, aber der Lift bewegt sich nicht. STORUNG STORUNG Anzeige Anzeige Anzeige Aktion... - Seite 27 Anzeige Aktion Anzeige Aktion Anzeige Aktion Niedrige Batteriespannung Joystick aktiviert Joystick aktiviert STÖRUNG STÖRUNG STORUNG Anzeige Aktion Anzeige Aktion Anzeige Aktion IR-Adresse-FehIer Netzstrom-ReIais Netzstrom-ReIais nicht sich nicht geöffnet geschlossen STÖRUNG STÖRUNG STÖRUNG Anzeige Aktion Anzeige Aktion Anzeige Aktion Fehler in Brems-HaIbleiter Bremse nicht Netzstrom-ReIais...
- Seite 28 Anzeige Aktion Anzeige Aktion Anzeige Aktion Stromversorgung beim Stromversorgung beim Fehler in der Stromversorgung während sich die Batterie Laden ausgefallen Laden ausgefallen Gleitmodus befand STORUNG STORUNG STORUNG Anzeige Aktion Anzeige Aktion Anzeige Aktion Hauptplatine (Hardware) Uberstrom Schlafmodus defekt STORUNG STORUNG STORUNG Anzeige Aktion...
