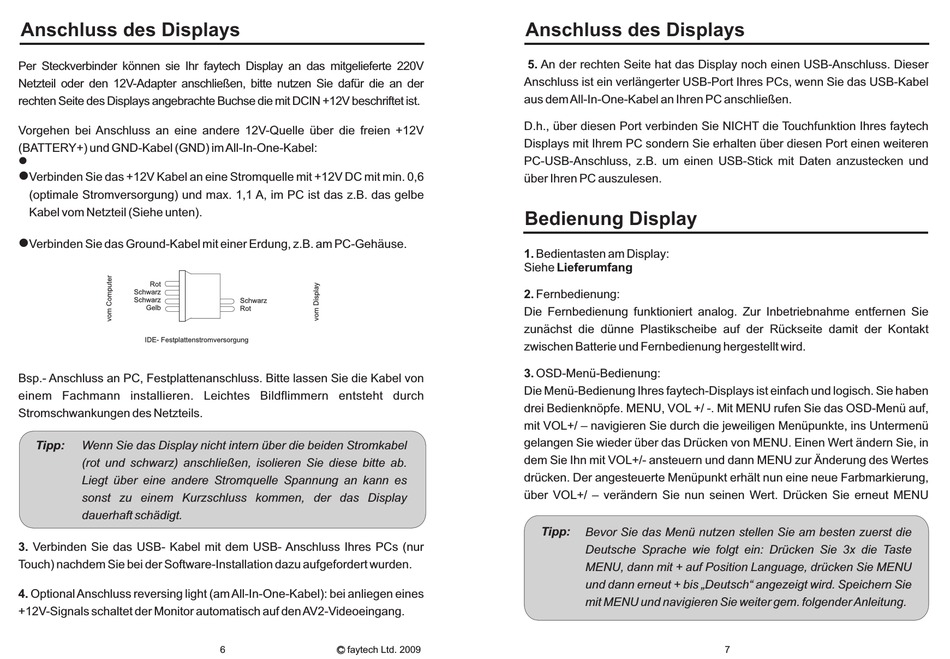

Anschluss des Displays
Per Steckverbinder können sie Ihr faytech Display an das mitgelieferte 220V
Netzteil oder den 12V-Adapter anschließen, bitte nutzen Sie dafür die an der
rechten Seite des Displays angebrachte Buchse die mit DCIN +12V beschriftet ist.
Vorgehen bei Anschluss an eine andere 12V-Quelle über die freien +12V
(BATTERY+) und GND-Kabel (GND) im All-In-One-Kabel:
l
Verbinden Sie das +12V Kabel an eine Stromquelle mit +12V DC mit min. 0,6
l
(optimale Stromversorgung) und max. 1,1 A, im PC ist das z.B. das gelbe
Kabel vom Netzteil
(Siehe unten).
Verbinden Sie das Ground-Kabel mit einer Erdung, z.B. am PC-Gehäuse.
l
Bsp.- Anschluss an PC, Festplattenanschluss. Bitte lassen Sie die Kabel von
einem Fachmann installieren. Leichtes Bildflimmern entsteht durch
Stromschwankungen des Netzteils.
Wenn Sie das Display nicht intern über die beiden Stromkabel
Tipp:
(rot und schwarz) anschließen, isolieren Sie diese bitte ab.
Liegt über eine andere Stromquelle Spannung an kann es
sonst zu einem Kurzschluss kommen, der das Display
dauerhaft schädigt.
Verbinden Sie das USB- Kabel mit dem USB- Anschluss Ihres PCs (nur
3.
Touch) nachdem Sie bei der Software-Installation dazu aufgefordert wurden.
Optional Anschluss reversing light (am All-In-One-Kabel): bei anliegen eines
4.
+12V-Signals schaltet der Monitor automatisch auf den AV2-Videoeingang.
6
faytech Ltd. 2009
C
Anschluss des Displays
An der rechten Seite hat das Display noch einen USB-Anschluss. Dieser
5.
Anschluss ist ein verlängerter USB-Port Ihres PCs, wenn Sie das USB-Kabel
aus dem All-In-One-Kabel an Ihren PC anschließen.
D.h., über diesen Port verbinden Sie NICHT die Touchfunktion Ihres faytech
Displays mit Ihrem PC sondern Sie erhalten über diesen Port einen weiteren
PC-USB-Anschluss, z.B. um einen USB-Stick mit Daten anzustecken und
über Ihren PC auszulesen.
Bedienung Display
Bedientasten am Display:
1.
Siehe
Lieferumfang
Fernbedienung:
2.
Die Fernbedienung funktioniert analog. Zur Inbetriebnahme entfernen Sie
zunächst die dünne Plastikscheibe auf der Rückseite damit der Kontakt
zwischen Batterie und Fernbedienung hergestellt wird.
OSD-Menü-Bedienung:
3.
Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben
drei Bedienknöpfe. MENU, VOL +/ -. Mit MENU rufen Sie das OSD-Menü auf,
mit VOL+/ – navigieren Sie durch die jeweiligen Menüpunkte, ins Untermenü
gelangen Sie wieder über das Drücken von MENU. Einen Wert ändern Sie, in
dem Sie Ihn mit VOL+/- ansteuern und dann MENU zur Änderung des Wertes
drücken. Der angesteuerte Menüpunkt erhält nun eine neue Farbmarkierung,
über VOL+/ – verändern Sie nun seinen Wert. Drücken Sie erneut MENU
Bevor Sie das Menü nutzen stellen Sie am besten zuerst die
Tipp:
Deutsche Sprache wie folgt ein: Drücken Sie 3x die Taste
MENU, dann mit + auf Position Language, drücken Sie MENU
und dann erneut + bis „Deutsch" angezeigt wird. Speichern Sie
mit MENU und navigieren Sie weiter gem. folgender Anleitung.
7
