Seite 2: Inhaltsverzeichnis
Nutzung Rückfahrkamera/Videokamera................11 USB port..........................11 Bedienung Display........................12 Fernbedienung:........................12 OSD-Menü-Bedienung:....................... 12 Installation Touch-Display unter Windows................17 Einstellen der faytech Touch - Software................... 19 Fehler vermeiden / Fehler beheben...................26 Beim Anschluss:........................26 Bei der Inbetriebnahme:...................... 26 Technische Daten.........................28 Timing-Paramter und Unterstützte VGA-Auflösungen............28 7 Inch Touch Monitor...................... - Seite 3 USB port..........................40 Display Operation......................... 40 The remote control....................... 40 OSD-Menu-Operation in VGA mode................. 40 Installation of the Touch-Driver under Windows..............45 Setting up the faytech Touch software..................48 Troubleshooting..........................55 Physical Setup........................55 Startup............................ 55 Technical Data..........................57 Timing-Paramter and supported VGA-resolution............57 7 Inch Touch Monitor......................
- Seite 5 DEUTSCH...
-
Seite 6: Garantie
GARANTIE Im Garantiefall nach diesen Bestimmungen Das Gerät wurde nach den modernsten wenden sie sich bitte an faytech. Produktionsverfahren hergestellt und geprüft. Kontaktdaten gibt es am Ende der Ausgesuchte Komponenten und eine Bedienungsanleitung oder aktuell unter sorgfältige Produktion sorgen für eine www.faytech.de. -
Seite 7: Aktualitäts-Hinweis
AKTUALITÄTS-HINWEIS: Aus diesem Grund kann es in unseren faytech produziert seine Displays in China Produkten bereits Verbesserungen geben, mit deutschem Entwicklungs- Know-how die noch nicht in den jeweiligen und deutschem Qualitätsmanagement vor Bedienungsanleitungen enthalten sind. Ort. Ihr Feedback fließt direkt in die Abweichungen Ihres Produktes zu dieser Weiterentwicklung unserer Produkte mit ein. -
Seite 8: Lieferumfang
LIEFERUMFANG 1.USB-Port 2. Kopfhöhrerausgang 3. Lautsprecher 4. (+)/rechts: spiegelt das Bild (4 Modi), erhöht Lautstärke und markierte Werte im Menü, navigiert durch das OSD-Menü (nach unten) 5. (-)/links: öffnet Lautstärke-Menü, verringert die Lautstärke und markierte Werte im Menü, navigiert durch das OSD-Menü (nach oben) 6. AUTO: Stellt das Display automatisch optimal auf die aktuelle Signalquelle ein. - Seite 9 V1.1 V1.1 23. USB-Anschluss für Touch- und USB-HUB-Funktion 24. POWER-Anschluss inkl. Auto-Kamera-Funktion (z.B. Rückfahrkamera) 25. HDMI-Eingang 26. VGA- und Audio-Anschluss 27. Video- und Audio-Anschluss 28. USB-Stecker für Touch- und USB-HUB-Funktion 29. Funktion Auto-Kamera-Funktion, siehe Kapitel Nutzung Rückfahrkamera/Videokamera 30. 12-36V DC-IN: 5.5mm (GND) /2.5mm (+) 31.
-
Seite 10: Anschluss Des Displays
ANSCHLUSS DES DISPLAYS Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion optional mit dem USB-Port Ihres PCs verbinden. ANSCHLUSS SIGNALQUELLE Sie haben folgende Möglichkeiten: ... -
Seite 11: Anschluss An Stromquelle
ANSCHLUSS AN STROMQUELLE Per Steckverbinder können Sie Ihr faytech Display an das mitgelieferte 220V Netzteil oder den mitgelieferten 12V-Adaptor anschließen, bitte nutzen Sie dafür das Stromadapterkabel. Vorgehen bei Anschluss an eine andere 12V-36V Quelle: Gerne können Sie das Display auch über eine andere 12V-36V Quelle betreiben. Bitte achten Sie darauf, dass die Polung richtig ist (+ Innen) und das Netzteil ausreichend dimensioniert ist (1,5A bei 12V). -
Seite 12: Bedienung Display
OSD-MENÜ-BEDIENUNG: Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben drei Bedienknöpfe. MENU, +/ -. Mit MENU rufen Sie das OSD-Menü auf, mit +/ – navigieren Sie durch die jeweiligen Menüpunkte, ins Untermenü gelangen Sie wieder über das Drücken von MENU. - Seite 13 Stellt das Display automatisch optimal auf die aktuelle Auflösung Ihrer Grafikkarte ein. Sind Sie mit der Auto-Einstellung nicht zufrieden optimieren Sie bitte manuell. Auto Farbeinstellung: Optimiert automatisch die Farbtemperatur Ihres faytech Displays. Gerne ändern Sie auf Wunsch die Farbwerte des Displays manuell. Helligkeit: Erhöht oder senkt den Helligkeitswert Ihres Displays.
- Seite 14 Farbtemperatur: Hier können Sie aus drei vorgegeben Farbtemperaturräumen wählen oder selber einen Farbtemperaturraum für die Grundfarben Rot, Grün, Blau festlegen Sättigung: (Nur im AV-Mode) Erhöht Farbsättigung (stärkere Farben) oder verringert Farbsättigung. Farbton: (Nur imAV-Mode) Hier können Sie den Farbton (wärmere Farben oder Kältere Farben) ändern.
- Seite 15 Horiz. Grösse: Verkleinern o. vergrößern Sie das Displaybild Ihres faytech Monitors mit -/ +. Exit: Sie können hier ins Haupt- oder Submenü zurückkehren. Menü Einstellungen Sprache Ändern Sie hier die Sprache des OSD-Menüs. OSD Horiz. Position: Verschieben Sie die Position des OSD-Menüs nach links (-) o.
- Seite 16 Soundeinstellungen Lautstärke: Verändern Sie die Lautstärke der eingebauten Lautsprecher. Mit - verringern Sie die Lautstärke, mit + erhöhen Sie diese. Stumm: Schalten Sie die Lautstärke an/aus. Exit: Sie können hier ins Haupt- oder Submenü zurückkehren. Einstellungen Werkseinstellungen: ktivieren Sie diese Einstellung wird das Display zurück auf die Werkseinstellungen esetzt, alle Änderungen, die Sie gemacht haben, werden gelöscht.
-
Seite 17: Installation Touch-Display Unter Windows
Exit: Sie können hier ins Haupt- oder Submenü zurückkehren. Exit Schalten Sie hier das OSD Menü aus. INSTALLATION TOUCH-DISPLAY UNTER WINDOWS 1. Legen Sie die mitgelieferte CD in Ihr CD-Laufwerk ein. 2. Wechseln Sie über den Explorer auf der CD in das passende Unterverzeichnis (Touch-Driver, dann das richtige Betriebssystem) und öffnen Sie dort die Installations-Datei setup.exe. - Seite 18 4.„Setup Type“: Aktivieren Sie das Kästchen nur, wenn Sie auch die PS/2-Treiber mit installieren wollen. Ihr Display ist in der Regel ein USB-Touch-Display, entsprechend sollten Sie diese Option NICHT wählen. Der PS/2-Treiber funktioniert reibungslos mit PS/2-Mäusen zusammen, mit anderen Geräten am PS/2-Port können Kompatibilitätsprobleme auftreten. 5.„Setup Type“: Wir empfehlen die Einstellung „None“.
-
Seite 19: Einstellen Der Faytech Touch - Software
Sie den PC neu starten. Weitere Hilfe gibt es sonst in der Rubrik Fehler vermeiden/Fehler beheben. EINSTELLEN DER FAYTECH TOUCH - SOFTWARE Sie starten das Verwaltungsprogramm über Start, Programme, TouchKit und dann Configure Utility. Die Touch-Software besitzt sieben Registerflächen die im Folgenden kurz erklärt werden. - Seite 20 Linearisierung ist die Abweichung Panels Druckpunkt geringer als bei einer 9-Punkte Linearisierung. In der Regel sind faytech Displays von Fabrik aus richtig eingestellt und sollten nicht linearisiert werden müssen. Über die Doppelklick-Geschwindigkeit stellen Sie ein, wie schnell Sie hintereinander auf das gleiche Objekt klicken müssen, um einen Doppelklick auszulösen.
- Seite 21 Berührung nicht, beim loslassen des Touch-Panels wird an dieser Stelle ein Klick erzeugt. Rechts von den Maus-Modi gibt es die Schaltfläche Option. Folgende Einstellmöglichkeiten gibt es für Ihr faytech Display in diesem Untermenü: (die) Funktion Aktiviert die constant Touch-Funktion: reduziert Systemlast durch das Zusammenfassen mehrerer Touch-Panel Berührungen (Druckabweichungen) zu einem Mausklick.
- Seite 22 Bei der nächsten Funktion stellen Sie mit kuerzer<< bzw. >>laenger das Intervall in ms (Millisekunden) ein, nachdem die Funktion „rechte Maustaste gedrückt“ ausgeführt wird, wenn Sie mit dem Finger oder einem Stift auf die Touchfläche drücken. 3.(die) Werkzeuge In dieser Registerkarte können Sie Ihr faytech Touch-Panel erneut Funktionen 4-Punkte-Kalibrierung, Loeschen und Kalibrieren, Linearisierung und Zeichen-Test einstellen.
- Seite 23 4-Punkte-Kalibrierung und Optimierung im Register „Koeffizient im Randbereich“ kein zufriedenstellendes Ergebnis hinsichtlich der Genauigkeit Ihres faytech Touch-Displays erzielen. Mit der 25-Punkte- Linearisierung stellen Sie Ihren Touch-Monitor mit der größtmöglichen Genauigkeit ein. Unter Einstellung, Linearisierung Art können Sie im Programm festlegen, ob Sie eine 25-Punkte-Linearisierung oder eine 9- Punkte-Linearisierung an dieser Stelle durchführen möchten.
- Seite 24 Monitor angeschlossen wird. Über die Funktions-Modus Einstellungen können Sie die Größe der Touch- Fläche auf Ihrem faytech Touch-Monitor einstellen bzw. begrenzen. Wählen Sie z.B. die Funktion „rechter Bildschirm“ aus funktioniert nach einer neuen Kalibrierung nur noch die rechte Seite als Touchfläche.
- Seite 25 Die beiden letzten Registerkarten stellen lediglich informative Inhalte zur Verfügung, Einstellmöglichkeiten gibt es in diesen Registern keine. Registerkarte (die) Hardware informiert über die Bauart des faytech Touchdisplays und die verwendete Firmware. Die Registerkarte Infos über zeigt die Treiberversion und Informationen zum Programmierer der Software an.
-
Seite 26: Fehler Vermeiden / Fehler Beheben
Mit einem Klick auf den linken oder rechten Mauszeiger der Animation verändern Sie entsprechend das Klick-Verhalten des Touch-Panels bei Berührung. Blenden Sie diese Funktion ein, wenn Sie einfach zwischen rechtem und linken Mauszeiger hin- und herwechseln möchten. FEHLER VERMEIDEN / FEHLER BEHEBEN Durch die vielen Anschluss- und Einsatzmöglichkeiten des Displays besteht die Gefahr, dass es bei der Inbetriebnahme zu Problemen kommt. - Seite 27 Bei der Ansteuerung der Displays gibt es die häufigsten Probleme. Das Display unterstützt die unter den Technischen Daten angegebenen Bildformate. Gerade beim gleichzeitigen Betrieb von zwei Displays an einem PC oder dem Anschluss von einem zusätzlichen Display an ein Notebook entstehen häufig Komplikationen, die in der Hard- und Software des PCs begründet sind.
-
Seite 28: Technische Daten
TECHNISCHE DATEN Änderungen im Sinne des technischen Fortschritts vorbehalten TIMING-PARAMTER UND UNTERSTÜTZTE VGA-AUFLÖSUNGEN Timing-Parameter: 7" : Dot Clock：33.3MHZ Analog Scanning Frequency (H, V) 31~74KHZ, 60~85HZ Digital Scanning Frequency (H, V) 31~45kHZ, 59~61HZ 8": Dot Clock：40MHZ Analog Scanning Frequency (H, V) 31~74KHZ, 60~85HZ Digital Scanning Frequency (H, V) 31~45kHZ, 59~61HZ 10": Dot Clock：56MHZ... -
Seite 29: Inch Touch Monitor
7 INCH TOUCH MONITOR Displagehäuse (cm): 17,90 x 12,30 x 2,80 Bildschirmdiagonale (Zoll/cm): 7/17,78 Display (cm): 15,40 x 8,59 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 1,80 Netto-Display-Gewicht (kg): 0,40 Seitenverhältnis: 16:9 Physikalische Auflösung: 800 x 480 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben: 16.7M... -
Seite 30: Inch Touch Monitor
8 INCH TOUCH MONITOR Displagehäuse (cm): 19,80 x 16,80 x 3,20 Bildschirmdiagonale (Zoll/cm): 8/20,32 Display (cm): 16,20 x 12,15 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 2,05 Netto-Display-Gewicht (kg): 0,60 Seitenverhältnis: Physikalische Auflösung: 800 x 600 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben: 16.7M... -

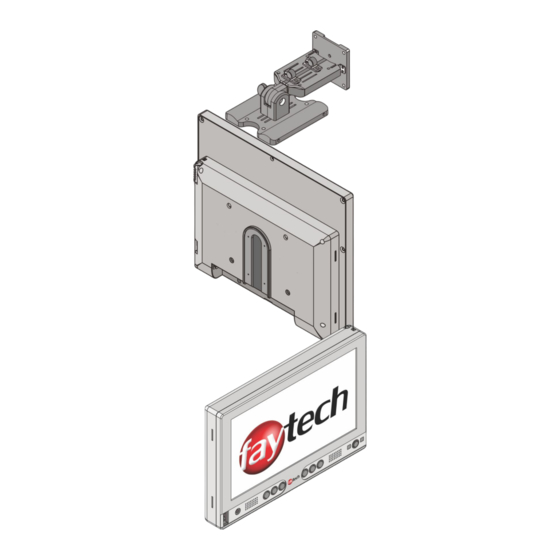

Seite 31: 10 Inch Touch Monitor
10 INCH TOUCH MONITOR Displagehäuse (cm): 23,50 x 20,20 x 3,10 Bildschirmdiagonale (Zoll/cm): 9.7/24.64 Display (cm): 20,28 x 15,20 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 2,20 Netto-Display-Gewicht (kg): 0,75 Seitenverhältnis: Physikalische Auflösung: 1024 x 768 Maximal darstellbare Auflösung:... -
Seite 32: Anschlussbelegungen
ANSCHLUSSBELEGUNGEN Vorbemerkung: Bitte achten Sie auf die richtige PIN-Belegung. PIN1, PIN2,…, gem. folgendem Schaubild: USB : POWER: 1: JP5 3:DM0 1: +12V 3: GND 5: CAR CONTROL 2: GND 4:DP0 2: +12V 4: GND 6: GND VIDEO: 1: AUDIO_IN_L 3:AV1 5: SVIDEO_C 7: SVIDEO_Y 9: AV2 2: AUDIO_IN_R 4:GND 6: GND 8: GND... - Seite 33 ENGLISH...
-
Seite 34: Warranty
If it is found that faytech's Product has been returned without cause and is still serviceable, Customer will be notified and the Product returned at Customer's expense. - Seite 35 If your device does have a defect within the warranty period, please contact faytech directly. The warranty period is 24 months from the date of purchase under the following conditions: ...
-
Seite 36: General Warning
ONGOING CHANGES: faytech produces its displays in China with German know-how and quality management. Your feedback is the most valuable information for the improvement of our products. Continuous production and product improvement is our primary goal. For this reason, there may be improvements in our products which are not yet included in this user's guide. -
Seite 37: Components
COMPONENTS: 1.USB-Port 2. Ear-out 3. Loudspeaker 4. (+)/right: mirrors the picture (4 modi), increases volume and marked values in menu, navigates through OSD-menu (down) 5. (-)/left: opens volume-menu, decreases volume and marked values in menu, navigates through OSD-menu (up) 6. AUTO: The display is automatically adjusted to the current signal source 7. - Seite 38 V1.1 V1.1 23. USB-In for Touch- and USB-HUB-Function 24. POWER-connector, Auto-camera-Function included (e.g.. backviewcamera) 25. HDMI-In 26. VGA- and Audio-In 27. Video- and Audio-In 28. USB-connector for Touch- and USB-HUB-Function 29. PIN for Auto-camera-Function, see chapter use of backviewcamera Video camera 30.
-
Seite 39: To Connect The Signal Source
TO CONNECT THE SIGNAL SOURCE, you have the following options: On a PC: Connect the VGA cable from the faytech monitor to the VGA output of your PC graphics card. Please select SOURCE VGA, so you have an image on the display. -
Seite 40: Using The Touch Function
The touch-screen series also supports the use of touch through the serial port. Please order the faytech special cable or connect the serial port according the connection definition in the connections chapter. USING BACKVIEW CAMERA / VIDEO CAMERA. - Seite 41 The display is automatically adjusted to the current resolution of your graphics card. If you are not satisfied with the auto setting, you can optimize it manually. Auto color: This function will optimize the color of the faytech displays. You can always change the color of the display manually. Brightness:...
- Seite 42 This allows you to increase or decrease the brightness of the faytech display. Contrast: This allows you to increase or decrease the contrast of your display. Color temperature: You can choose predefined color settings (cool, warm, medium, SRGB) or make your own color setting (User).
- Seite 43 Change visual distortion when viewing the screen from different angles. Use +/ - to find the best display effect. Horizontal size: To reduce (-) or enlarge (+) the horizontal size of the image on the faytech display. Exit: Return to the main menu or submenu.
- Seite 44 Exit: Return to the main menu or submenu. Sound settings Exit Volume: To adjust the volume of the built-in speakers. Use - to reduce the volume and use + to increase it. Mute: Turn the speakers on /off. ...
-
Seite 45: Installation Of The Touch-Driver Under Windows
Exit To quit the OSD-Menu. INSTALLATION OF THE TOUCH-DRIVER UNDER WINDOWS 1. Put the CD into your CD- ROM. 2. Use the Explorer on the CD and select the appropriate subdirectory (Touch Driver, then the right operation system) to open the installation file setup.exe directly. Now you will see the following window: Select the Windows driver 2000/XP/Vista/Windows7 in the upper right. - Seite 46 “Next system boot up” a calibration will be performed on the next system reboot. You can carry out a calibration at any time after the TouchKit program is installed. (See “Setting up the faytech Touch software”.) After making your selection on this screen, click “Next”. 6."TouchKit - InstallShield Wizard": Connect the USB cable now and press "OK".
- Seite 47 7. "Setup Type": If you plan to use multiple monitors, please choose this box. (See “Setting up the faytech Touch software”.) 8."Choose Destination Location": Accept the default destination or choose your own then press "Next". 9. "Select Program Folder": Give the program a name or use the default setting and press "Next".
-
Seite 48: Setting Up The Faytech Touch Software
Under linearization, you can choose the number of linearization points under the Tools - linearization setting. On a 25-point linearization the deviation of a touched point will be less than on a 9-point linearization. In general, the faytech displays have been set correctly and should not be linearized. - Seite 49 For a better understanding of this setting, try it with the Draw Test application under the Tools tab. On the far right of the mouse icon, there is an Option button. The following options are available for the faytech display in this submenu:...
- Seite 50 Enable Constant Touch: is the function to check to enable the driver to determine if the most recent touched position is the same as the previously touched point. If the difference is smaller than the defined area, the driver does not generate any mouse movement which helps reduce system load.
- Seite 51 You can adjust the faytech touch panel calibration with the functions called 4 Points Calibration, Clear and Calibrate, Linearization and Draw Test. Start by performing the 4 points calibration. By using the application drawing test, you can test the touch panel to determine if further setting changes are desirable.
- Seite 52 Display tab when you run the Touchkit Configure utility. If you did not select this option, you will not see a Display tab. You can have up to four faytech touch-screens connected simultaneously. You can also use a (non-touch) display and a touch screen. In the example below, the touch-screen is display "1", while the second display "2"...
- Seite 53 The Operation mode settings allow you to set the size of the touch area on your faytech touch-screen. E.g. if you select the "right screen“, after a new calibration only the right side of the monitor will work as a touch area.
- Seite 54 6. Hardware and About tabs: The last two tabs are for information only - there are no options to select on these tabs. The Hardware tab gives information about the design of the faytech touch display and the firmware used.
-
Seite 55: Troubleshooting
TROUBLESHOOTING If you are having trouble getting your touch monitor to work correctly, please look through this list of common problems: PHYSICAL SETUP: Cable connections. Care should be taken when connecting the cables. Make sure the cables are connected to the right connectors at each end and make sure the cables are attached firmly to their respective connectors. - Seite 56 Stripes / errors in the image Pixel error: Each faytech display has been thoroughly tested and sold with no pixel defects. If there is a pixel error at your display, please contact us for Support. Text is hard to read, picture looks fuzzy: The display image is in the original resolution (see specifications) clear.
-
Seite 57: Technical Data
TECHNICAL DATA Changes in the sense of technical progress reserved. TIMING-PARAMTER AND SUPPORTED VGA-RESOLUTION Timing-Parameter: 7" : Dot Clock：33.3MHZ Analog Scanning Frequency (H, V) 31~74KHZ, 60~85HZ Digital Scanning Frequency (H, V) 31~45kHZ, 59~61HZ 8": Dot Clock：40MHZ Analog Scanning Frequency (H, V) 31~74KHZ, 60~85HZ Digital Scanning Frequency (H, V) 31~45kHZ, 59~61HZ 10": Dot Clock：56MHZ... -
Seite 58: Inch Touch Monitor
7 INCH TOUCH MONITOR Display case (cm): 17.90 x 12.30 x 2.80 Screen diagonal (Inch/cm): 7/17.78 Display active screen size (cm): 15.40 x 8.59 Mounting (cm): mounting rail, additional VESA-75 on the back Gross weight (inclusive cartonage, kg): 1.80 Net weight (kg): 0.40 Aspect ratio: 16:9... -
Seite 59: Inch Touch Monitor
8 INCH TOUCH MONITOR Display case (cm): 19.80 x 16.80 x 3.20 Screen diagonal (Inch/cm): 8/20.32 Display active screen size (cm): 16.20 x 12.15 Mounting (cm): mounting rail, additional VESA-75 on the back Gross weight (inclusive cartonage, kg): 2.05 Net weight (kg): 0.60 Aspect ratio: Physical resolution:... -
Seite 60: 10 Inch Touch Monitor
10 INCH TOUCH MONITOR Display case (cm): 23.50 x 20.20 x 3.10 Screen diagonal (Inch/cm): 9.7/24.64 Display active screen size (cm): 20.28 x 15.20 Mounting (cm): mounting rail, additional VESA-75 on the back Gross weight (inclusive cartonage, kg): 2.20 Net weight (kg): 0.75... -
Seite 61: Pin Assignment
PIN ASSIGNMENT Preface: Please observe the correct pin assignment. PIN1, PIN2, ..., according following graph: USB : POWER: 1: JP5 3:DM0 1: +12V 3: GND 5: CAR CONTROL 2: GND 4:DP0 2: +12V 4: GND 6: GND VIDEO: 1: AUDIO_IN_L 3:AV1 5: SVIDEO_C 7: SVIDEO_Y 9: AV2 2: AUDIO_IN_R 4:GND 6: GND 8: GND... -
Seite 62: Kontakt / Contact
Wenden Sie sich bei einem mutmaßlichen Defekt bitte immer zunächst an uns. Unsere ausgebildeten Fachkräfte helfen Ihnen gerne weiter. Liegt tatsächlich ein Defekt vor erhalten Sie über support@faytech.de eine RMA-Nr. (Return Merchandise Authorization). Senden Sie das defekte Teil mit deutlicher Anbringung der RMA-Nr. an obige Adresse ein. Zubehörteile wie Kabel, Adapter oder Netzteile tauschen wir in der Regel unkompliziert vorab aus. - Seite 63 Anything received with postage due will be returned to you without any testing or resolution. Within the first 30 days after you buy a new faytech product, we will refund your shipping costs for returned products. For the rest of the warranty period, we will pay the...
