jablotron JA-113A RB Kurzanleitung

JA-113A RB - Externer BUS-Außensignalgeber
Das Produkt ist eine BUS-Komponente des JABLOTRON-Systems.
Es dient zur akustischen und optischen Alarmanzeige im Außenbereich.
Das Produkt kann auch für andere akustische Anzeigen (PG-Ausgänge,
Scharf-/ Unscharfschalten u.a.) eingesetzt werden. Die Sirene sollte mit
einer Puffer-Batterie verwendet werden, für den Fall, dass das Bus-Kabel
zur Zentrale durchtrennt wird. Das Produkt belegt eine Position im System
und ist für die Installation durch einen geschulten Techniker mit einem
gültigen Zertifikat von Jablotron vorgesehen. Dieses Produkt ist mit den
Bediengeräten JA-100K, JA-101K, JA-102K, JA-103K, JA-106K und
JA-107K kompatibel.
Die Sirene JA-113A RB wird aus der Basis JA-113A-BASE-RB und
einem Deckel JA-1xxA-C-xx-x zusammengesetzt. Die Deckel sind in
verschiedenen Farbkombinationen erhältlich. Das Basisteil darf nicht allein
verwendet werden, sondern muss immer mit einem der Deckel kombiniert
werden!
Die verfügbaren Farbkombinationen und Materialien des Deckels sind:
Deckeltyp Farbe und Material
JA-1X2A-C-WH weißer Kunststoff
JA-1X2A-C-GR grauer Kunststoff
JA-1X2A-C-AN anthrazitfarbener Kunststoff
JA-1x1A-C-ST rostfreies Edelstahlblech
JA-1X1A-C-ST-B rostfreies Edelstahlblech
Hinweis:
Die BASE ist auch mit älteren Deckeln JA-1x1A-C-xx-x kompatibel
Installation
Die Sirene wird an einer vertikalen Wand, mit Blitzlicht unten,
montiert. Vermeiden Sie die Installation in der Nähe von Dachrinnen
und an Orten, an denen das Risiko der Eisbildung besteht
3
4
5
6
7
8

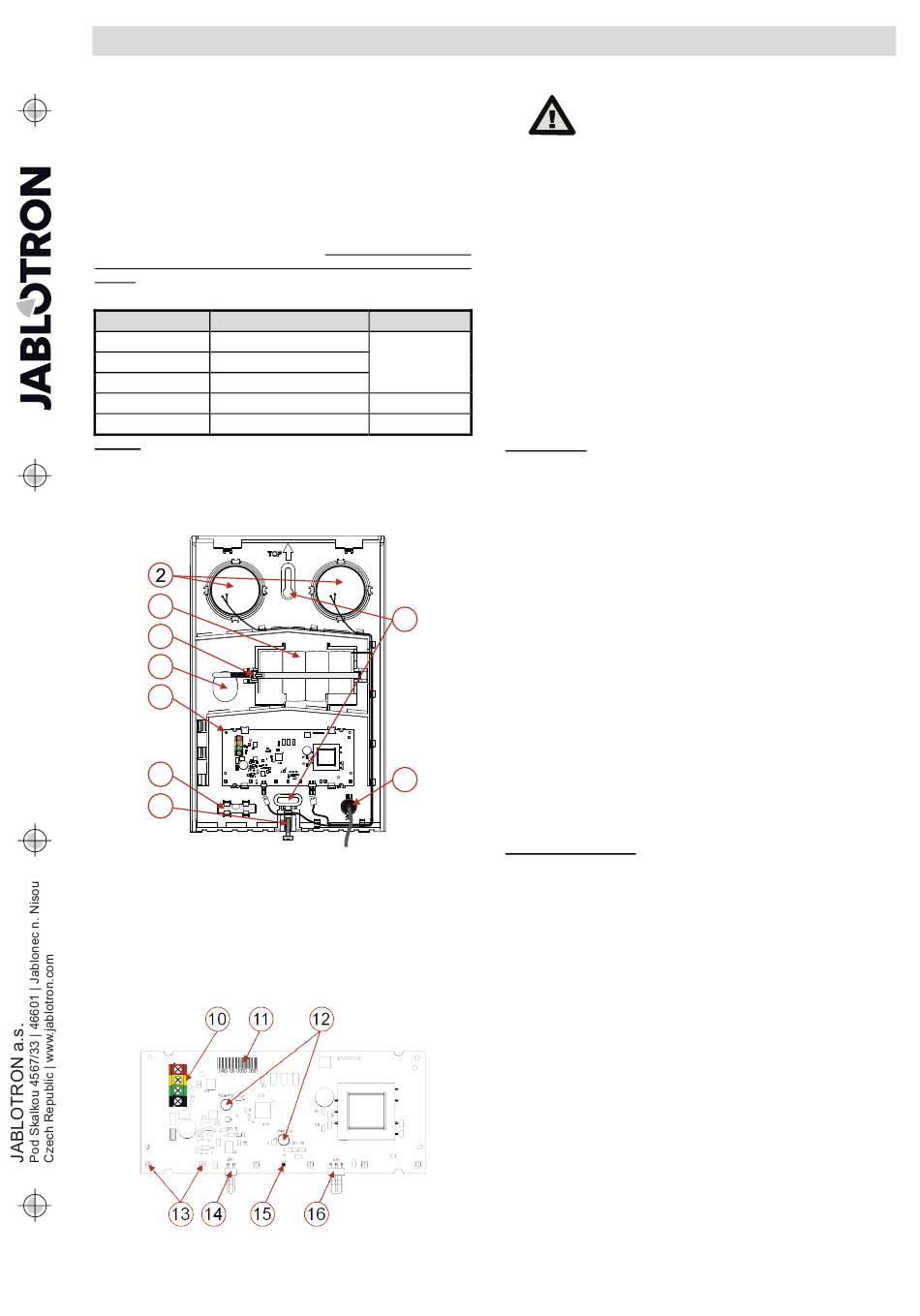

Abbildung 1: Beschreibung der internen Teile des Produkts
1 – Montagelöcher; 2 – Piezo-Signalgeber; 3 – Pufferbatterie; 4 – Batterie-
Fixierung; 5 – Öffnung für BUS-Kabel; 6 – Platine; 7 – Wasserwaage;
8 – Verriegelungsschraube; 9 – Deckel-Sicherung (durch Zusammendrücken
des Riegels lösen)
1. Fädeln Sie das Bus-Kabel durch das Loch (5). Crimpen Sie das
Kabel in die vorbereiteten Clips.
2. Schrauben Sie die Sirene mit den beiden Montagelöchern (1) an
der gewählten Stelle fest. Die eingebaute Wasserwaage (7) kann
verwendet werden, um die Sirene genau auszurichten.
Abbildung 2: Beschreibung der Platine
10 – BUS-Klemme; 11 – Seriennummer; 12 – Sabotagekontakte;
13 – LED-Leuchten; 14 – Batterieanschluss; 15 – LED-Störungsanzeige (gelb);
16 – Anschluss des elektroakustischen Wandlers (Achtung: Hochspannung)
JA-113A RB Externe Bus-Sirene
3. Stecken Sie das BUS-Kabel in die Klemme (10).
4. Schließen Sie, sofern verwendet, die Batterie an den Stecker (14) an.
HINWEIS: Zur Einhaltung der EN 50131-1 ist der Anschluss der
Batterie zwingend erforderlich.
5. Beim Einschalten des Systems blinkt die gelbe LED-Leuchte (15), um
anzuzeigen, dass die Sirene nicht im System angelernt ist.
Vorgehensweise: Fahren Sie entsprechend der Anleitungen der
6.
Installationsanleitung der Zentrale fort.
a. Wählen Sie in der F-Link Software im Reiter Komponentenliste
eine freie Position und drücken Sie Anmelden.
Blitzlichtfarbe
b. Wählen Sie die Sirene mit der Option "Bus Anmeldesignal
senden" aus der Liste aus und bestätigen Sie die Auswahl mit
einem Doppelklick. Die gelbe LED-Leuchte geht aus.
transparent
7. Prüfen Sie den Anschluss der elektroakustischen Wandler (2) an den
Stecker (16) - stecken Sie diese ggf. ein.
8. Befestigen Sie die Deckelsicherung (9) an der Unterseite der Sirene
rot
und bringen Sie dann den ausgewählten Deckel an. Sichern Sie ihn
blau
mit der Schraube (8).
.
Anmerkungen:
− Der magnetische Sensor für die SABOTAGE des Deckels wird
automatisch kalibriert. Nach der Installation des Deckels muss dieser
daher vollständig geschlossen und mit der Schraube (8) gesichert
werden. Wenn Sie den Deckel längere Zeit nur teilweise geschlossen
lassen, kann die Sirene den Sensor nicht korrekt kalibrieren, und das
.
anschließende vollständige Schließen kann eine Sabotage auslösen.
− Die Sirene kann auch durch Eingabe der Seriennummer in der
F-Link-Software angelernt werden. Die Seriennummer befindet sich
auf einem Barcode-Etikett (11), das sich in der Nähe der Bus-
Klemme befindet. Es müssen alle Ziffern eingegeben werden (z.B.:
1400-00-0000-0001).
1
− Um eine Sirene aus dem System zu entfernen, löschen Sie diese von
der entsprechenden Position in der Zentrale.
− Bei der Installation ohne Pufferbatterie empfehlen wir immer eine
Funktionsprüfung (mit der Testtaste in F-link) durchzuführen. Wird
ein Fehler in der Spannungsversorgung erkannt, ist eine Installation
mit Batterie vorzunehmen. Ebenso empfehlen wir bei der Installation
in einer Leitung mit größerem Spannungsabfall (längere Leitungen,
mehre Komponenten) die Verwendung einer Pufferbatterie.
− Der hintere Sensor für die SABOTAGE wird zwei Minuten nach dem
BUS-Anschluss automatisch kalibriert!
9
Die folgenden Einstellungen werden mittels F-Link Software im Reiter
Komponentenliste mit Klick auf Interne Einstellungen der Sirene
vorgenommen: (* kennzeichnet die Werkseinstellungen)
Reiter "Einstellungen":
Installation ohne Akku: JA / NEIN*
Akustische Anzeige eines Einbruchsalarms von Bereichen:
Legt fest, für welche Bereiche die Sirene einen akustischen Alarm anzeigt. Die
Sirene ist werkseitig so eingestellt, dass sie für alle Bereiche ertönt.
Reaktion: Legt fest, ob die Sirene auf das Signal IW (interne Warnung) oder
EW* (externe Warnung) ertönen soll. Der Alarmton kann auch komplett
ausgeschaltet werden (alle anderen Funktionen bleiben erhalten).
Sirenen-Ton: intermittierend*, kontinuierlich
Maximale Sirenaktivität: 1, 2, 3*, 4, 5 Minuten und Aus
Aus bedeutet, dass die akustische Signalisierung entsprechend der in den
Parametern der Zentrale eingestellten Alarmdauer erfolgt.
Brandalarmanzeige: JA / NEIN* - bestimmt, ob die Alarmierung eines
Brandalarms und der Standardalarm akustisch unterschiedlich dargestellt
werden sollen. Anzeige Brandalarm identisch mit Rauchmeldern, d.h. ein
schneller Piepton.
Sonstige akustische Signale von Bereichen: Die Auswahl bestimmt,
welche Bereiche andere Alarmarten über die Sirene anzeigen. Die Anzeige
für alle Bereiche ist standardmäßig aktiviert.
Erhöhte Lautstärke: JA / NEIN* – Dies gilt nur für sonstige akustische
Anzeigen und die akustische Anzeige von PG-Ausgängen. Dies hat keinen
Einfluss auf die Lautstärke von Alarmanzeigen.
Während der Bereichssteuerung: JA / NEIN* - Bei Aktivierung ertönt die
Sirene 1x nach der Scharfschaltung, 2x nach der Unscharf Schaltung und 3x
bei der Unscharf Schaltung nach einem Alarm.
Mit Teilscharfschaltung: JA / NEIN*- Bei Aktivierung ertönt die Sirene 1x
nach der Scharfschaltung, 2x nach der Unscharf Schaltung und 3x bei der
Unscharf Schaltung nach einem Alarm.
1 / 1
Schließen Sie den BUS nur an, wenn die
Stromversorgung der
abgeschaltet ist.
Seien Sie vorsichtig beim Umgang mit der
Sirene, da die akustische Signalisierung Ihr
Gehör schädigen kann.
Einstellung der Eigenschaften
Anlage vollständig
MLQ56703
