LED-Anzeigen und Anschlüsse
An der Vorderseite des TA befinden sich drei LEDs:
POWER
Leuchtet
Stromversorgung ist eingeschaltet.
PHONE
Leuchtet
Der Telefonhörer ist abgehoben.
Blinkt
Der TA ist erfolgreich im SIP-Server registriert.
LAN
Leuchtet
Der Ethernet-LAN-Port ist verbunden.
Beachten sie die unterschiedliche Benennung der WAN-, LAN- und des PC-Anschlusses am Gerät und in der
PC-Konfiguration
Installation / SIP-Konfiguration
•
Schließen Sie den Anschluss »LAN« des TA über ein LAN-Kabel der Cat. 5 an das ADSL-Modem oder den Router an.
•
Schließen Sie den Anschluss »PC« des TA über ein LAN-Kabel der Cat. 5 an den LAN-Port des Notebooks oder PCs
an.
•
Schließen Sie ein analoges Telefon an den Anschluss »PHONE« des TA an . Ist das Telefon mit einem TAE-Stecker
ausgestattet, benutzen Sie den RJ11 auf TAE-Adapter.
•
Schließen Sie das Steckernetzgerät an. Die LED »POWER« leuchtet.
•
Die LED »PHONE« beginnt nach ca. 5 Sekunden 5-mal zu blinken, und wird anschließend für die VoIP-Konfigurati-
on ausgeschaltet.
•
Die LED »LAN« leuchtet, wenn der »LAN-Port« angeschlossen ist.
•
Nehmen Sie den Telefonhörer ab, die LED »PHONE«- leuchtet und Sie hören den Wählton. Wenn Sie den Besetzton
hören, prüfen Sie bitte ob der LAN-Port korrekt angeschlossen ist.
•
Wählen Sie mit dem Telefon #120#, um die dem TA in der Werkseinstellung zugewiesene IP-Adresse anzuhören.
Die voreingestellte IP-Adresse ist 192.168.123.001. Diese IP-Adresse wird für die Web-Konfiguration vom PC aus
benutzt. Ab Seite 9 finden weitere Einzelheiten über die Web-Konfiguration.
•
Nach erfolgreicher Registrierung am SIP-Server ( siehe Seite 32 Beispiel 4) blinkt die LED »PHONE«. Geben Sie z.B.
die Rufnummer 123456 ein, um die mit der Rufnummer 123456 im SIP-Server registrierte Teilnehmer anzurufen.
Etwa 5 Sekunden nach Wahl dere letzten Ziffer der Rufnummer hören Sie den Freiton. Sie können auch nach Wahl
der Rufnummer die #-Taste betätigen dann erfolgt die Wahl sofort. Beim Wählen der Rufnummer ohne # erfolgt die
Wahl erst dann, wenn der Autowahltimer abgelaufen ist (Voreinstellung = 5 Sekunden).

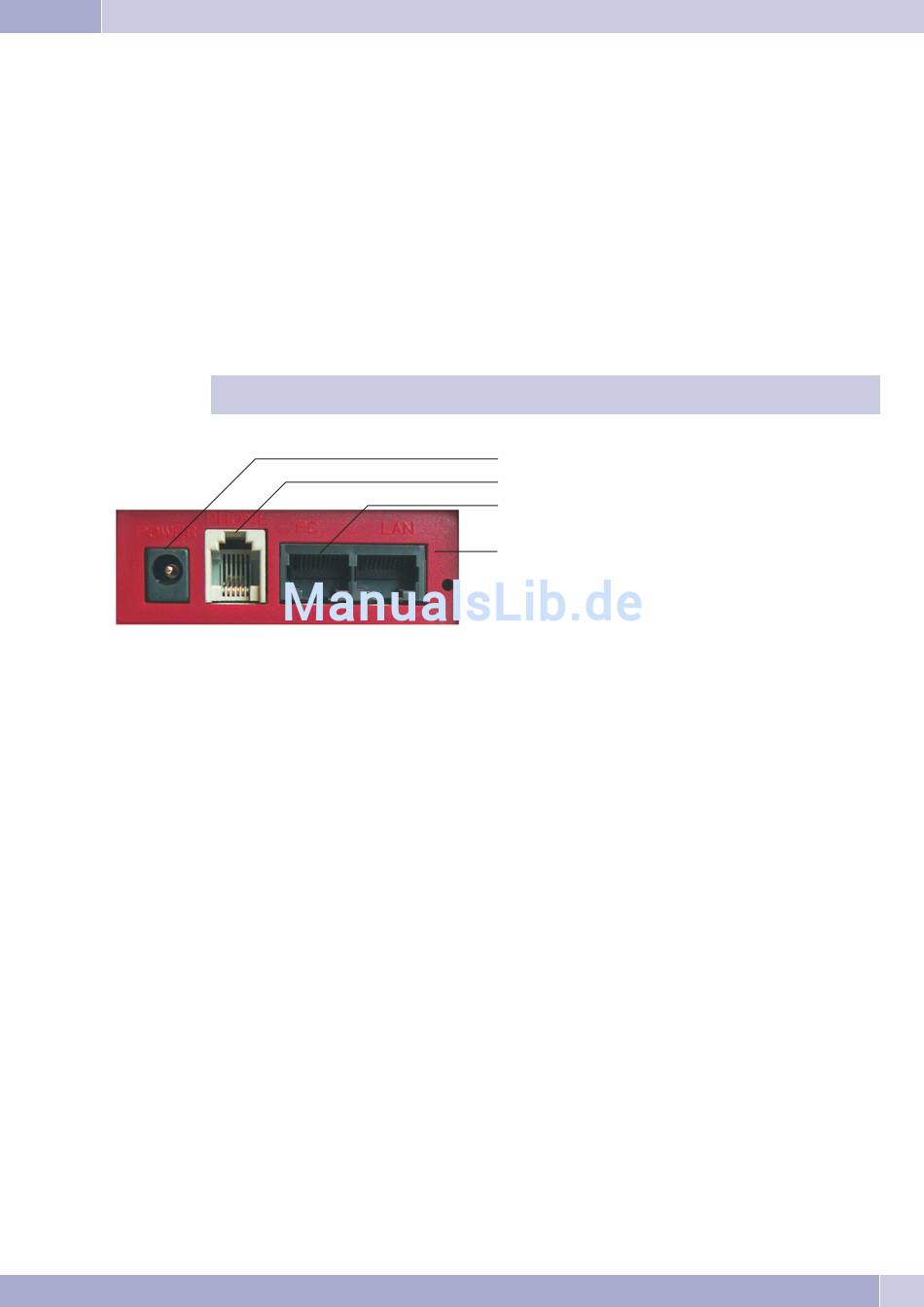

V101 SIP VoIP-Telefonadapter
1
1 - Stromversorgung
2
2 - Telefon-Anschluss
3
3 - PC= LAN- Anschluss
4 - LAN = WAN-Anschluss
4
3
