TQ HPR DISPLAY V03 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für HPR DISPLAY V03:
Diese Anleitung herunterladen
Inhaltsverzeichnis
HPR DISPLAY V03
HPR Single Button Remote
Benutzerhandbuch
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TQ HPR DISPLAY V03

Inhaltszusammenfassung für TQ HPR DISPLAY V03

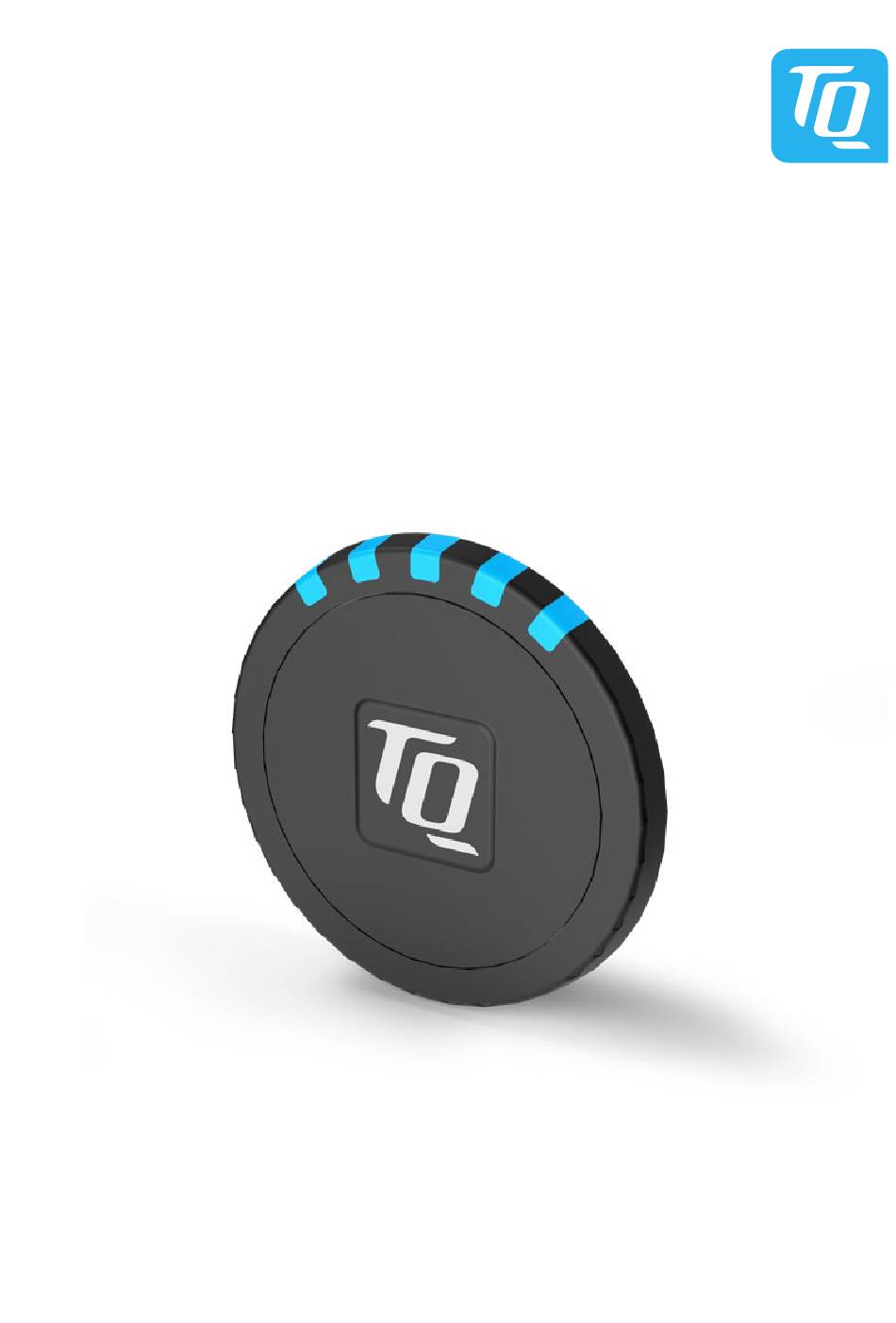

  • Seite 1 HPR DISPLAY V03 HPR Single Button Remote Benutzerhandbuch...

  • Seite 2: Sicherheit

    Sicherheit Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Personen- und Sachschäden beachten müssen. Sie sind durch Warndreiecke hervorgehoben und je nach Gefährdungsgrad im Folgenden dargestellt. ► Lesen Sie vor der Inbetriebnahme und Gebrauch die Anleitung vollständig durch.

  • Seite 3: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE WARNUNG Wenn Sie dieses Produkt verwenden, sollten Sie immer die folgenden grundlegenden Vorsichtsmaßnahmen beachten: Lesen Sie alle Anweisungen, bevor Sie das Produkt benutzen. Stecken Sie weder Finger noch Hände in das Produkt. Lassen Sie sich während der Fahrt nicht von der auf dem Display angezeigten Informationen ablenken, sondern konzentrieren Sie sich ausschließlich auf den Verkehr.

  • Seite 4: Sicherheitshinweise Zum Fahren

    Andernfalls besteht die Gefahr, dass die Antriebseinheit unkontrolliert anläuft und schwere Verletzungen verursacht, z.B. Quetschen, Einklemmen oder Abscheren der Hände. Lassen Sie alle Arbeiten wie Reparatur, Montage, Service und Wartung ausschließlich von einem von TQ autorisierten Fahrradhändler durchführen. DE - 4...

  • Seite 5: Sicherheitshinweise Zur Verwendung Von Bluetooth

    1.2.3 Sicherheitshinweise für das HPR Bar End Display und die HPR Single Button Road Remote Lassen Sie sich während der Fahrt nicht durch die LED-Anzeige auf dem Display ablenken, sondern konzentrieren Sie sich ausschließlich auf den Verkehr. Andernfalls besteht Unfallgefahr. Halten Sie Ihr E-Bike an, wenn Sie andere Aktionen als die Auswahl der Unterstützungsstufen durchführen möchten.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Das HPR DISPLAY V03 (Bar End Display) und die HPR Single Button Remote des Antriebssystems sind ausschließlich für die Anzeige von Informationen und die Bedienung Ihres E-Bikes bestimmt und dürfen nicht für andere Zwecke verwendet werden. Jede andere oder darüber hinausgehende Verwendung gilt als unsach- gemäß...

  • Seite 7: Technische Daten

    Tab. 1: Technische Daten - HPR DISPLAY V03 Konformitätserklärung Wir, die TQ-Systems GmbH, Gut Delling, Mühlstr. 2, 82229 Seefeld, Deutsch- land, erklären, dass der Fahrradcomputer HPR Display V03 bei bestimmungs- gemäßem Gebrauch die wesentlichen Anforderungen der RED-Richtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU erfüllt. Die CE-Erklärung finden Sie unter: www.tq-ebike.com/en/support/manuals/...

  • Seite 8: Übersicht Hpr Display V03

    Betrieb: -5 °C bis 40 °C / 23 °F bis 104 °F Lagerung: 0 °C bis 40 °C / 32 °F bis 104 °F ► Weitere Sicherheitshinweise zu Verletzungen von Personen finden Sie im Kapitel: „1.2 Wichtige Sicherheitshinweise“. Übersicht HPR DISPLAY V03 Pos. in Beschreibung Abb. 1 Ladezustand Battery &...

  • Seite 9: Funktionen

    Funktionen ► Vergewissern Sie sich, dass die Battery vor dem Betrieb ausreichend geladen ist. 3.3.1 Antriebssystem einschalten: ► Schalten Sie die Antriebseinheit ein, indem Sie kurz die Taste (siehe Abb. 3) auf dem Display drücken. 3.3.2 Antriebssystem ausschalten: ► Schalten Sie das Antriebssystem aus, indem Sie lang die Taste auf dem Display drücken (siehe Abb.
  • Seite 10 über die Antriebseinheit ausschalten. Der gewählte Unterstützungsmodus niedrig, mittel oder hoch wird mit der entsprechenden LED-Farbe angezeigt. 3.4.1 Stealth-Mode Der Stealth-Mode kann optional in der TQ-App aktiviert werden. In diesem Modus leuchten die LEDs nur für 3 Sekunden nach der letzten Tastenbetäti- gung auf. Bildschirmansicht Fahrinformationen —...
  • Seite 11 Extender, falls angeschlossen) — Rot blinkende LED‘s weisen auf einen Fehler im System hin. (Bitte machen Sie eine Fehlersuche bei Ihrem Händler) — Die blau blinkenden LED‘s zeigen den Kopplungsmodus an. Tab. 3: HPR DISPLAY V03 - Fahrinformationen DE - 11...

  • Seite 12: Unterstützungsstufe Wählen

    Unterstützungsstufe wählen Sie können zwischen 3 Unterstüt- zungsmodi wählen oder die Unterstüt- zung der Antriebseinheit ausschalten. Der gewählte Unterstützungsmodus niedrig, mittel oder hoch wird mit der entsprechenden LED-Farbe angezeigt (siehe „3.4 Fahrinformationen“). — Mit einem kurzen Druck auf die rechte Taste der HPR Single Button Remote (siehe Abb.

  • Seite 13: Verbindungen Einstellen

    Verbindungen einstellen 3.6.1 Verbindung E-Bike zum Smartphone HINWEIS — Die TQ E-Bike App können Sie aus dem Appstore für IOS und dem Google Play Store für Android herunterladen. — Laden Sie die TQ E-Bike App runter. — Halten Sie die Taste auf dem Bar End Display mindestens 5 Sekunden lang gedrückt, wenn...

  • Seite 14: Verbindung E-Bike Zu Fahrradcomputern

    5 Sekunden lang gedrückt, wenn das Fahrrad ausgeschaltet ist. — Das Fahrrad startet normal und wechselt dann in den Kopplungs- modus. — Suchen und wählen Sie das Fahrrad (z.B. TQ 12345) über die TQ Sensoren E-Bike APP. hinzufügen Trittfrequenz — Wenn Sie den Kopplungsprozess 2948 abbrechen möchten, drücken Sie...

  • Seite 15: Verbindung E-Bike Zu Shimano Di2 Schaltgruppen

    — SHIMANO CAN-Adapter EW-EX310 ab Software Version 4.1.0 DURA-ACE Di2 ab 2022, ULTEGRA Di2 ab 2022 und SHIMANO 105 Di2 (Mit Software Version gleich oder höher 4.3.0) — TQ: SmartBox ab Rev. 0200, E-System ab Software Version gleich oder höher 1.102.39 Einrichtung der SHIMANO Anwendung: ►...
  • Seite 16 Wenn Sie nur eine Funktion pro Taste per Single Press nutzen möchten, können Sie die entsprechende Funktion auch in der Shimano E-Tube APP auswählen. Diese Funktionen lösen die folgenden Funktionen im E-Bike aus: SHIMANO Funktion TQ Funktion Unsterstützung erhöhen Unsterstützung erhöhen Unsterstützung reduzieren Unsterstützung reduzieren...

  • Seite 17: Verbindung E-Bike Zu Sram Axs Schaltgruppen

    3.6.4 Verbindung E-Bike zu SRAM AXS Schaltgruppen Funktion Übersicht — Auswahl der Unterstützungsstufen für den Antriebsmotor über die SRAM AXS-Schalthebeln Erforderliche Voraussetzungen und Installationsschritte für die Funktionalität Hardware Voraussetzungen: — SRAM AXS Komponenten (Mit Software Version gleich oder höher 4.1.0) Einrichten der Sram-Anwendung ►...

  • Seite 18: Aktivieren Sie Die Schiebehilfe

    Schiebehilfe Die Schiebehilfe erleichtert das Schieben des E-Bikes, z.B. im Gelände. HINWEIS — Aus Sicherheitsgründen ist die Schiebehilfe nicht mit der Antriebseinheit HPR40 erhältlich. — Die Verfügbarkeit und die Eigenschaften der Schiebehilfe unterliegen den länderspezifischen Gesetzen und Vorschriften. So ist zum Beispiel die Unterstützung durch die Schiebehilfe in Europa auf eine Geschwin- digkeit von max.

  • Seite 19: Allgemeine Fahrhinweise

    Allgemeine Fahrhinweise 3.8.1 Funktionsweise des Antriebssystems Das Antriebssystem unterstützt Sie beim Fahren bis zu einer gesetzlich zuläs- sigen Höchstgeschwindigkeit, die je nach Land unterschiedlich sein kann. Die Voraussetzung für Drive Unit Unterstützung ist, dass der Fahrer in die Pedale tritt. Bei Geschwindigkeiten, die über der zulässigen Höchstgeschwindigkeit liegen, schaltet das Antriebssystem die Unterstützung ab, bis die Geschwin- digkeit wieder im zulässigen Bereich liegt.

  • Seite 20: Transport Und Lagerung

    Sonneneinstrahlung. BENUTZERWARTUNG Wartung und Service Lassen Sie alle Service-, Reparatur- oder Wartungsarbeiten von einem von TQ autorisierten Fahrradhändler durchführen. Ihr Fahrradhändler kann Ihnen auch bei Fragen zur Nutzung des E-Bikes, zu Service, Reparatur oder Wartung helfen. Reinigung — Die Komponenten des Antriebssystems dürfen nicht mit einem Hochdruck- reiniger gereinigt werden.
  • Seite 21 DE - 21...
  • Seite 22 HINWEIS Für weitere Informationen und TQ-Bedienungsanleitungen in verschiedenen Sprachen, besuchen Sie bitte www.tq-ebike.com/en/support/manuals oder scannen Sie diesen QR-Code. Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit dem beschriebenen Produkt geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, sodass wir für die vollständige Übereinstimmung und Richtigkeit keine Gewähr übernehmen.
