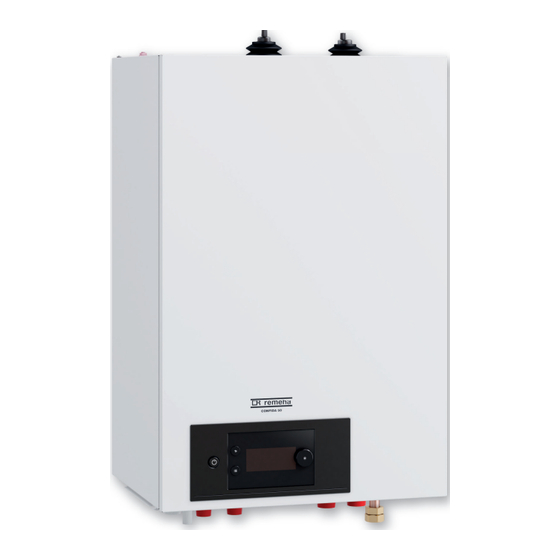

REMEHA CONFIDA 50E Installations-, Bedienungs- Und Wartungsanleitung

Reversible monoblock-luft/wasser-wärmepumpe
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
de
Installations-, Bedienungs- und Wartungsanleitung
Reversible Monoblock-Luft/Wasser-Wärmepumpe
Inneneinheit
CONFIDA 50E
CONFIDA 50H
Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA CONFIDA 50E

Inhaltszusammenfassung für REMEHA CONFIDA 50E

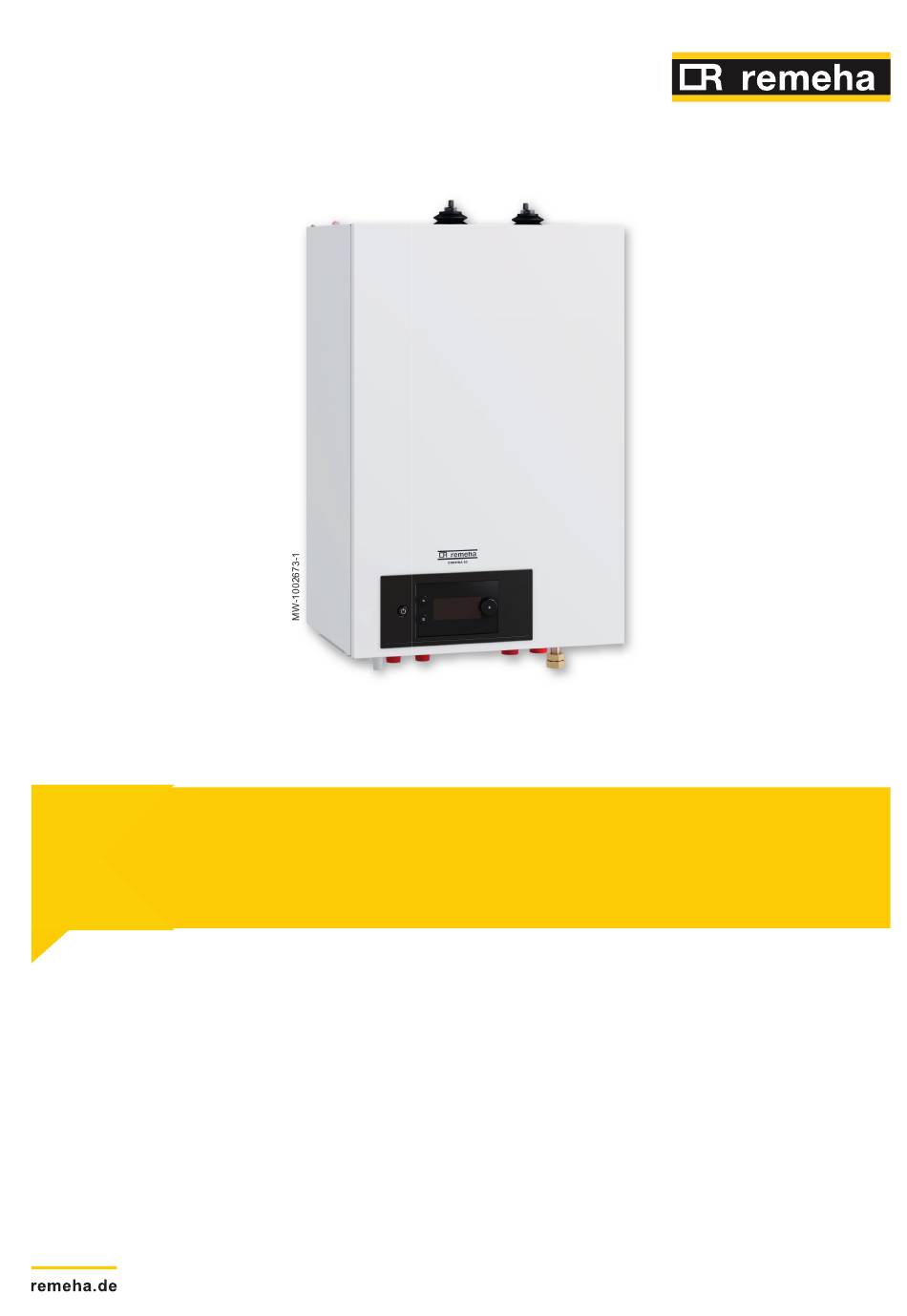

  • Seite 1 Installations-, Bedienungs- und Wartungsanleitung Reversible Monoblock-Luft/Wasser-Wärmepumpe Inneneinheit CONFIDA 50E CONFIDA 50H...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ................. .7 Lieferumfang .
  • Seite 3 Inhaltsverzeichnis 6.5.11 Die Inneneinheit an 3 Heizkreise ohne zusätzliche hydraulische Weiche anschließen ....37 6.5.12 Die Inneneinheit an 2 Heizkreise mit einer zusätzlichen hydraulischen Weiche anschließen ... .39 Elektrische Anschlüsse .
  • Seite 4 Inhaltsverzeichnis Parameter ..................79 Parameterliste .
  • Seite 5 Inhaltsverzeichnis 11.7 SP287 = 2 Speicher-2 Pumpen ..............134 11.7.1 Anschluss und Konfiguration einer Solaranlage mit zwei Solar-Trinkwarmwasserspeichern und zwei Pumpen .
  • Seite 6 Inhaltsverzeichnis 14.1 Allgemeines .................164 14.2 Liste der Inspektions- und Wartungsarbeiten .

  • Seite 7: Sicherheitshinweise

    1 Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
  • Seite 8 1 Sicherheitshinweise Eine Verkabelung verwenden, die den Spezifikationen in der Installationsanleitung sowie den örtlichen Vorschriften und Gesetzen entspricht. Die Verwendung von Kabeln, die den Spezifikationen nicht entsprechen, kann zu elektrischen Schlägen, elektrischen Kurzschlüssen, Rauch und/oder Feuer führen. Dieses Gerät muss gemäß den geltenden Installationsnormen an die Schutzerde angeschlossen werden. Der Erdungsanschluss muss vor allen anderen elektrischen Anschlüssen vorgenommen werden.

  • Seite 9: Lieferumfang

    2 Lieferumfang Dem Benutzer die Anlage erläutern Falls Wartungsarbeiten erforderlich sind, den Benutzer auf die Verpflichtung zur Überprüfung und Wartung des Gerätes zur Sicherstellung seiner ordnungsgemäßen Funktion hinweisen Dem Benutzer alle Anleitungen aushändigen Verantwortlichkeiten des Betreibers/der Betreiberin Damit das System optimal arbeitet, müssen folgende Anweisungen befolgt werden: Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen Für Installation und Erstinbetriebnahme eine qualifizierte Fachkraft beauftragen Lassen Sie sich Ihre Anlage von Ihrer Heizungsfachkraft erklären...

  • Seite 10: Symbole An Der Inneneinheit

    3 Benutzte Symbole Vorsicht! Gefahr von Sachschäden. Wichtig: Bitte beachten Sie diese wichtigen Informationen. Verweis: Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. Symbole an der Inneneinheit Abb.1 Achtung: Stromschlaggefahr, spannungsführende Teile; vor jeglichen Arbeiten (2) die Stromzufuhr des Stromnetzes (1) unterbrechen.

  • Seite 11: Auf Dem Typschild Verwendete Symbole

    Technische Angaben Zulassungen 4.1.1 Richtlinien Remeha erklärt hiermit, dass die CONFIDA 50 ein hauptsächlich für den Hausgebrauch bestimmtes Produkt ist und den folgenden Richtlinien und Normen entspricht. Sie wurde gemäß den Anforderungen der Europäischen Richtlinien hergestellt und in Verkehr gebracht.

  • Seite 12: Technische Daten

    4 Technische Angaben Technische Daten 4.2.1 Kompatible Wärmeerzeuger Tab.2 Inneneinheiten Kompatible Außeneinheiten CONFIDA 50E Confida MB 400-4 CONFIDA 50H Confida MB 400-6 Confida MB 400-9 Confida MB 400-12 Confida MB 400-14 4.2.2 Elektrische Daten Tab.3 Stromversorgung Inneneinheit Technische Daten CONFIDA 50E...

  • Seite 13: Restförderhöhe

    4 Technische Angaben Technische Daten CONFIDA 50E CONFIDA 50H Werksfülldruck Membran-Ausdehnungsgefäß 0,1 (1) MPa (bar) 0,1 (1) MPa (bar) Schallleistung - Innen 30 dB(A) 30 dB(A) (1) Vom Gehäuse abgestrahlter Schall - Test durchgeführt gemäß NF EN 12102 Standard, Temperaturbedingungen: Luft 7 °C, Wasser 55 °C...

  • Seite 14: Technische Daten Des Fühlers

    4 Technische Angaben Abb.9 Ausgang B - Konstante Drehzahl - Y Restförderhöhe (kPa) Parameter CP961 = CC X Wasserdurchfluss (l/min) 1 CP530 = 100 % 2 CP530 = 80 % 3 CP530 = 60 % 4 CP530 = 40 % Abb.10 Ausgang B - Konstanter Druck - Y Restförderhöhe (kPa)

  • Seite 15: Abmessungen Und Anschlüsse Der Inneneinheit

    4 Technische Angaben Abmessungen und Anschlüsse der Inneneinheit Abb.12 2 3 4 5 6 7 8 52 70 70 70 70 70 70 70 1054 1 Heizkreisrücklauf - Einlass B der Inneneinheit - 6 Kaltwasser-Rücklauf zum Zusatzkessel - G1“ Option - G1“ Außengewinde Außengewinde - nur Modell CONFIDA 50H 2 Vorlauf zum Heizkreis - Ausgang B der Inneneinheit 7 TWW-Vorlauf von der Außeneinheit - Heizbetrieb -...

  • Seite 16: Elektrischer Schaltplan

    4 Technische Angaben Elektrischer Schaltplan Abb.13 A1 A2 A1 A2 A1 A2 BA A 7889169 - v04 - 19082025...
  • Seite 17 4 Technische Angaben Wichtig: Der Schaltplan in voller Größe befindet sich auf dem Schaltkasten der Inneneinheit. Tab.10 Taste Bedeutung/Beschreibung Backup power supply Stromversorgung des elektrischen Zusatzerzeugers BL1 Multifunction BL 1 digitaler Schalteingang für z.B. EW-Sperre BL2 Multifunction BL 2 digitaler Schalteingang für z.B. EW-Sperre Bottom Panel Bodenblech Condensation Sensor...

  • Seite 18: Produktbeschreibung

    5 Produktbeschreibung Produktbeschreibung Typschild Abb.14 Das Typschild muss jederzeit zugänglich sein. Es identifiziert das Produkt und liefert wichtige Informationen wie: Produkttyp, Herstellungsdatum (Jahr - Woche), Seriennummer, Stromversorgung, Betriebsdruck, elektrische Leistung, Kennzeichnung der Schutzart (IP) und Kältemitteltyp. Das an der Wärmepumpe angebrachten Typschild und die Etiketten niemals entfernen oder verdecken.

  • Seite 19: Hauptkomponenten

    5 Produktbeschreibung Hauptkomponenten Abb.16 mit elektrischem Zusatzerzeuger MW-1002475-3 1 Anschlusskasten 9 Vorlauffühler von der Außeneinheit zur Inneneinheit 2 Bedienfeld 10 Durchflusssensor 3 Bedienfeldhalter 11 Magnetitabscheider mit Schmutzfänger 4 Membran-Ausdehnungsgefäß 12 Entleerungshahn 5 Hydraulische Weiche 13 Mechanisches Manometer 6 Automatische Entlüftungsventile 14 Heizkreispumpe 7 Heizelement 15 Elektronisches Manometer...
  • Seite 20 CIRCC 3 Leiterplatte SCB-01 - optional: Steuerung Summer/Winter- Umschaltung 4 Netzteilklemmleiste Inneneinheit 5 Netzklemmenleiste Heizelement - nur Modell CONFIDA 50E 6 Relais Heizelement - nur Modell CONFIDA 50E 7 Sicherheitstemperaturbegrenzer elektrisches Heizelement - nur Modell CONFIDA 50E 8 Hauptregelungsleiterplatte EHC-16: Regelung für die Wärmepumpe, den Heizkreis CIRCA und das Trinkwarmwasser...

  • Seite 21: Klemmen

    5 Produktbeschreibung Klemmen 5.4.1 Hauptleiterplatte EHC-16 Abb.19 X1 Nicht verwenden X2 Nicht verwenden Hydraulische Version: L-BUS Kontakt für den Zusatzkessel Elektrische Version: Nicht verwenden HomeHub-Anschluss Hydraulische Ausführung: Zusatzkesselpumpe mit ON/OFF- Regelung Elektrische Ausführung: Heizelement - Stufe 1 Hydraulische Version: ON/OFF Kontakt für den Zusatzkessel Elektrische Ausführung: Zusatzheizelement - Stufe 2 X6 Nicht verwenden X7-X8 L-Bus...

  • Seite 22: Klemmenblock Für Den Anschluss Der Außeneinheit

    5 Produktbeschreibung 5.4.3 Klemmenblock für den Anschluss der Außeneinheit Abb.21 X Bus zur Kommunikation mit der Außeneinheit Y Bus zur Kommunikation mit der Außeneinheit E Bus zur Kommunikation mit der Außeneinheit ® 5.4.4 GTW-22 Leiterplatte für Bluetooth -Kommunikation Abb.22 X1 L-BUS zwischen der Leiterplatte EHC-16 und dem Bedienfeld 5.4.5 Leiterplatte SCB-17+ Abb.23...

  • Seite 23: Leiterplatte Scb-01 - Optional

    5 Produktbeschreibung X5 Nicht verwenden X14 Nicht verwenden X6 Nicht verwenden SW1 Drehschalter: Nicht verwenden X7 Nicht verwenden 5.4.6 Leiterplatte SCB-01 - optional Die optionale Leiterplatte SCB-01 wird für die Sommer/Winterumschaltung und für den Anschluss eines 0-10 V Zusatzkessels verwendet. Abb.24 X1 Multifunktionsausgang X2 Multifunktionsausgang...

  • Seite 24: Beschreibung Der Statussymbole

    5 Produktbeschreibung 5.5.3 Beschreibung der Statussymbole Tab.12 Symbole Beschreibung Automatisches Umschalten vom Heiz- in den Kühlbetrieb Kontinuierliches Symbol: Heizung eingeschaltet Blinkendes Symbol: Heizung läuft Kontinuierliches Symbol: Kühlung eingeschaltet Blinkendes Symbol: Kühlung läuft Kontinuierliches Symbol: Trinkwasser verfügbar Blinkendes Symbol: Trinkwasserbereitung läuft Frostschutz aktiviert Sommerbetrieb aktiviert.

  • Seite 25: Installation

    6 Installation Tab.13 Symbol­ Beschreibung der Symbole Beschreibung menü Betriebsart Ein- oder Ausschalten der Heizung und/oder der Kühlung, falls vorhanden Trinkwarmwasser Ein/Aus Aus-/Einschalten der Trinkwasserbereitung Heiztemperatur Einstellen der Temperatur für die Aktivitäten Wassertemperatur Ändern der Trinkwasser-Solltemperaturen Vorübergehende Vorübergehende Änderung der gewünschten Raumtemperatur bis zur Heiztemperaturänderung nächsten Solltemperatur im Zeitschaltprogramm Trinkwarmwasserboost...

  • Seite 26: Die Maximale Leitungslänge Zwischen Inneneinheit, Außeneinheit Und Trinkwarmwasserspeicher Beachten

    6 Installation Die maximale Leitungslänge zwischen Inneneinheit, Außeneinheit und Trinkwarmwasserspeicher beachten. Abb.30 Die Einhaltung der maximalen Leitungslänge zwischen Inneneinheit, Außeneinheit und Trinkwarmwasserspeicher minimiert Druckverluste und Ø A Ø A MW-6070920-1 garantiert eine optimale Leistung. 1. Die Leistung der Außeneinheit anhand des Typschilds ermitteln. 2.

  • Seite 27: Aufstellen Der Inneneinheit

    6 Installation Aufstellen der Inneneinheit 6.3.1 Auswählen des Aufstellungsortes der Inneneinheit Abb.31 Den Standort für die Inneneinheit wählen, der optimale Sicherheit und Zugänglichkeit für erforderliche Wartungsarbeiten gewährleistet. Vorsicht! Die Inneneinheit muss in einem frostfreien Raum installiert werden. Wichtig: Bei Verwendung eines Trinkwarmwasser-Sets die dazugehörigen Anweisungen beachten.

  • Seite 28: Anschluss Der Kondensatablaufleitung Des Sicherheitsventils

    6 Installation Abb.33 4. Die Inneneinheit so über der Montageschiene positionieren, dass sie an dieser exakt aufliegt. Wichtig: Falls erforderlich, geeignete Hebevorrichtungen verwenden. 5. Die Inneneinheit vorsichtig absenken. MW-1001198-1 6.3.3 Anschluss der Kondensatablaufleitung des Sicherheitsventils Abb.34 1. Die Leitung an die Abwasserleitung anschließen. 2.
  • Seite 29 6 Installation Abb.35 1. Die zwei Schrauben unter der Vorderabdeckung um eine Vierteldrehung lösen. 2. Die Frontverkleidung abnehmen. 90° MW-1001203-2 Abb.36 3. Für den Zugang zu den Leiterplatten die obere Schraube lösen und die Abdeckplatte entfernen. Abb.37 4. Falls erforderlich, den Bedienfeldhalter abnehmen und in die dafür vorgesehenen Aussparungen in die Wartungsposition hängen.

  • Seite 30: Hydraulische Anschlüsse

    6 Installation Abb.38 5. Die linke Schraube lösen und die Elektronikeinheit nach rechts aufklappen, bis sie hörbar in geöffneter Position einrastet. 6. Die Teile in umgekehrter Reihenfolge wieder einbauen. CLIC MW-1002434-1 Hydraulische Anschlüsse 6.5.1 Spezielle Vorsichtsmaßnahmen für den Anschluss des Heizkreises Vorsicht! Um ein Verdrehen der Leitungen im Inneren der Anlage zu verhindern, das Anschlussstück an der Inneneinheit mit einem...

  • Seite 31: Mindestwassermenge

    6 Installation 7. Eine der folgenden Lösungen installieren, um das System im Falle eines längeren Stromausfalls vor Frost zu schützen: Eine automatische Entleerungslösung mit Frostschutzventilen installieren. Eine manuelle Entleerungslösung mit Absperrventilen und manuellen Entleerungsventilen installieren. 6.5.3 Mindestwassermenge Die Wassermenge in der Anlage muss ausreichend sein, um einen Kurzzeitbetrieb zu vermeiden und eine optimale Abtauung zu ermöglichen.

  • Seite 32: Frostschutz Für Die Außeneinheit

    6 Installation Tab.17 Heizkörperheizungsanlage: Maximaltemperatur von 70 °C Statische Höhe (m) Luftdruck Memb­ Volumen des Membran-Ausdehnungsgefäßes in Abhängigkeit von der Wassermen­ ran-Ausdehnungs­ ge in der Anlage (l) gefäß 0,1 MPa (1 bar) 0,13 MPa (1,3 bar) 0,18 MPa (1,8 bar) 6.5.5 Frostschutz für die Außeneinheit Im normalen Betrieb sind die Außeneinheit, die Inneneinheit und der...

  • Seite 33: Anschließen Des Trinkwarmwassers

    6 Installation 1. Die Leistung der Außeneinheit anhand des Typschilds ermitteln. 2. Einen Trinkwarmwasserspeicher mit ausreichendem Fassungsvermögen und ausreichender Wärmetauscherfläche wählen. Tab.18 Außeneinheit Confida MB Confida MB Confida MB Confida MB Confida MB 400-4 400-6 400-9 400-12 400-14 Empfohlenes maximales Volu­ <...

  • Seite 34: Anschluss Des Magnetitabscheiders

    6 Installation Abb.42 Wichtig: Beim Anschließen die Stutzen mit einem Schraubenschlüssel fixieren, um ein Verdrehen des Rohrs im Gerät zu vermeiden. MW-1001842-1 6.5.8 Anschluss des Magnetitabscheiders Abb.43 Der Magnetfilter und das Zubehör werden im Zubehörbeutel der Inneneinheit mitgeliefert. Bei Installation des PPE- Trinkwarmwasseranschluss-Sets 7863529 ist die Anleitung für dieses Set zu beachten: Eine Montagestelle für den Magnetitabscheider befindet sich im PPE-...

  • Seite 35: Die Inneneinheit An 1 Oder 2 Heizkreise Anschließen

    6 Installation 6.5.10 Die Inneneinheit an 1 oder 2 Heizkreise anschließen Abb.46 G1"1/4 G1"1/4 G1" G1" G1" G1" G1" G1" G1" Ø 20mm Ø 20mm Ø 20mm G1" G1" 1 Thermostatmischventil 4 Frostschutz 2 Sicherheitsgruppe 5 Magnetitabscheider 3 Umschaltventil für Heizung/Trinkwarmwasser 6 Rückschlagventil Tab.21 Hydraulikanschluss...
  • Seite 36 6 Installation Hydraulikanschluss Kreis Vorzunehmende Anschlüsse Vorsicht! Den Kreis, der die höchste Temperatur erfordert an Kreis A0 und den Kreis, der die niedrigste Temperatur erfordert an Kreis B1 anschließen. Mischerkreis: Heizkörper Den maximalen Temperatursollwert abhängig vom Er­ zeuger einstellen. Am höchsten Punkt des Heizkreises einen automatischen Entlüfter in­ stallieren.

  • Seite 37: Die Inneneinheit An 3 Heizkreise Ohne Zusätzliche Hydraulische Weiche Anschließen

    6 Installation 6.5.11 Die Inneneinheit an 3 Heizkreise ohne zusätzliche hydraulische Weiche anschließen Abb.47 G1"1/4 G1"1/4 G1" G1" G1" G1" G1" G1" G1" Ø 20mm Ø 20mm Ø 20mm G1" G1" 1 Thermostatmischventil 5 Frostschutz 2 Sicherheitsgruppe 6 Magnetitabscheider 3 Mischer 7 Rückschlagventil 4 Umschaltventil für Heizung/Trinkwarmwasser 8 Heizkreispumpe...
  • Seite 38 6 Installation Hydraulikanschluss Kreis Vorzunehmende Anschlüsse B1, C1 Für jeden Kreis: Vorsicht! Den Kreis, der die höchste Temperatur erfordert an den Kreis A0 und den Kreis, der die niedrigste Temperatur Mischerkreis: Heizkörper erfordert an die Kreise B1 und C1 anschließen. Den maximalen Temperatursollwert abhängig vom Er­...

  • Seite 39: Die Inneneinheit An 2 Heizkreise Mit Einer Zusätzlichen Hydraulischen Weiche Anschließen

    6 Installation 6.5.12 Die Inneneinheit an 2 Heizkreise mit einer zusätzlichen hydraulischen Weiche anschließen Abb.48 G1"1/4 G1"1/4 G1" G1" G1" G1" G1" G1" G1" Ø 20mm Ø 20mm G1" G1" 1 Thermostatmischventil 6 Frostschutz 2 Sicherheitsgruppe 7 Magnetitabscheider 3 Mischer 8 Rückschlagventil 4 Drainback-Behälter 9 Heizkreispumpe...
  • Seite 40 6 Installation Tab.23 Hydraulikanschluss Kreis Vorzunehmende Anschlüsse B1, C1 Einen Pufferspeicher am Hydraulikanschluss A installieren Für jeden Kreis: + Pufferspei­ Am höchsten Punkt des Heizkreises einen automatischen Entlüfter in­ cher stallieren. Mischerkreis: Heizkörper Zwei Absperrventile anbringen. Den internen Rohradaptersatz für die Installation eines externen Drei­ wegeventils anbringen.

  • Seite 41: Elektrische Anschlüsse

    6 Installation Elektrische Anschlüsse 6.6.1 Überprüfen und Vorbereiten der Elektroinstallation Vorsicht! Arbeiten an der Elektrik der Anlage dürfen nur von einer qualifizierten Fachkraft durchgeführt werden. Abb.49 1. Vor der Herstellung von Anschlüssen stets die elektrische Anlage ausschalten. 2. Bei der Auswahl von Kabeln und Leistungsschutzschaltern die Anforderungen der geltenden Normen beachten.

  • Seite 42: Elektrischer Anschluss

    6 Installation 6.6.2 Elektrischer Anschluss Abb.50 Schaltplan und empfohlene Kabelquerschnitte - Confida MB 400 BACKUP 230V~ C3 C2 C1 L1 L2 L3 N C 2 kW 2-6 kW 3x6 mm² 400V C3 C2 C1 L1 L2 L3 N C DIFF DISJ 4 kW 4-8 kW...

  • Seite 43: Verlegung Der Kabel In Der Inneneinheit

    4 0-40 V Kabelausgänge 2 230 V Kabelkanal 5 Ausgang des Netzkabels für das 230/400 V 3 230 V Kabelausgänge Heizelement - nur Modell CONFIDA 50E 6.6.4 Anschluss der Inneneinheit an die Stromversorgung Die Stromversorgung der Inneneinheit ist werkseitig nicht vorverdrahtet.

  • Seite 44: Anschluss Der Außeneinheit Confida Mb 400 An Die Inneneinheit

    6 Installation Abb.52 L Phase N Nullleiter Erde MW-1002449-1 1. Das Netzkabel des elektrischen Zusatzerzeugers in die für 230 V Anschlusskabel vorgesehenen Kabelkanäle und Zugentlastungen Laux einführen. 2. Das Kabel wie in der Abbildung gezeigt an die Klemmleiste anschließen. 3. Den Druckknopf drücken, um das Kabel korrekt in den Stecker einzuführen und zu fixieren.

  • Seite 45: Die Stromversorgung Des Elektrischen Zusatzerzeugers Herstellen Und Konfigurieren

    6 Installation 6.6.6 Die Stromversorgung des elektrischen Zusatzerzeugers herstellen und konfigurieren Vorsicht! Der Anschluss eines hydraulischen Zusatzerzeugers (Zusatzkessel) oder eines elektrischen Zusatzerzeugers (Heizelement) ist für den Heizkomfort und die Sicherheit des Gerätes unerlässlich. Wenn kein Zusatzerzeuger angeschlossen ist, sind der Heizkomfort und bestimmte Funktionen und Sicherheitsmerkmale wie Anti-Legionellenfunktion und Frostschutz nicht gewährleistet.

  • Seite 46: Anschluss Eines Zusatzkessels

    6 Installation 5. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Wärmepumpe > Zusatzerzeuger 6. Die Parameter für die Wärmepumpe konfigurieren. Tab.26 Parameter Beschreibung Einstellung erforderlich Art Zusatzerzeuger Art des in der Wärmepumpe verwendeten Einstufiger Heizstab HP029 Zusatzerzeugers 2 Elektrische Stufen...

  • Seite 47: Installation Und Anschluss Des Außentemperaturfühlers Af60

    6 Installation L-BUS-Anschluss eines Zusatzkessels Abb.57 1. Den werkseitig angeschlossenen L-BUS-Abschlusswiderstand an Klemme X3 der Leiterplatte EHC-16 entfernen. 2. Den Abschlusswiderstand an eine L-BUS-Klemmleiste auf der Leiterplatte des Zusatzkessels anschließen. L-BUS 3. Den Zusatzkessel mit dem als Zubehör erhältlichen Kabel an die Klemme X3 auf der Leiterplatte EHC-16 anschließen.
  • Seite 48 6 Installation Abb.60 1/2 Z 1/2 H (min. 2,5 m) MW-8800N001-3 1/2 H (min. 2,5 m) 1 Optimaler Aufstellungsort H Bewohnte und vom Fühler kontrollierte Höhe 2 Möglicher Montageort Z Bewohnter und vom Fühler kontrollierter Bereich Nicht empfohlene Montageorte Eine Montage des Außentemperaturfühlers an einer Stelle mit folgenden Eigenschaften vermeiden: Hinter einem verdeckenden Gebäudeelement (Balkon, Dachvorsprung usw.).

  • Seite 49: Anschluss Des Zubehörs

    6 Installation 6.6.9 Anschluss des Zubehörs Anschluss der Leiterplatten für internes Zubehör Abb.63 1. Den Abschlusswiderstand an der L-BUS-Kette entfernen. 2. Die internen Zubehörkomponenten mit der L-BUS-Kette der Inneneinheit verbinden. 3. Den Abschlusswiderstand an das letzte Element der L-BUS-Kette anschließen. Verweis: Montageanleitung Zubehör.

  • Seite 50: Spülen Und Befüllen Der Heizungsanlage

    Schlamm oder andere sedimentierende Stoffe enthalten Deutschland: Die Qualität des Nachfüllwassers muss der Norm VDI 2035 oder VDU BTGA 6044 entsprechen. Informationen finden Sie im Leitfaden zur Wasserqualität von Remeha Deutschland. Falls erforderlich, kann das Leitungswasser vor dem Befüllen der Anlage aufbereitet werden.

  • Seite 51: Spülen Einer Vorhandenen Anlage

    7 Inbetriebnahme 1. Die Anlage mit einem geeigneten Reiniger reinigen. 2. Die Anlage mit mindestens dem 3-fachen des Wasservolumens spülen, das in der gesamten Heizungsanlage enthalten ist (bis das Wasser klar ist und keine Verunreinigungen aufweist). 3. Die Filter prüfen und bei Bedarf reinigen. 6.7.3 Spülen einer vorhandenen Anlage Vor dem Befüllen der Heizungsanlage müssen sämtliche Ablagerungen,...

  • Seite 52: Vor Der Inbetriebnahme Zu Ergreifende Maßnahmen

    Die Inneneinheit ist werkseitig mit der Leiterplatte GTW-22 ausgestattet. Das Smart Service Tool Service Tool ist mit der Inneneinheit verbunden. Abb.67 1. Die App Remeha Smart Start App über Google Play oder im App Store herunterladen. ® 2. In den Smartphone-Einstellungen Bluetooth aktivieren.

  • Seite 53: Konfigurationsnummern Cn1 Und Cn2

    12W / 6A max CN1= CN2= MADE IN ITALY MW-1002684-1 Tab.28 Außeneinheit CN1 mit Heizelement CN1 mit hydraulischem Zusat­ CONFIDA 50E zerzeuger CONFIDA 50H Confida MB 400-4 Confida MB 400-6 Confida MB 400-9 Confida MB 400-12 Confida MB 400-14 Siehe auch...

  • Seite 54: Anschluss Einer Lin-Heizkreispumpe

    7 Inbetriebnahme Anschluss einer LIN-Heizkreispumpe Die Inneneinheit besitzt eine Pumpe, die an den Auslass A des Geräts angeschlossen ist. Diese Pumpe muss für die jeweilige Anlage konfiguriert werden. Die Pumpen für CIRCB und CIRCC sollten entsprechend der gewählten Optionen und Anlagenkonfiguration parametriert werden. 1.

  • Seite 55: Konfigurieren Der Pumpen

    7 Inbetriebnahme 8. Die LIN-Pumpenparameter für CIRCC konfigurieren. Das Set für den zweiten Heizkreis ist nicht mit CIRCB kompatibel. Parameter Beschreibung Einstellung erforderlich Betrieb LIN-Pumpe Betriebsart LIN-Pumpe Konvektionsgebläse: CC CP961 Fußbodenheizung: CP Heizkörper: PP Drehz. HK PWM- Drehzahl der PWM-Pumpe des Heizkreises 20 % bis 100 % Pumpe Entsprechend den vorhandenen Druckverläufen...

  • Seite 56: Abschließende Anweisungen Für Die Inbetriebnahme

    8 Einstellungen 3. Wenn das Set für den zweiten Kreislauf installiert ist, muss die LIN- Pumpe für CIRCC konfiguriert werden. Das Set für den zweiten Heizkreis ist nicht mit CIRCB kompatibel. Tab.32 Menüpfad Parameter Beschreibung Mögliche Einstellungen Betrieb LIN-Pumpe Betriebsart LIN-Pumpe Konvektionsgebläse: CC >...

  • Seite 57: Aktivieren/Deaktivieren Der Bluetooth ® -Funktion Des Gerätes

    8 Einstellungen ® Aktivieren/Deaktivieren der Bluetooth -Funktion des Gerätes Die Heizungsfachkraft kann alle Einstellungen über die Smartphone-App ® vornehmen. Dazu die Bluetooth -Funktion aktivieren, um die Kommunikation zwischen dem Gerät und dem Smartphone zu ermöglichen. 1. Den Wert des Parameters Bluetooth ändern. Zugangspfad >...

  • Seite 58: Einstellen Der Heizkurve

    8 Einstellungen 2. Einstellen des Wertes für den jeweils ausgewählten Heizkreistyp: X: verfügbar -: nicht verfügbar Wert Beschreibung CIRCA CIRCB CIRCC EHC-16 SCB-17+ SCB-17+ EHC-16 Kein Heizkreis angeschlossen Direkt Ungemischter Heizkreis, ohne Mischventil Mischerheizkreis Heizkreis mit Mischventil nicht ver­ fügbar mit Solarkreis Schwimmbad Schwimmbadheizung...

  • Seite 59: Konfigurieren Des Kühlbetriebs

    8 Einstellungen 8.4.3 Konfigurieren des Kühlbetriebs Im Kühlbetrieb wird die Temperatur in dem ausgewählten Kreises unter die Außentemperatur gesenkt. Die Kühlung des Kreises ist nur möglich, wenn dieser mit einer Fußbodenheizung ausgestattet ist (Parameter HK/ Verbrauch., Fkt. (CP020) auf Mischerheizkreis). 1.

  • Seite 60: Konfigurieren Des Zusatzkessels

    8 Einstellungen 6. Die Parameter, die mit der Kühlung des jeweiligen Kreises verbunden sind, werden konfiguriert. Parameter Beschreibung Einstellung erforderlich Parameter für Fußbo­ Sollwert Vorlauftemperatur Fußbodenkühlung 18 °C (Standardwert). denheizung: Einstellbar von 11 °C bis 23 °C Die Temperatur entsprechend dem Fußbodentyp SW Fußbodenkühlung und dem Feuchtewert einstellen.

  • Seite 61: Autorisierung Des Unterstützten Hydraulischen Abgleichs

    8 Einstellungen Abb.74 Einfluss von Außentemperaturen C COP: Leistungszahl und Bivalenz. COP-Schwellwert: Wenn die Leistungszahl der Wärmepumpe größer als der Leistungszahl-Schwellwert ist, hat die Wärmepumpe Vorrang. Anderenfalls wird nur der Zusatzerzeuger des Kessels aktiviert. Die Leistungszahl der Wärmepumpe (COP) hängt von der Außentemperatur und der Heizwasser-Solltemperatur ab.

  • Seite 62: Estrichtrocknung

    8 Einstellungen Ein unterstützter hydraulischer Abgleich ist nur mit einer kompatiblen Heizkreispumpe möglich. 1. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > CIRCA oder CIRCB oder CIRCC 2. Den folgenden Parameter konfigurieren: Parameter Beschreibung Einstellung erforderlich Hydr.

  • Seite 63: Konfigurieren Eines Raumgerätes

    8 Einstellungen 3. Estrichtrocknungsparameter für Stufe 2 konfigurieren: Parameter Beschreibung Einstellung erforderlich Estrichtrocknung 2 Anzahl der Tage für den zweiten Anzahl der Tage für die Trocknung für Stufe 2 ZP030 Estrichtrocknungsschritt festlegen ZP031 für CIRCC Estrich Starttemp. 2 Starttemperatur für den zweiten Schritt der Temperatur zu Beginn der Trocknung für Stufe 2 ZP040 Estrichtrocknung festlegen...

  • Seite 64: Konfigurieren Eines Raumgerätes Mit Einem Steuerkontakt Für Heizung/Kühlung

    8 Einstellungen Die Leiterplatten werden mit einer Brücke an den Klemmen R-Bus geliefert. Der R-Bus-Eingang kann für verschiedene Arten von Ein/Aus- Raumgeräten oder OpenTherm (OT)-Raumgeräten konfiguriert werden. 1. Dem unten angegebenen Zugangspfad folgen. Menüpfad > Fachmann > Anlage einrichten > CIRCA > Allgemein 2.

  • Seite 65: Konfiguration Eines Pufferspeichers

    8 Einstellungen 3. Die Parameter für CIRCA konfigurieren. Parameter Beschreibung Einstellung erforderlich Logikpegel-Kontakt Logikpegel-Kontakt Geschlossen CP640 Geschlossen: Heizanforderung, wenn Kontakt ge­ oder schlossen Offen Offen: Heizanforderung, wenn Kontakt offen Invert. OT-Kontakt Invertierter OpenTherm-Kontakt im Kühlbetrieb für CP690 Wärmeanforderung des Heizkreises oder Nein: folgt der Heizlogik Nein...

  • Seite 66: Konfigurieren Des Pufferspeichers Als Speicher

    8 Einstellungen 4. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > CIRCA 5. Heizkreis CIRCA deaktivieren: Tab.38 Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises oder Verbrauchers CP020 6. Dem unten angegebenen Menüpfad folgen. Menüpfad >...
  • Seite 67 8 Einstellungen Tab.41 Parameter Beschreibung Einstellung erforderlich Puffer H/K Strategie Heiz /- Kühlstrategie bei Verwendung eines Fester solllwert BP002 Pufferspeichers Berechneter Sollwert Spezifisches Gefälle Tab.42 Puffer H/K Strategie (BP002) Einstellung erforderlich Beschreibung Fester solllwert Der feste Sollwert entspricht dem Pufferspeicher-Sollwert im Heizbetrieb (BP003) oder im Kühl­ betrieb (BP004).

  • Seite 68: Konfigurieren Eines Festbrennstoffkessels Mit Pufferspeicher

    8 Einstellungen 3. Die Temperatursollwert-Parameter für das Aufladen des Pufferspeichers konfigurieren: Tab.44 Zu konfigurierende Parameter Parameter Beschreibung Werkseinstellung Fix Puffersoll. Heiz Fester Pufferspeichersollwert für den Heizbetrieb 70 °C BP003 Von 5 °C bis 100 °C Fix Puffersoll. Kühl Fester Pufferspeichersollwert für den Kühlbetrieb 18 °C BP004 Von 5 °C bis 25 °C...

  • Seite 69: Konfigurieren Einer Anlage Mit Vorwärmung Über Solar-Pufferspeicher

    8 Einstellungen Abb.80 SCB-17+ MW-1002522-1 1 Pumpe 3 Temperaturfühler Pufferspeicherausgang 2 Vorlauffühler Brennstoffkessel 1. Die Pumpe und die Temperaturfühler an die Leiterplatte SCB-17+ anschließen. 2. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Holzkessel 3. Die Funktion Festbrennstoffkessel aktivieren. Tab.47 Parameter Beschreibung...

  • Seite 70: Anlage Mit Heizkreisrücklauf-Wahlventil Und Ohne Wärmequellen-Wahlventil

    8 Einstellungen Abb.81 Die Installation erfordert einen Rücklauftemperaturfühler für den Heizkreis und einen Vorlauftemperaturfühler für den Pufferspeicher. 1. Konfigurieren der Solaranlage 2. Konfigurieren des/der Wahlventil/e der Anlage 7866496 MW-1002551-1 Anlage mit Heizkreisrücklauf-Wahlventil und ohne Wärmequellen-Wahlventil Abb.82 SCB-17+ MW-1002523-1 1 Heizkreisrücklauf-Wahlventil 4 Nicht motorisiertes Dreiwege-Thermostatventil 2 Heizkreisrücklauffühler 5 Sonnenkollektoren...
  • Seite 71 8 Einstellungen 5. Gegebenenfalls, die Standardwerte der Temperaturhysterese- Parameter BP043 und BP044 ändern. Anlage mit Heizkreisrücklauf-Wahlventil und Wärmequellen- Wahlventil Abb.83 SCB-17+ MW-1002524-1 1 Heizkreisrücklauf-Wahlventil 5 Wärmequellen-Wahlventil für den Heizkreisvorlauf 2 Heizkreisrücklauffühler 6 Sonnenkollektoren 3 Temperaturfühler Pufferspeicherausgang 7 CIRCB oder CIRCC 4 Nicht motorisiertes Dreiwege-Thermostatventil 1.

  • Seite 72: Verbesserung Des Komforts

    8 Einstellungen 8.10 Verbesserung des Komforts 8.10.1 Verbesserung des Trinkwarmwasser- oder Heizkomforts Das System erlaubt keine gleichzeitige Heizung und Trinkwarmwasserbereitung, es sei denn, der Trinkwarmwasserspeicher ist mit einem Heizstab ausgestattet. Es ist möglich, die Parameter zu ändern, um den Betrieb des Produkts an Ihre Bedürfnisse anzupassen. 1.

  • Seite 73: Konfigurieren Der Anti-Legionellenfunktion

    8 Einstellungen 2. Die Parameter für den Leisebetrieb einstellen. Parameter Beschreibung Einstellung erforderlich WP leiser Betrieb Stufe des leisen Betriebs der Wärmepumpe Leisemodus Stufe 1 HP058 Es stehen 3 Möglichkeiten zur Auswahl: oder Kein Leisemodus: Normalbetrieb Leisemodus Stufe 2 Leisemodus Stufe 1: Geräuschreduktion Stufe 1 Leisemodus Stufe 2: Geräuschreduktion Stufe 2, er­...

  • Seite 74: Konfigurieren Einer Tww-Zirkulationsschleife

    8 Einstellungen 4. Die Dauer des Anti-Legionellenprogramms einstellen. Parameter Beschreibung Einstellung erforderlich Dauer TWW-LegFunkt Dauer für die Aufrechterhaltung der Solltemperatur. Einstellbar von 0 Min bis 360 DP410 Dauer, für die die Solltemperatur gehalten werden kann, um die Abtötung von Legionellen zu gewährleisten. Deutschland: Eine Dauer von 3 Minuten (Minimum) einstel­...

  • Seite 75: Konfigurieren Von Energiequellen

    8 Einstellungen 6. Die TWW-Zirkulation einstellen und die TWW-Zirkulation während dem Anti-Legionellenzyklus erlauben. Parameter Beschreibung Einstellung erforderlich Betr. Zirk.pumpe Auswahl Betriebsart Zirkulationspumpe Pumpe f. TWW-Komfort DP050 Zeit Zirk.pumpe EIN Zykl. Einschaltzeit Zirkulationspumpe 2 Minuten DP052 Zeit Zirk.pumpe AUS Zykl. Ausschaltzeit Zirkulationspumpe 4 Minuten DP053 Leg.Schutz Zirk.Pump...

  • Seite 76: Speisen Der Wärmepumpe Mit Photovoltaik-Energie

    8 Einstellungen Die Stromzählerstände werden auf den Zählern Verbrauch HZG (AC005), Verbrauch TWW (AC006) und Verbrauch Kühlung (AC007) angezeigt. Die Wärmeenergie vom Zusatzkessel oder Heizelement wird ebenfalls mit eingerechnet, um die Komplettabrechnung über die zurückgewonnene Wärmeenergie zu liefern. 8.13.2 Speisen der Wärmepumpe mit Photovoltaik-Energie Wenn preisgünstigere Energie, wie Photovoltaik-Energie, verfügbar ist, können der Heizkreis und der Trinkwasserspeicher überhitzt werden.
  • Seite 77 8 Einstellungen BL1 IN Eingang BL2 IN Eingang Betrieb Inaktiv Aktiv Eco: Die Wärmepumpe überhitzt das System ohne den elektrischen Zusat­ zerzeuger Aktiv Aktiv Super-Eco: Die Wärmepumpe überhitzt das System mit dem Elektroheiz­ stab Das Überhitzen ist abhängig davon aktiviert, ob der potentialfreier Kontakt an den Eingängen BL1 und BL2 offen oder geschlossen ist und abhängig von den Einstellungen der Parameter Konfig.

  • Seite 78: Konfigurieren Des Multifunktionsausgangs

    8 Einstellungen 9. Die Temperaturverschiebungen für das Überhitzen durch Einstellen der Parameter Korr. Heizen - PV (HP091) und Korr. TWW - PV (HP092) konfigurieren. Parameter Einstellung erforderlich Korr. Heizen - PV Korrektur vom Heizsollwert, wenn Photovoltaik verfügbar ist HP091 Korr. TWW - PV Korrektur vom TWW-Sollwert, wenn Photovoltaik verfügbar ist HP092 8.14...

  • Seite 79: Zurücksetzen Auf Die Werkseinstellungen

    9 Parameter 3. Erweitertes Menü > Automatische Erkennung auswählen. 4. Bestätigen auswählen, damit die automatische Erkennung ausgeführt wird. 8.15.3 Zurücksetzen auf die Werkseinstellungen Zum Zurücksetzen auf Werkseinstellungen für die Wärmepumpe: 1. Taste drücken. Fachmann wählen. 3. Erweitertes Menü > Zurücksetzen auf Werkseinstellung auswählen. 4.
  • Seite 80 9 Parameter Tab.59 > Wasserdurchfluss und -druck Parameter Beschreibung der Parameter Werkseinstellung EHC-16 MeldMinWasserdruck Warnmeldung zur Anzeige eines zu niedrigen Drucks 0,8 bar AP058 Einstellbar von 0 bar bis 2 bar Entlüftungsprogramm Einstellungen Entlüftungsprogramm Immer Entl.bei Start AP101 Keine Entl.bei Start Immer Entl.bei Start min.
  • Seite 81 9 Parameter Tab.61 > Kühlung Parameter Beschreibung der Parameter Werkseinstellung EHC-16 Zwangskühlen Der Kühlbetrieb ist immer aktiviert und nicht mehr durch die Nein AP015 Außentemperatur geregelt Nein Kühlbetrieb Konfiguration des Kühlbetriebs AP028 Aktives Kühlen Ein Kühlberechtigung Erteilung der Berechtigung für die Wärmepumpe, um Kühlen zu Kühlen freigegeben AP029 können...
  • Seite 82 9 Parameter Tab.63 > Sperreingang (BL-Eingang) Parameter Beschreibung der Parameter Werkseinstellung EHC-16 Einstell. BL-Eingang Einstellung Sperreingang (1: Vollsperrung, 2: Teilsperrung, 3: Nicht verwendet AP001 Benutzer-Reset-Sperrung) (BL1) Nicht verwendet Vollständig gesperrt Teilweise gesperrt NutzerResetVerrieg. Zusatz entlastet Generator entlastet Gen.&Zus. entlastet Niedertarif Nur Photovoltaik-WP PV-WP und Zusatz Smart Grid bereit...

  • Seite 83: Fachmann > Anlage Einrichten > Circa Oder Circb Oder Circc

    9 Parameter Tab.65 > WP Leisebetrieb Parameter Beschreibung der Parameter Werkseinstellung EHC-16 WP leiser Betrieb Stufe des leisen Betriebs der Wärmepumpe Kein Leisemodus HP058 Kein Leisemodus Leisemodus Stufe 1 Leisemodus Stufe 2 Beginn leiser Betr. Startzeit des leisen Betriebs der Wärmepumpe 22:00 HP094 Ende leiser Betrieb...
  • Seite 84 9 Parameter Tab.68 > Heizkreis Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung CIRCA CIRCB CIRCC HK/Verbrauch., Funktion des Heizkreises oder Verbrauchers Mischerheizkreis Mischerheizkreis Mischerheizkreis Fkt. CP020 Direkt = Heizkörper. Kühlung nicht möglich. CP021 für Mischerheizkreis = Fußbodenheizung für CIRCA CIRCC und Fußbodenheizung mit Mischventil für CIRCC.
  • Seite 85 9 Parameter Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung CIRCA CIRCB CIRCC Nacht-Komfort-Startwert der Temperatur in der 15 °C 15 °C 15 °C Nachtw.Heizk. Heizkkennlinie des Heizkreises CP220 Einstellbar von 15 °C bis 90 °C CP221 für CIRCC HK, Steigung Steigung der Heizkennlinie des Heizkreises...
  • Seite 86 9 Parameter Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung CIRCA CIRCB CIRCC Logikpegel- Logikpegel-Kontakt Geschlossen Geschlossen Geschlossen Kontakt Offen CP640 Geschlossen CP641 für CIRCC Ikon-Anzeige Wähle das Ikon, das für den Heizkreis angezeigt Keine Wohnzimmer Wohnzimmer werden soll CP660 Keine CP661 für...
  • Seite 87 9 Parameter Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung CIRCA CIRCB CIRCC Estrich Endtemperatur für den ersten Schritt der 32 °C 32 °C 32 °C Endtemp. 1 Estrichtrocknung festlegen ZP020 Einstellbar von 7 °C bis 60 °C ZP011 für CIRCC Estrichtrocknun...

  • Seite 88: Fachmann > Anlage Einrichten > Trinkwarmwasser (Trinkwarmwasser)

    9 Parameter Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung CIRCA CIRCB CIRCC Max HK- Maximale Vorheizzeit Heizkreis 0 min 0 min 0 min Vorheizzeit Einstellbar von 0 Min bis 240 Min CP750 CP751 für CIRCC HK mit HK mit Pufferspeicher Puffersp.

  • Seite 89: Fachmann > Anlage Einrichten > Gemischt/Zirkul. Tww

    9 Parameter Tab.77 > Zusatzerzeuger Parameter Beschreibung der Parameter Werkseinstellung EHC-16 VerzZeit Zusatzerzeugersstart Verzögerungszeit für den Start des Zusatzerzeugers für TWW 30 Min. Einstellbar von 10 Min bis 120 Min DP090 TWW-Regelung Eco-Betrieb: nur Wärmepumpe. Komfortbetrieb: Verwendung von Nur WP DP051 Wärmepumpe und Zusatzerzeugern Nur WP...

  • Seite 90: Fachmann > Anlage Einrichten > Außentemp.fühler

    9 Parameter Tab.80 >Zirkulation Parameter Beschreibung der Parameter Werkseinstellung Hysterese Zirk-Pumpe Hysteresetemperatur Zirkulationspumpe 3 °C DP336 Einstellbar von 1 °C bis 60 °C Betr. Zirk.pumpe Auswahl Betriebsart Zirkulationspumpe Pumpe ist aus DP050 Pumpe ist aus Pumpe n. Zeitprogr. Pumpe f. TWW-Komfort Zeit Zirk.pumpe EIN Zykl.

  • Seite 91: Bluetooth

    9 Parameter Parameter Beschreibung der Parameter Werkseinstellung CIRCA Gebäudezeitkonstante Gebäudezeitkonstante für den Aufheizgradient AP079 Einstellbar von 0 bis 10 0 = 10 Stunden bei einem Gebäude mit geringer thermi­ scher Trägheit, 3 = 22 Stunden bei einem Gebäude mit normaler thermi­ scher Trägheit, 10= 50 Stunden bei einem Gebäude mit hoher thermischer Trägheit.

  • Seite 92: Fachmann > Anlage Einrichten > Scb-01

    9 Parameter 9.1.7 > Fachmann > Anlage einrichten > SCB-01 Tab.83 Parameter Beschreibung der Parameter Werkseinstellung SCB-01 Funkt. Stat. Relais Funktion Statusrelais 1 Keine EP018 Ausgang X1 für die Leiterplatte SCB-01 Keine Alarm Alarm invertiert Brenner An Brenner Aus Reserviert Reserviert Wartungsanforderung Heizbetrieb...
  • Seite 93 9 Parameter Tab.84 > CIRCA/CIRCB Meldungen Beschreibung der Meldungen Pumpenbetrieb HK Pumpenstatus der Zone CM050 Nein Temperatursollw. HK Temperatursollwert des Heizkreises in °C CM070 Betriebsart HK Aktuelle Betriebsart des Heizkreises CM120 Zeitprogramm Manuell Anti-Legionellen Aktuelle Einstellung des Aktuelle Einstellung des Heizkreises Heizkreises CM130 Komfort...
  • Seite 94 9 Parameter Meldungen Beschreibung der Meldungen HK Sollwert TRaum Raumtemperatursollwert des Heizkreises in °C CM191 HK, Außentemp Aktuelle Außentemperatur des Heizkreises in °C CM211 Tab.87 > Trinkwarmwasser Meldungen Beschreibung der Meldungen akt. TWW Aktivität aktuelle Trinkwarmwasser Aktivität DM019 Komfort Anti-Legionellen TWW Sollwert Temperatursollwert für Trinkwarmwasser in °C DM029...

  • Seite 95: Fachmann > Zähler

    9 Parameter Meldungen Beschreibung der Meldungen Wärmepumpe Backup1 Wärmepumpe Backup1 HM012 Kühlsollwert WP Vorlauftemperatur-Sollwert der Wärmepumpe im Kühlbetrieb in °C HM033 Tab.89 > Außentemp.fühler Meldungen Beschreibung der Meldungen Außentemp.fühler Momentane Außentemperatur in °C AM027 Jahreszeitenbetrieb Jahreszeitenbetrieb aktiv (So/Wi) AM091 Winter Frostschutz Übergangszeit: Kühlung ist nicht möglich Sommer: Kühlung ist möglich...

  • Seite 96: Beschreibung Der Parameter

    9 Parameter Zähler Beschreibung der Zähler Gel. Energie Kühlen Gelieferte thermische Energie für Kühlen (kWh) AC010 Durchschn. SLF Aktueller durchschnittlicher saisonaler Leistungsfaktor (kWh) AC013 Pumpenbetr.stunden Zähler für die Anzahl der Pumpenbetriebsstunden AC026 Pumpenstarts Zähler für die Anzahl der Pumpenstarts AC027 Std.

  • Seite 97: Betrieb Der Zusatzheizung Im Warmwassermodus

    9 Parameter Wenn der Parameter Verz. ZusatzerzStart (HP030) auf 0 eingestellt ist, wird die Einschaltverzögerung des Zusatzerzeugers entsprechend der Außentemperatur eingestellt: Je niedriger die Außentemperatur, desto schneller wird der Zusatzerzeuger gestartet. Abb.85 Zeitverzögerungskurve für das t Zeit (Minuten) Einschalten des Zusatzerzeugers T Außentemperatur (°C) 1 Verzög.

  • Seite 98: Funktionsbeschreibung

    9 Parameter Funktionsbeschreibung Das Verhalten des Zusatzkessels oder des Elektroheizstabs im Trinkwarmwasserbetrieb hängt von der Konfiguration des Parameters TWW-Regelung(DP051) ab. Wenn TWW-Regelung (DP051) auf Nur WP gestellt ist: das System gibt der Wärmepumpe während der Trinkwarmwasserbereitung Vorrang. Im Trinkwasserbetrieb wird der Zusatzkessel oder der Elektroheizstab nur genutzt, wenn die Einschaltverzögerung für den Zusatzerzeuger im Trinkwasserbetrieb VerzZusatzerzTWW (DP090) abgelaufen ist, es sei denn der Hybridbetrieb ist aktiviert.

  • Seite 99: Verwendung Der Heizkurve

    9 Parameter Tab.93 Phase Beschreibung der Phasen Funktionsbeschreibung Nur bei Trinkwarmwasserbereitung Wenn beim Einschalten des Systems die Trinkwasserbereitung freigege­ ben ist und der Parameter TWW-Regelung (DP051) auf Nur WP eingestellt ist, wird ein Trinkwasserbereitungszyklus für eine maximale Dauer gestar­ tet, die mit dem Parameter Max. Dauer TWW (DP047) eingestellt und fest­ gelegt werden kann.
  • Seite 100 9 Parameter Abb.87 MW-6070170-1 55 °C 50 °C 45 °C 34 °C 30 °C 26 °C 20 °C 15 °C 0 °C 20 °C 10 °C 0 °C -10 °C -20 °C -30 °C 1 Temperatursollwert des Heizkreises CM070 4 Außentemperatur CM210 2 Maximaler Sollwertbereich für die Vorlauftemperatur 5 Grundtemperatur der Kennlinie CP210 / CP220 CP000 = 55 °C...
  • Seite 101 9 Parameter Abb.88 Heizkennlinie ohne Ohne Einstellung der Grundtemperatur der Kennlinie (CP210 / CP220 Grundtemperatur eingestellt auf 15 °C): eine Außentemperatur CM210 von 0 °C ergibt eine Vorlauf-Solltemperatur für den Kreis CM070 von 34 °C. MW-6070163-1 CM070 Wenn CP210 = 15 °C, dann wird CP210 die Raumsolltemperatur CM190 °C (in unserem Beispiel CM190 = 20 °C)..

  • Seite 102: 10 Anschluss- Und Anlagenbeispiele

    10 Anschluss- und Anlagenbeispiele 10 Anschluss- und Anlagenbeispiele 10.1 Anlage mit Heizkörperkreis, Zusatzkessel und Trinkwarmwasserspeicher 10.1.1 Hydraulikschema Abb.90 MW-6070910-1 1 Raumgerät eTwist 6 Absperrventil 2 Überströmventil 7 Entleerungshahn 3 Umschaltventil Heizung/Trinkwarmwasser 8 Frostschutzventile 4 Trinkwarmwasserfühler 9 Rückschlagventil 5 Magnetitabscheider mit Schmutzfänger 7889169 - v04 - 19082025...

  • Seite 103: Anschließen Und Konfigurieren Der Anlage

    10 Anschluss- und Anlagenbeispiele 10.1.2 Anschließen und Konfigurieren der Anlage Abb.91 X6 X6 X2 X2 MW-6070913-1 1 Busanschluss Außeneinheit 4 Umschaltventil Heizung/Trinkwarmwasser 2 Außentemperaturfühler 5 Trinkwarmwasserfühler 3 Raumgerät eTwist 6 OpenTherm-Zusatzkessel 1. Zubehör und Optionen an die Leiterplatte EHC-16 anschließen, dabei die 230-400 V und 0-40 V Kabeldurchführungen berücksichtigen.

  • Seite 104: Anlage Mit 2 Heizkreisen, Einem Zusatzkessel Und Einem Trinkwarmwasserspeicher Mit Zirkulation

    10 Anschluss- und Anlagenbeispiele 5. Die Hauptparameter konfigurieren. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises oder Direkt = Heizkörper CP020 Verbrauchers Diese Einstellung aktiviert nicht die Kühlung. Betrieb LIN-Pumpe Betriebsart LIN-Pumpe PP: Proportionaldruck CP960 Heizkennlinie HK, Steigung Heizk Steigung der Heizkurve.

  • Seite 105: Anschließen Und Konfigurieren Der Anlage

    10 Anschluss- und Anlagenbeispiele 10.2.2 Anschließen und Konfigurieren der Anlage Abb.93 5 5 5 400V~50Hz 400V~50Hz 230V~50Hz 230V~50Hz X6 X6 Laux Naux X2 X2 SCB-17+ MW-1002575-3 1 Busanschluss Außeneinheit 8 Stromversorgung Pumpe - Fußbodenheizkreis 2 Außentemperaturfühler CIRCC 3 Raumgerät eTwist - Heizkörperkreis 9 LIN-Bus Pumpe - Fußbodenheizkreis CIRCC 4 Raumgerät eTwist - Fußbodenheizkreis 10 TWW-Zirkulationspumpe...
  • Seite 106 10 Anschluss- und Anlagenbeispiele 4. Den Betrieb der Pumpe der Inneneinheit konfigurieren Tab.95 Parameter Beschreibung Einstellung erforderlich Funktion LIN-Pumpe Konfiguration LIN-Pumpe Heizkreis HP210 5. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > CIRCA 6. Die Hauptparameter für CIRCA konfigurieren Parameter Beschreibung Einstellung erforderlich...

  • Seite 107: Anlage Mit Zwei Heizkreisen, Einem Zusatzkessel Und Einem Pufferspeicher Als Hydraulische Weiche

    10 Anschluss- und Anlagenbeispiele 10. Die TWW-Zirkulation konfigurieren. Parameter Beschreibung Einstellung erforderlich TWW-Zirkulation TWW-Zirkulationskreis aktiviert DP450 Betr. Zirk.pumpe Auswahl Betriebsart Zirkulationspumpe Pumpe f. TWW-Komfort DP050 Zeit Zirk.pumpe EIN Zykl. Einschaltzeit Zirkulationspumpe Einstellbar von 0 Min bis 20 Min DP052 Zeit Zirk.pumpe AUS Zykl.

  • Seite 108: Anschließen Und Konfigurieren Der Anlage

    10 Anschluss- und Anlagenbeispiele 10.3.2 Anschließen und Konfigurieren der Anlage Abb.95 9 9 9 9 9 11 1 X6 X6 SCB-17+ MW-1002577-3 1 Busanschluss Außeneinheit 9 Sicherheitstemperaturbegrenzer - 2 Außentemperaturfühler Fußbodenheizkreis CIRCC 3 Raumgerät eTwist - Fußbodenheizkreis CIRCB 10 Vorlauffühler - Fußbodenheizkreis CIRCC 4 Sicherheitstemperaturbegrenzer - 11 Stromversorgung Ein/Aus-Pumpe - Fußbodenheizkreis CIRCB...
  • Seite 109 10 Anschluss- und Anlagenbeispiele 4. Den Betrieb der Pumpe der Inneneinheit konfigurieren Tab.96 Parameter Beschreibung Einstellung erforderlich Funktion LIN-Pumpe Konfiguration LIN-Pumpe System HP210 5. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > CIRCA 6. CIRCA deaktivieren. Tab.97 Parameter Beschreibung...

  • Seite 110: Anlage Mit 2 Heizkreisen, Einem Elektrischen Zusatzerzeuger Und Einem Solar-Trinkwarmwasserspeicher Mit

    10 Anschluss- und Anlagenbeispiele 11. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Pufferspeicher-Konfiguration 12. Die Parameter des Pufferspeichers konfigurieren. Tab.100 Parameter Beschreibung Einstellung erforderlich Pufferspeichertyp Pufferspeichertyp Ein Sensor BP001 Puffer H/K Strategie Heiz /- Kühlstrategie bei Verwendung Berechneter Sollwert BP002 eines Pufferspeichers...

  • Seite 111: Anschließen Und Konfigurieren Der Anlage

    10 Anschluss- und Anlagenbeispiele 10.4.2 Anschließen und Konfigurieren der Anlage Abb.97 5 5 5 400V~50Hz 400V~50Hz 230V~50Hz 230V~50Hz Laux Naux X2 X2 SCB-17+ MW-1002576-2 1 Busanschluss Außeneinheit 9 LIN-Bus Pumpe - Fußbodenheizkreis CIRCC 2 Außentemperaturfühler 10 Stromversorgung der TWW-Zirkulationspumpe 3 Raumgerät eTwist - Heizkörperkreis 11 Umschaltventil Heizung/Trinkwarmwasser 4 Raumgerät eTwist - Fußbodenheizkreis 12 Trinkwarmwasserfühler, Wärmepumpenkreis...
  • Seite 112 10 Anschluss- und Anlagenbeispiele 4. Den Betrieb der Pumpe der Inneneinheit konfigurieren Tab.101 Parameter Beschreibung Einstellung erforderlich Funktion LIN-Pumpe Konfiguration LIN-Pumpe Heizkreis HP210 5. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > CIRCA 6. Die Parameter für CIRCA konfigurieren. Parameter Beschreibung Einstellung erforderlich...

  • Seite 113: Anlage Mit 3 Heizkreisen Und Elektrischem Zusatzerzeuger

    10 Anschluss- und Anlagenbeispiele 11. Für den Zugang zu den Parametern für die Pumpe der Solaranlage dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann >Anlage einrichten > Solar > Menü Erweiterte Einstellungen der Solarkollektorpumpe 12. Die Parameter für die Pumpe der Solaranlage einstellen. Parameter Beschreibung Einstellung erforderlich...

  • Seite 114: Anschließen Und Konfigurieren Der Anlage

    10 Anschluss- und Anlagenbeispiele 1 Überströmventil 6 Magnetitabscheider mit Schmutzfänger 2 Verteiler-Set für 2/3 Kreise 7 Absperrventil 3 3-Wege-Mischerset 8 Entleerungshahn 4 Raumgerät eTwist 9 Frostschutzventile 5 Set für zusätzliche Heizkreise 7866496 10.5.2 Anschließen und Konfigurieren der Anlage Abb.99 10 0 10 0 0 1 1 1 1 12 2...
  • Seite 115 10 Anschluss- und Anlagenbeispiele 3. Dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Wärmepumpe > Erweitert 4. Den Betrieb der Pumpe der Inneneinheit konfigurieren Tab.102 Parameter Beschreibung Einstellung erforderlich Funktion LIN-Pumpe Konfiguration LIN-Pumpe Heizkreis HP210 5. Dem unten angegebenen Menüpfad folgen. Menüpfad >...

  • Seite 116: 11 Solaranlagen

    11 Solaranlagen 10. Die Hauptparameter für CIRCB1 konfigurieren. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises oder Mischerheizkreis CP021 Verbrauchers Pumpentyp Angeschlossener Pumpentyp Schaltend CP451 Heizkennlinie HK, Steigung Heizk Steigung der Heizkurve. Zwischen 0,4 und 0,7 (für Fußboden­ CP231 heizkreis) einstellen Die Werte der Heizkurve für optimalen Komfort anpassen.

  • Seite 117: Auswahl Des Solaranlagentyps

    11 Solaranlagen Funktionsschema Anlagentyp Beschreibung (SP287) Ost/West-1 Speicher Solaranlage mit zwei Sets Solarkollektoren mit Ost/West-Aus­ richtung und einem Speicher Mögliche Optionen: Kühlkörper Gebläsekonvektor MW-1002491-1 2 Speicher-2 Pumpen Solaranlage mit zwei Speichern und Pumpenlogik Mögliche Optionen: Kühlkörper Gebläsekonvektor MW-1002492-1 2Speicher-1WTauscher Solaranlage mit Wärmeaustausch zwischen zwei Speichern Mögliche Optionen: Kühlkörper Gebläsekonvektor...

  • Seite 118: Sp287 = 1Schichtsp.-1Ventil

    11 Solaranlagen 11.3 SP287 = 1Schichtsp.-1Ventil 11.3.1 Anschluss und Konfiguration einer Solaranlage mit Schichtheizung Anwendungsbeispiel Abb.100 SCB-17+ MW-1002496-1 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 4 Signal nur für PWM-Pumpe, sofern vorhanden 2 Unterer Temperaturfühler Solarspeicher: Fühler 5 Umschaltventil NTC10K oder PT1000 6 Oberer Temperaturfühler Solarspeicher: Fühler 3 Stromversorgung Solarkollektorpumpe: PMW- oder NTC10K oder PT1000...

  • Seite 119: Anschluss Und Konfiguration Einer Solaranlage Mit Schichtheizung Und Kühlkörper

    11 Solaranlagen 4. Die Pumpenparameter konfigurieren: Tab.106 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen. PWM-Pumpe Ein/Aus (Ein/Aus) Permanente Phase 3WV Das 3-Wege-Ventil hat eine permanente Phase. Nein SP289 5. Gegebenenfalls die Standardwerte für die Temperaturparameter und die Pumpenkonfiguration ändern.

  • Seite 120: Anschluss Und Konfiguration Einer Solaranlage Mit Schichtheizung Und Einem Gebläsekonvektor

    11 Solaranlagen 3. Für den Zugang zu den Parametern der Pumpe dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Erweitert 4. Die Pumpenparameter konfigurieren: Tab.108 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen.

  • Seite 121: Sp287 = 1 Speicher - 1 Pumpe

    11 Solaranlagen 2. Die Anlagenparameter konfigurieren: Tab.109 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. 1Schichtsp.-1Ventil SP287 Solarbetrieb Auswählen der Betriebsart für Solaranlage. Trinkwasser SP010 Das Speicherelement für die Solarwärme bestimmen. Solarfühlertyp Auswählen des Typs des Solarkollektorfühlers. Je nach Fühler: SP011 Den Typ des Solarkollektorfühlers bestimmen.

  • Seite 122: Anschluss Und Konfiguration Einer Standard-Solaranlage Mit Einem Kühlkörper

    11 Solaranlagen 1. Für den Zugang zu den Parametern der Anlage dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Anlagentyp 2. Die Anlagenparameter konfigurieren: Tab.111 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. 1 Speicher - 1 Pumpe SP287 Solarbetrieb...

  • Seite 123: Anschluss Und Konfiguration Einer Standard-Solaranlage Mit Gebläsekonvektor

    11 Solaranlagen 1. Für den Zugang zu den Parametern der Anlage dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Anlagentyp 2. Die Anlagenparameter konfigurieren: Tab.113 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. 1 Speicher - 1 Pumpe SP287 Solarbetrieb...
  • Seite 124 11 Solaranlagen 5 Umschaltventil 6 Gebläsekonvektor Konfigurieren der Anlage 1. Für den Zugang zu den Parametern der Anlage dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Anlagentyp 2. Die Anlagenparameter konfigurieren: Tab.115 Parameter Beschreibung Einstellung erforderlich Art Solarinst.

  • Seite 125: Anschluss Und Konfiguration Einer Solaranlage Mit Der Wärmepumpe Als Zusatzerzeuger

    11 Solaranlagen 11.4.4 Anschluss und Konfiguration einer Solaranlage mit der Wärmepumpe als Zusatzerzeuger Anwendungsbeispiel Abb.106 SCB-17+ MW-1002484-1 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 5 Stromversorgung Solarkreispumpe: PMW- oder Ein/ 2 Heizkreis-Umschaltventil - Trinkwasserkreis Aus-Pumpe 3 Oberer Temperaturfühler Solarspeicher: Fühler 6 Signal nur für PWM-Pumpe NTC10K oder PT1000 4 Unterer Temperaturfühler Solarspeicher: Fühler NTC10K oder PT1000...

  • Seite 126: Sp287 = 2 Speicher-1 Ventil

    11 Solaranlagen 4. Die Pumpenparameter konfigurieren: Tab.118 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen. PWM-Pumpe Ein/Aus (Ein/Aus) Permanente Phase 3WV Das 3-Wege-Ventil hat eine permanente Phase. Nein SP289 5. Gegebenenfalls die Standardwerte für die Temperaturparameter und die Pumpenkonfiguration ändern.

  • Seite 127: Anschluss Und Konfiguration Einer Solaranlage Mit Zwei Solar-Trinkwarmwasserspeichern, Einem

    11 Solaranlagen 2. Die Anlagenparameter konfigurieren: Tab.119 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. 2 Speicher-1 Ventil SP287 Solarbetrieb Auswählen der Betriebsart für Solaranlage. TWW + HZG SP010 Das Speicherelement für die Solarwärme bestimmen. Prio Speicherladung Priorität Speicherladung zum Speichern von Solarenergie.
  • Seite 128 11 Solaranlagen Konfigurieren der Anlage 1. Für den Zugang zu den Parametern für die Anlage dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Anlagentyp 2. Die Anlagenparameter konfigurieren: Tab.121 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation.

  • Seite 129: Anschluss Und Konfiguration Einer Solaranlage Mit Zwei Solar-Trinkwarmwasserspeichern, Einem

    11 Solaranlagen 11.5.3 Anschluss und Konfiguration einer Solaranlage mit zwei Solar-Trinkwarmwasserspeichern, einem Umschaltventil und einem Gebläsekonvektor Anwendungsbeispiel Abb.109 SCB-17+ MW-1002504-1 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 5 Umschaltventil 2 Temperaturfühler Solarspeicher: Fühler NTC10K 6 Temperaturfühler des zweiten Solarspeichers: oder PT1000 Fühler NTC10K oder PT1000 3 Stromversorgung Solarkollektorpumpe: PMW- oder 7 Stromversorgung Pumpe Kühlkörper...

  • Seite 130: Sp287 = Ost/West-1 Speicher

    11 Solaranlagen 4. Die Pumpenparameter konfigurieren: Tab.124 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen. PWM-Pumpe Ein/Aus (Ein/Aus) Permanente Phase 3WV Das 3-Wege-Ventil hat eine permanente Phase. Nein SP289 5. Gegebenenfalls die Standardwerte für die Temperaturparameter und die Pumpenkonfiguration ändern.

  • Seite 131: Anschluss Und Konfiguration Einer Solaranlage Mit Ost/West Ausgerichteten Solarkollektoren Und Einem

    11 Solaranlagen 3. Für den Zugang zu den Parametern der Pumpe dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Erweitert 4. Die Pumpenparameter konfigurieren: Tab.126 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen.

  • Seite 132: Anschluss Und Konfiguration Einer Solaranlage Mit Ost/West Ausgerichteten Solarkollektoren Und Einem

    11 Solaranlagen 2. Die Anlagenparameter konfigurieren: Tab.127 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. Ost/West-1 Speicher SP287 Solarbetrieb Auswählen der Betriebsart für Solaranlage. Trinkwasser SP010 Das Speicherelement für die Solarwärme bestimmen. Solarfühlertyp Auswählen des Typs des Solarkollektorfühlers. Je nach Fühler: SP011 Den Typ des Solarkollektorfühlers bestimmen.
  • Seite 133 11 Solaranlagen Konfigurieren der Anlage 1. Für den Zugang zu den Parametern der Anlage dem unten angegebenen Menüpfad folgen. Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Anlagentyp 2. Die Anlagenparameter konfigurieren: Tab.129 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation.

  • Seite 134: Sp287 = 2 Speicher-2 Pumpen

    11 Solaranlagen 11.7 SP287 = 2 Speicher-2 Pumpen 11.7.1 Anschluss und Konfiguration einer Solaranlage mit zwei Solar-Trinkwarmwasserspeichern und zwei Pumpen Anwendungsbeispiel Abb.113 SCB-17+ MW-1002505-1 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 5 Stromversorgung zweite Solarkollektorpumpe: 2 Temperaturfühler Solarspeicher: Fühler NTC10K PMW- oder Ein/Aus-Pumpe oder PT1000 6 Signal nur für PWM-Pumpe - zweiter Kreis 3 Stromversorgung erste Solarkollektorpumpe: PMW-...

  • Seite 135: Und Einem Kühlkörper

    11 Solaranlagen 4. Die Pumpenparameter konfigurieren: Tab.132 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen. PWM-Pumpe Ein/Aus (Ein/Aus) 5. Gegebenenfalls die Standard-Parameterwerte für die Temperatur und die Pumpenkonfiguration ändern. 11.7.2 Anschluss und Konfiguration einer Solaranlage mit zwei Solar-Trinkwarmwasserspeichern, zwei Pumpen und einem Kühlkörper Anwendungsbeispiel Abb.114...

  • Seite 136: Und Einem Gebläsekonvektor

    11 Solaranlagen 2. Die Anlagenparameter konfigurieren: Tab.133 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. 2 Speicher-2 Pumpen SP287 Solarbetrieb Auswählen der Betriebsart für Solaranlage. TWW + HZG SP010 Das Speicherelement für die Solarwärme bestimmen. Solarfühlertyp Auswählen des Typs des Solarkollektorfühlers. Je nach Fühler: SP011 Den Typ des Solarkollektorfühlers bestimmen.
  • Seite 137 11 Solaranlagen 5 Stromversorgung zweite Solarkollektorpumpe: 8 Stromversorgung Pumpe Kühlkörper PMW- oder Ein/Aus-Pumpe 9 Stromversorgung Gebläsekonvektor 6 Signal nur für PWM-Pumpe - zweiter Kreis 7 Temperaturfühler des zweiten Solarspeichers: Fühler NTC10K oder PT1000 Konfigurieren der Anlage 1. Für den Zugang zu den Parametern der Anlage dem unten angegebenen Menüpfad folgen.

  • Seite 138: Sp287 = 2Speicher-1Wtauscher

    11 Solaranlagen 11.8 SP287 = 2Speicher-1WTauscher 11.8.1 Anschluss und Konfiguration einer Solaranlage mit Austausch zwischen zwei Solar- Trinkwarmwasserspeichern Anwendungsbeispiel Abb.116 SCB-17+ MW-1002508-1 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 5 Stromversorgung zweite Solarkollektorpumpe: 2 Unterer Temperaturfühler des ersten Solarkollektors: PMW- oder Ein/Aus-Pumpe Fühler NTC10K oder PT1000 6 Oberer Temperaturfühler des ersten Solarkollektors: 3 Stromversorgung erste Solarkollektorpumpe: PMW-...

  • Seite 139: Anschluss Und Konfiguration Einer Solaranlage Mit Austausch Zwischen Zwei Solar-Trinkwarmwasserspeichern Und Einem Kühlkörper

    11 Solaranlagen 4. Die Pumpenparameter konfigurieren: Tab.138 Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps. Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen. PWM-Pumpe Ein/Aus (Ein/Aus) 5. Gegebenenfalls die Standard-Parameterwerte für die Temperatur und die Pumpenkonfiguration ändern. 11.8.2 Anschluss und Konfiguration einer Solaranlage mit Austausch zwischen zwei Solar- Trinkwarmwasserspeichern und einem Kühlkörper Anwendungsbeispiel Abb.117...

  • Seite 140: Anschluss Und Konfiguration Einer Solaranlage Mit Austausch Zwischen Zwei Solar-Trinkwarmwasserspeichern Und Einem Gebläsekonvektor

    11 Solaranlagen 2. Die Anlagenparameter konfigurieren: Tab.139 Parameter Beschreibung Einstellung erforderlich Art Solarinst. Wählt die Art der Solaranlageninstallation. 2Speicher-1WTauscher SP287 Solarbetrieb Auswählen der Betriebsart für Solaranlage. TWW + HZG SP010 Das Speicherelement für die Solarwärme bestimmen. Solarfühlertyp Auswählen des Typs des Solarkollektorfühlers. Je nach Fühler: SP011 Den Typ des Solarkollektorfühlers bestimmen.

  • Seite 141: Funktionen Der Solaranlage

    11 Solaranlagen 5 Stromversorgung zweite Solarkollektorpumpe: 7 Temperaturfühler des zweiten Solarspeichers: PMW- oder Ein/Aus-Pumpe Fühler NTC10K oder PT1000 6 Oberer Temperaturfühler des ersten Solarkollektors: 8 Stromversorgung Pumpe Kühlkörper Fühler NTC10K oder PT1000 9 Stromversorgung Gebläsekonvektor Konfigurieren der Anlage 1. Für den Zugang zu den Parametern der Anlage dem unten angegebenen Menüpfad folgen.

  • Seite 142: Solarkühlung

    11 Solaranlagen Tab.143 Parameter Beschreibung Mögliche Einstellungen Max HZG Reduzierung Reduzierung des HZG-Puffersollwerts, wenn der Solarkollektor von 1 bis 20 °C SP282 maximale Wärme liefert Werkseinstellung: 0 °C Max. Absenkung TWW Reduzierung des TWW-Sollwerts, wenn der Solarkollektor von 1 bis 20 °C SP283 maximale Wärme liefert Werkseinstellung: 0 °C...

  • Seite 143: Röhrenkollektor

    11 Solaranlagen Parameter Beschreibung Mögliche Einstellungen SpeicherprioRückkühl Speicherpriorität Solarkollektor-Rückkühlbetrieb Heizkreis oder Trinkwasser SP057 Mit diesem Parameter wird die Priorität für die Kühlung bei einer Anlage mit einem Solar-Trinkwarmwasserspeicher und einem Pufferspeicher festgelegt. Heizkreis: Der Pufferspeicher wird vorrangig vor der Kühlung des Solar-Trinkwarmwasserspeichers auf die durch HZG- Temp.

  • Seite 144: 11.10 Schutzfunktionen Für Die Solaranlage

    11 Solaranlagen 11.10 Schutzfunktionen für die Solaranlage 11.10.1 Frostschutz für Solarkollektoren Die Solarkollektorpumpe ist für eine durch Pumpe EIN Frost (SP291) festgelegte Mindestdauer aktiv, wenn die Temperatur der Solarkollektoren unter die Temperatur Tmin Solarkollektor (SP031) fällt. Die Solarkollektorpumpe stoppt, wenn die Temperatur der Solarkollektoren wieder über die Temperatur Tmin Solarkollektor (SP031), erhöht um die Frostschutz-Hysterese Frostschutz-Hyst (SP032), steigt.

  • Seite 145: 11.11 Liste Der Solar-Parameter

    11 Solaranlagen Menüpfad > Fachmann > Anlage einrichten > Solaranlagen > Erweitert Tab.149 Parameter Beschreibung Einstellung erforderlich Tmax Wärmeträger Maximale Temperatur Wärmeträgermedium für Einstellbar von 60 °C bis SP000 Solarkollektorpumpe 200 °C Tabw. Verdampfung Verdampfungstemperaturabweichung des Solarkollektors Einstellbar von 5 °C bis 40 SP021 °C 11.11 Liste der Solar-Parameter...
  • Seite 146 11 Solaranlagen Parameter Beschreibung Werkseinstellung Solltemp TWW- Temperatur-Sollwert für das Laden des TWW-Speichers. 45 °C Ladung Einstellbar von 8 °C bis 60 °C SP044 Max SollT TWW- Maximale Solltemperatur für das Laden des TWW-Speichers. 60 °C Ladung Einstellbar von 8 °C bis 90 °C SP045 SollTemp TWW- Sollwert für Grenztemperatur des TWW-Speichers...
  • Seite 147 11 Solaranlagen Parameter Beschreibung Werkseinstellung Röhr-kollektor Ende Endzeit der Solarröhrenkollektorfunktion 00:00 SP079 Röhr-kollektor Ende Endzeit der Solarröhrenkollektorfunktion 00:00 SP080 MaxVerzögKollekPum Maximale Verzögerungszeit für das Einschalten der Solarkollektorpumpe 30 min Einstellbar von 0 Min bis 60 Min SP089 MaxVerzögKollekPum Maximale Verzögerungszeit für das Einschalten der Solarkollektorpumpe 30 min Einstellbar von 0 Min bis 60 Min SP090...
  • Seite 148 11 Solaranlagen Parameter Beschreibung Werkseinstellung Temp.Absenkung Min. negativer dT (Temperaturabsenkschritt), der zu Verringerung der 0 °C Pumpe Pumpendrehzahl um 10% führt SP193 Einstellbar von 0 °C bis 30 °C Drehzahlschritte dT Drehzahlschritte der Solarkollektorpumpe (ausgedrückt in Prozent) für die SP202 DeltaT-Regelung Einstellbar von 0 % bis 100 % Drehzahlschritte dT...

  • Seite 149: Fachmann > Signale > Solaranlagen

    11 Solaranlagen Parameter Beschreibung Werkseinstellung Extra Solarspeicher Aktivieren/Deaktivieren des Vorhandenseins eines zusätzlichen Nein SP301 Solarspeichers Nein Hyst-Solarspeicher Die Temperaturhysterese für die Sollwerte des Solarspeichers (Nennwert, 1 °C SP306 Höchstwert und Grenzwert) Einstellbar von 1 °C bis 40 °C Verz. Rücklauf aus Ausschaltverzögerung der Kollektorpumpe nach Erfüllung der 2 Sek.

  • Seite 150: Fachmann > Zähler > Solaranlagen

    11 Solaranlagen Meldungen Beschreibung der Meldungen Status Solarkessel Aktueller Status Solarkessel SM020 Standby Frostschutz Pumpenschutz Kollektorschutz Ladung TWW Ladung HZG Rückkühlung Solarröhre Status TWW-Speicher Aktueller Status des TWW-Speichers SM021 Bereit zum Laden Nenntemp. Ladung Max. Temp. Ladung Grenztemp. Ladung Status HZG-Speicher Aktueller Status Heizung-Solarpufferspeicher SM022 Bereit zum Laden...

  • Seite 151: 12 Bedienung

    12 Bedienung 12 Bedienung 12.1 Aktivieren/Deaktivieren der Kindersicherung Die Kindersicherung verhindert, dass Kinder versehentlich die Einstellungen ändern. Die Kindersicherung ist nur aktiv, wenn der Bildschirm im Standby-Zustand ist. Bei aktiver Kindersicherung können die Einstellungen durch kurzes gleichzeitiges Drücken der Tasten vorübergehend aufgerufen werden.

  • Seite 152: Individuelles Anpassen Der Heizkreise

    12 Bedienung 12.3 Individuelles Anpassen der Heizkreise 12.3.1 Definition des Begriffs „Heizkreis“ Abb.121 Heizkreis: Begriff für die verschiedenen hydraulischen Kreise. Er bezeichnet mehrere Räume, die vom selben Heizkreis versorgt werden. Tab.154 Beispiel: Werkseitige Bezeich­ Taste Heizkreis nung Heizkreis 1 CIRCA Heizkreis 2 CIRCB MW-1001145-2...

  • Seite 153: Ändern Der Bezeichnung Einer Aktivität

    12 Bedienung Abb.124 Tab.155 Beispiel Raumtemperatur-Soll­ °C Start der Aktivität Aktivität wert 6:30 20 °C Morgens 9:00 19 °C Abwesend 17:00 20 °C Zu Hause 06:30 09:00 17:00 20:00 23:00 20:00 22 °C Abends MW-1001144-2 23:00 16 °C Schlafen 12.4.2 Ändern der Bezeichnung einer Aktivität Die Bezeichnung der einzelnen Aktivitäten ist werkseitig voreingestellt: Morgens, Schlafen, Zu Hause, Abends, Abwesend und Eigene.

  • Seite 154: Raumtemperatur Für Einen Heizkreis

    12 Bedienung 12.5 Raumtemperatur für einen Heizkreis 12.5.1 Auswählen der Betriebsart Zum Einstellen der Raumtemperatur der einzelnen Wohnbereiche können Sie zwischen fünf Betriebsarten wählen. Wenn Sie ein programmierbares Ein-/Aus-Raumgerät verwenden, empfehlen wir die Betriebsart Manuell für den Heizkreis. Wenn Sie OpenTherm oder R-bus verwenden, empfehlen wir die Betriebsart Programmierung, die es ermöglicht, die Raumtemperatur entsprechend Ihren Aktivitäten anzupassen, was den Stromverbrauch optimiert.

  • Seite 155: Aktivieren Und Konfigurieren Eines Zeitprogramms Für Kühlung

    12 Bedienung Abb.133 5. Zum Ändern des Zeitprogramms das gewünschte Programm auswählen. Die für Montag programmierten Aktivitäten werden angezeigt. Die letzte Aktivität des Tages bleibt bis zur ersten Aktivität des folgenden Tages aktiviert. 6. Den zu ändernden Tag wählen. 7. Entsprechend Ihren Bedürfnissen folgende Schritte ausführen: MW-6000862-2 Tab.157 Maßnahme...

  • Seite 156: Vorübergehendes Ändern Der Raumtemperatur

    12 Bedienung Abb.136 4. Den zu ändernden Tag wählen. 5. Entsprechend Ihren Bedürfnissen folgende Schritte ausführen: MW-6000882-1 Tab.158 Maßnahme Verfahren Die Zeiteinstellungen für programmierte Aktivitä­ Eine programmierte Aktivität anwählen. ten ändern. Taste drücken. Die Startzeit und/oder die zugehörige Aktivität ändern. Die Änderung mit Bestätigen speichern.

  • Seite 157: Trinkwarmwassertemperatur

    12 Bedienung 12.6 Trinkwarmwassertemperatur 12.6.1 Auswählen der Betriebsart Für die Trinkwarmwasserbereitung kann zwischen fünf Betriebsarten gewählt werden. Wir empfehlen die Betriebsart Programm, die es ermöglicht, die Zeiten für die Trinkwasserbereitung entsprechend Ihren Bedürfnissen zu programmieren und den Stromverbrauch optimiert. Abb.140 1.

  • Seite 158: Trinkwasserbereitung Erzwingen

    12 Bedienung Abb.145 5. Zum Ändern des Zeitprogramms das gewünschte Programm auswählen. Die für Montag programmierten Aktivitäten werden angezeigt. Die letzte Aktivität des Tages bleibt bis zur ersten Aktivität des folgenden Tages aktiviert. MW-6000887-1 Abb.146 6. Den zu ändernden Tag wählen. 7.

  • Seite 159: Ändern Der Trinkwasser-Solltemperaturen

    12 Bedienung Abb.149 4. Temporär wählen. 5. Die Zeit angeben, wann die Abweichung beendet wird. 6. Die Abweichung mit Bestätigen bestätigen. Um die Abweichung abzubrechen, eine andere Betriebsart wählen. Scheduling Manual Temporary Holiday MW-6070676-01 12.6.4 Ändern der Trinkwasser-Solltemperaturen Die Trinkwasserbereitung funktioniert mit zwei Solltemperaturparametern: Komfort TWW Sp.: Verwendet in den Betriebsarten Zeitprogramm, Manuell und Temporär TWW-Sollwert Eco: Verwendet in den Betriebsarten Zeitprogramm,...

  • Seite 160: Abschalten Der Heizung Im Sommer

    12 Bedienung Abb.154 1. Auf dem Startbildschirm die Taste drücken. MW-6000868-2 Abb.155 2. Kühlen erzwingen Ein/Aus wählen. 3. Den gewünschten Wert auswählen: Ja: Kühlung ist aktiv, unabhängig von der Außentemperatur. Nein: Das System aktiviert die Kühlung automatisch in Abhängigkeit von der Außentemperatur. 4.

  • Seite 161: Abwesenheitsperioden Bzw. Urlaubszeiten

    12 Bedienung 12.7.5 Abwesenheitsperioden bzw. Urlaubszeiten Ihr Gerät regelt die Heizung automatisch in Abhängigkeit von der Außentemperatur. Auf Wunsch kann die Heizung unabhängig von der Außentemperatur abgeschaltet und gleichzeitig die Funktionen Trinkwasserbereitung und Kühlen aufrechterhalten werden. Im Falle einer mehrwöchigen Abwesenheit können die Raumtemperatur und die Warmwassertemperatur gesenkt werden, um Energie zu sparen.

  • Seite 162: Frostschutz

    12 Bedienung 6. Die gewünschte Temperatur während der Abwesenheitsperiode angeben. Wichtig: Bei einem Trinkwasserkreis wird die Solltemperatur während einer Abwesenheitsperiode automatisch auf den Parameter TWW- Sollwert Eco eingestellt. 7. Die Einstellung mit Bestätigen bestätigen. 12.7.6 Frostschutz Wenn die Temperatur des Heizungswassers in der Wärmepumpe zu sehr absinkt, wird die integrierte Schutzvorrichtung ausgelöst.

  • Seite 163: Wärmepumpe Ein- Und Ausschalten

    13 Benutzerhinweise 12.9 Wärmepumpe ein- und ausschalten 12.9.1 Wärmepumpe einschalten 1. Außen- und Inneneinheit gleichzeitig einschalten. Wichtig: Außen- und Inneneinheit werden über den Leitungsschutzschalter mit Strom versorgt. Die Wärmepumpe startet einen automatischen Entlüftungszyklus (der etwa drei Minuten dauert), der bei jedem Einschalten der Stromversorgung ausgeführt wird.

  • Seite 164: Entleeren Einer Mit Manuellen Entleerungsventilen Ausgestatteten Anlage

    14 Wartung Abb.166 2. Die außen in der Nähe der Außeneinheit angebrachten Frostschutzventile (a) ausfindig machen. 3. Prüfen, ob Wasser aus den Frostschutzventilen austritt. Wasser tritt aus Zu ergreifende Maßnahme Keine unmittelbare Gefahr des Einfrierens. Die Frostschutzventi­ le regelmäßig überprüfen, bis die Stromversorgung wiederherge­...

  • Seite 165: Liste Der Inspektions- Und Wartungsarbeiten

    14 Wartung Vorsicht! Wartungsarbeiten an der Wärmepumpe und an der Heizungsanlage dürfen nur von qualifizierten Fachhandwerkern durchgeführt werden. Stromschlaggefahr! Vor jeglichen Arbeiten die Wärmepumpe und den Zusatzkessel oder Heizelement, sofern vorhanden, spannungslos schalten. Stromschlaggefahr! Den Ladezustand der Kondensatoren der Außeneinheit überprüfen.

  • Seite 166: Den Wasserdruck Kontrollieren

    14 Wartung Checkliste Auszuführende Vorgänge Durchfluss im Heizmodus Den Durchfluss in den verschiedenen Heizkreis überprüfen. Siehe betreffendes Kapitel. Wasserdruck Empfohlener Wasserdruck: 0,15 bis 0,2 MPa (1,5 bis 2 bar) Verkleidung Die Außenflächen des Geräts mit einem feuchten Lappen und einem milden Reinigungsmittel reinigen. Frostschutz Die ordnungsgemäße Funktion der Komponenten des auto­...

  • Seite 167: Austausch Der Batterie Des Bedienfelds

    15 Fehlerbehebung 14.6 Austausch der Batterie des Bedienfelds Wenn die Inneneinheit ausgeschaltet ist, übernimmt die Batterie des Bedienfelds, damit die richtige Zeit behalten wird. Die Batterie muss ersetzt werden, wenn die Zeit nicht mehr gespeichert wird. 1. Die Frontverkleidung durch festes Ziehen nach oben abnehmen. 2.

  • Seite 168: Liste Der Warncodes In Zusammenhang Mit Der Leiterplatte Scb-17

    15 Fehlerbehebung Tab.167 Liste der Warncodes Code Meldung Beschreibung A02.06 Wasserdruckwarnung Wasserdruckwarnung aktiv A02.18 OV-Fehler Objektverzeichnis-Fehler A02.22 Durchfl.-Systemwarn. Wasserdurchfluss-Systemwarnung aktiv A02.55 Ungült. /fehl. SNR Ungültige oder fehlende Seriennr. A06.111 WP defekt Fehler an der Wärmepumpeneinheit Dieser Fehler wird von der Außeneinheit generiert. Für die Anzeige des spezi­ fischen Fehlercode für die Außeneinheit siehe Fehlerdetails.
  • Seite 169 15 Fehlerbehebung Das System versucht automatisch, den Fehler zu korrigieren (z.B. im Falle eines Fehlers im Zusammenhang mit dem Durchfluss). Der Fehler ist immer noch vorhanden und das System arbeitet im Fehlermodus (z.B. bei einem Fehler an der Außeneinheit wird dann das zusätzliche elektrische Heizgerät oder der Zusatzkessel gestartet).
  • Seite 170 15 Fehlerbehebung Code Meldung Beschreibung H00.48 TWp-Vorlauf geschl. Wärmepumpen-Vorlauf-Temp.-Fühler kurzgeschl. o. misst eine Temperatur oberhalb des Messbereichs Verdrahtung zwischen Hauptleiterplatte und Fühler überprüfen. Überprüfen, ob der Fühler ordnungsgemäß montiert wurde. Widerstandswert des Fühlers überprüfen. Fühler ersetzen, falls erforderlich. H00.49 TWp-Vorlauf fehlt Wärmepumpen-Vorlauftemperaturfühler wurde erwartet, aber nicht gefunden Verkabelung zwischen Hauptleiterplatte und Fühler überprüfen.
  • Seite 171 15 Fehlerbehebung Code Meldung Beschreibung H02.09 Teilw. Sperre Teilweise Sperre des Gerätes erkannt Eingang BL an der Klemmleiste der Hauptleiterplatte ist offen: Den Kontakt am Eingang BL überprüfen. Verkabelung überprüfen. Parameter AP001 und AP100 überprüfen. H02.10 Vollst. Sperre Vollständige Sperre des Gerätes erkannt Eingang BL an der Klemmleiste der Hauptleiterplatte ist offen: Den Kontakt am Eingang BL überprüfen.
  • Seite 172 15 Fehlerbehebung Code Meldung Beschreibung H06.17 DeltaT ZH max Grenze Die Temperaturdifferenz auf der Zentralheizungsseite übersteigt den maximalen Grenzwert. Dieser Fehler wird von der Außeneinheit generiert. Für die Anzeige des spezifischen Fehlercode für die Außeneinheit siehe Fehlerdetails. Prüfen, ob der Filter gereinigt werden muss. Sicherstellen, dass sich keine Luft im System befindet (Entlüften).
  • Seite 173 15 Fehlerbehebung Code Meldung Beschreibung H06.28 Komm. IM - AM Kommunikationsfehler zwischen Innen- und Außeneinheit Dieser Fehler wird von der Außeneinheit generiert. Für die Anzeige des spezifischen Fehlercode für die Außeneinheit siehe Fehlerdetails. Die Hauptleiterplatte B und die Hauptregelungsleiterplatte des Hydraulikmoduls sind nicht angeschlossen.
  • Seite 174 15 Fehlerbehebung Code Meldung Beschreibung H06.36 Gebläsemotor Anomalie am Außenmodul-Gebläsemotor. Dieser Fehler wird von der Außeneinheit generiert. Für die Anzeige des spezifischen Fehlercode für die Außeneinheit siehe Fehlerdetails. Ein starker Wind bläst gegen das Gebläse, so dass es sich in die entgegengesetzte Richtung dreht.
  • Seite 175 15 Fehlerbehebung Code Meldung Beschreibung H06.65 WP Temp. Kühlen hoch WP Kältemittelaustrittstemperatur im Kühlbetrieb zu hoch Dieser Fehler wird von der Außeneinheit generiert. Für die Anzeige des spezifischen Fehlercode für die Außeneinheit siehe Fehlerdetails. Die Abdeckung des Wärmetauschers wurde nicht abgenommen. Entfernen. Der Wärmetauscher ist verschmutzt oder verstopft.

  • Seite 176: Liste Der Blockiercodes In Zusammenhang Mit Der Leiterplatte Scb-17

    15 Fehlerbehebung Code Meldung Beschreibung H06.75 Durchflussfehler AE In der Außeneinheit liegt ein Wasserdurchflussfehler vor Dieser Fehler wird von der Außeneinheit generiert. Für die Anzeige des spezifischen Fehlercode für die Außeneinheit siehe Fehlerdetails. Prüfen, ob der Filter gereinigt werden muss. Sicherstellen, dass sich keine Luft im System befindet (Entlüften).
  • Seite 177 15 Fehlerbehebung Tab.170 Code Meldung Beschreibung H00.00 TVorlauf offen Vorlauftemperaturfühler wurde entfernt oder misst eine Temperatur unter dem zulässigen Bereich H00.01 TVorlauf geschlossen Vorlauftemperaturfühler hat einen Kurzschluss oder misst eine Temperatur über dem zulässigen Bereich H00.04 TRückl. offen Rücklauftemperaturfühler wurde entfernt oder misst eine Temperatur unterhalb des Messbereichs H00.05 TRückl.

  • Seite 178: Liste Der Blockiercodes In Zusammenhang Mit Der Hauptleiterplatte Ehc-16

    15 Fehlerbehebung 15.1.6 Liste der Blockiercodes in Zusammenhang mit der Hauptleiterplatte EHC-16 Ein Sperrcode signalisiert eine größere Anomalie, die das Heizsystem beeinträchtigt: Das Heizsystem wird abgeschaltet, da die Sicherheitsbedingungen nicht erfüllt sind. Für die Wiederaufnahme des normalen Betriebs sind zwei Arbeitsschritte erforderlich: 1.

  • Seite 179: Aufrufen Von Informationen Zu Hard- Und Softwareversionen

    16 Außerbetriebsetzung und Entsorgung 15.3 Aufrufen von Informationen zu Hard- und Softwareversionen Informationen zu Hard- und Softwareversionen der verschiedenen Anlagenkomponenten sind in der Benutzerschnittstelle gespeichert. 1. Dem unten beschriebenen Menüpfad folgen, um auf diese Information zuzugreifen. Menüpfad > Versionsinformation 2. Das Bauteil auswählen, für das die Versionsinformation angezeigt werden soll.

  • Seite 180: Entsorgung Und Recycling

    16 Außerbetriebsetzung und Entsorgung 16.2 Entsorgung und Recycling Abb.170 1. Die Innen- und Außeneinheiten ausschalten. 2. Die Stromversorgung der Außen- und Inneneinheiten abschalten. 3. Die Stromversorgung zum Elektroheizstab unterbrechen, falls vorhanden. 4. Die Stromversorgung zum Zusatzkessel unterbrechen, falls vorhanden. MW-3000179-03 5.

  • Seite 181: 17 Ersatzteillisten

    17 Ersatzteillisten 17 Ersatzteillisten Abb.171 Leiterplatten MW-1002564-2 7889169 - v04 - 19082025...
  • Seite 182 17 Ersatzteillisten Tab.173 Pos. Nr. Artikelnummer Beschreibung 7843603 Distanzscheibe Leiterplatte (x10) 7843622 Halteclip für Leiterplatte (x10) 7900834 Leiterplatte EHC-16 7682484 BUS S2-S3-Anschlussklemme 200006923 2-poliger TAST5-Stecker OT 3611 02 F68 K02 7843640 2-poliger Stecker Zusatzheizgerät 7845093 3-Punkt-Stecker Zusatzheizgerät 7843638 3-poliger Stecker (weiß) 7843637 2-poliger BL-Stecker (orange) 7843634...
  • Seite 183 17 Ersatzteillisten Abb.172 Kasten und Gehäuse (x6) (x5) MW-1002565-2 Tab.174 Pos. Nr. Artikelnummer Beschreibung 7902311 Bildschirm 7870589 Displayrahmen 7870542 Kurze Display-Halterung 7884309 Schnappschraube, 1/4-Drehung (x2) 7845952 Selbstschneidende Schraube für Verkleidung (x10) 7889169 - v04 - 19082025...
  • Seite 184 17 Ersatzteillisten Pos. Nr. Artikelnummer Beschreibung 7870164 H M5x12 6.8 ZN8 Schraube (x5) + M5 ZN Unterlegscheibe (x5) 7843657 AF60-Außentemperaturfühler 7844897 9x2 mm Dichtung (25 Meter) 7902312 Vorderwand 7825186 9x7,4 mm Dichtung (1,4 Meter) 7869282 Gehäuse 7869269 Winkel-Rohrdurchführung 7869269 Winkel-Rohrdurchführung (elektrischer Zusatzerzeuger) 7845987 Ø48 Blinddeckel (x5) (hydraulischer Zusatzerzeuger) 7870600...
  • Seite 185 17 Ersatzteillisten Pos. Nr. Artikelnummer Beschreibung 7831584 Schraube M4x8 8.8 TX (x10) 200018815 Sicherheitstemperaturbegrenzer Heizelement (elektrischer Zusatzerzeuger) 7853931 Relais Heizelement (elektrischer Zusatzerzeuger) 7870518 Klemmleiste Heizelement (elektrischer Zusatzerzeuger) 7870446 Regelung 7831572 Schirmklemme (x10) 7843606 Kabelhalter (x10) 7843631 Kabeltülle Ø300xØ350x10 (x10) (elektrischer Zusatzerzeuger) 7854052 Kabelschutz 7870160...
  • Seite 186 17 Ersatzteillisten Abb.174 Elektrokabelbäume A1 A2 A1 A2 A1 A2 BA A 7889169 - v04 - 19082025...
  • Seite 187 17 Ersatzteillisten Tab.176 Pos. Nr. Artikelnummer Beschreibung 7870437 Massekabel 7870510 Sensor Kabelbaum 7870514 Netzkabelbaum Pumpe 7870517 Kabelbaum LIN-Pumpe 7870509 L-BUS-Kabelbaum für Display + Leiterplatte GTW-22 7853891 L400 Erdungskabel 7870522 L450 Erdungskabel 7870506 Netzkabelbaum 7870521 L350 Erdungskabel 7870519 Kabelbaum für EHC-Leiterplatte - Relais - Klemmenleisten - Thermostat (elekt­ rische Zusatzheizung) 7870507 Netzkabelbaum...
  • Seite 188 17 Ersatzteillisten Tab.177 Pos. Nr. Artikelnummer Beschreibung 7870166 Membran-Ausdehnungsgefäß 7870165 Schlauch Ausdehnungsgefäß 7845097 14x8x2 Grüne Dichtung (x10) 7870176 Ø10 Sicherungsclip (x5) 7870171 9,19x2,62 EPDM O-Ring (x10) 7870206 Schnellanschlussstecker 7870179 T-Verbindungsstück 7843605 Ø20 Sicherungsclip (x5) 721680900 21x3,5 O-Ring (x10) 7845102 38x27x2 Grüne Dichtung (x10) 7870257 Isolierung für T-Verbindungsstück 7870195...
  • Seite 189 17 Ersatzteillisten Abb.176 Primärer Hydraulikkreis - Version ohne Heizelement MW-1002569-2 Tab.178 Pos. Nr. Artikelnummer Beschreibung 7870262 Vorlaufleitung zur Außeneinheit 7870184 44x32x3 Neoprendichtung (x10) 7845102 38x27x2 Grüne Dichtung (x10) 7870599 G1"1/4 Außengewinde - G1" Innengewinde 7845108 30x22x2 Grüne Dichtung (x10) 7853944 Wartungsschlüssel für Magnetitabscheider 7715766 Dichtung...
  • Seite 190 17 Ersatzteillisten Pos. Nr. Artikelnummer Beschreibung 7715768 Kunststoffeinsatz 7715769 Magnet + O-Ring 7891319 Magnet + O-Ring 7804449 Magnetitabscheider 7870597 G1" Außengewinde - G1"1/4 Innengewinde 7870267 Vorlaufrohr zum Trinkwarmwasserspeicher 721680900 21x3,5 O-Ring (x10) 7843605 Ø20 Sicherungsclip (x5) 7828037 Stopfen aus Messing 7870622 Rücklaufrohr hydraulischer Zusatzkessel 7870617...
  • Seite 191 17 Ersatzteillisten Abb.177 Primärer Hydraulikkreis - Version mit Heizelement MW-1002570-2 Tab.179 Pos. Nr. Artikelnummer Beschreibung 7870262 Vorlaufleitung zur Außeneinheit 7870184 44x32x3 Neoprendichtung (x10) 7845102 38x27x2 Grüne Dichtung (x10) 7870599 G1"1/4 Außengewinde - G1" Innengewinde 7845108 30x22x2 Grüne Dichtung (x10) 7853944 Wartungsschlüssel für Magnetitabscheider 7715766 Dichtung...

  • Seite 192: 18 Anhang

    18 Anhang Pos. Nr. Artikelnummer Beschreibung 7891322 Dichtung 7715767 Filter 7891320 Filter 7715768 Kunststoffeinsatz 7715769 Magnet + O-Ring 7891319 Magnet + O-Ring 7804449 Magnetitabscheider 7870597 G1" Außengewinde - G1"1/4 Innengewinde 7843662 Schnellentlüfter 7802618 Absperrventil Schnellentlüfter 7882178 12 kW Vorwärmer 7892501 Sicherungsclip für Vorglühbirne (x5) 7870280 Ø34x4 O-Ring (x10)
  • Seite 193 18 Anhang Werkseitige Bezeich­ Werkseitige Tempera­ Vom Kunden festgelegte Bezeichnung und Tem­ Aktivitäten nung peratur Aktivität 5 Abends 22 °C Aktivität 6 Eigene 20 °C Tab.182 Bezeichnung und Temperatur der Aktivitäten für Kühlung Werkseitige Bezeich­ Werkseitige Tempera­ Vom Kunden festgelegte Bezeichnung und Tem­ Aktivitäten nung peratur...
  • Seite 194 18 Anhang 7889169 - v04 - 19082025...
  • Seite 195 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 196 Remeha GmbH Rheiner Strasse 151 48282 Emsdetten T +49 2572 9161 - 0 E info@remeha.de remeha.de 7889169 - v04 - 19082025 7889169-001-04...
