Pixel Bar 12 MKII
Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Pixel Bar vom Controller angesteuert wird. Achten Sie bei der Verwendung
eines Controllers darauf, dass das Gerät maximal über 36 Kanäle verfügt. Die DMX-Adresse muss
unbedingt richtig eingestellt werden, wenn Sie mehrere Pixel Bars verwenden. Daher sollte die DMX-
Adresse des ersten Pixel Bars 1(d001) sein; die DMX-Adresse der zweiten Pixel Bars sollte 1+36=37 (d037)
sein; die DMX-Adresse der dritten Pixel Bars sollte 37+36=73 (d073) sein, etc. Stellen Sie sicher, dass sich die
Kanäle nicht überschneiden, damit jeder einzelne Pixel Bar korrekt angesteuert werden kann. Wenn zwei
oder mehreren Pixel Bars gleiche Adressen zugewiesen werden, funktionieren sie synchron.
Steuerung:
Nachdem Sie allen Pixel Bars eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Pixel Bar automatisch, ob er DMX 512-Daten empfängt. Falls keine
Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Pixel Bars angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 25 Sekunden
Wenn 25 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert (gilt nicht für den Slave-
oder DMX-Modus). Drücken Sie Mode, Setup, Up oder Down, um das Display zu aktivieren. Das Display
wird nun wieder aktiviert.
Bestellnummer: 41304

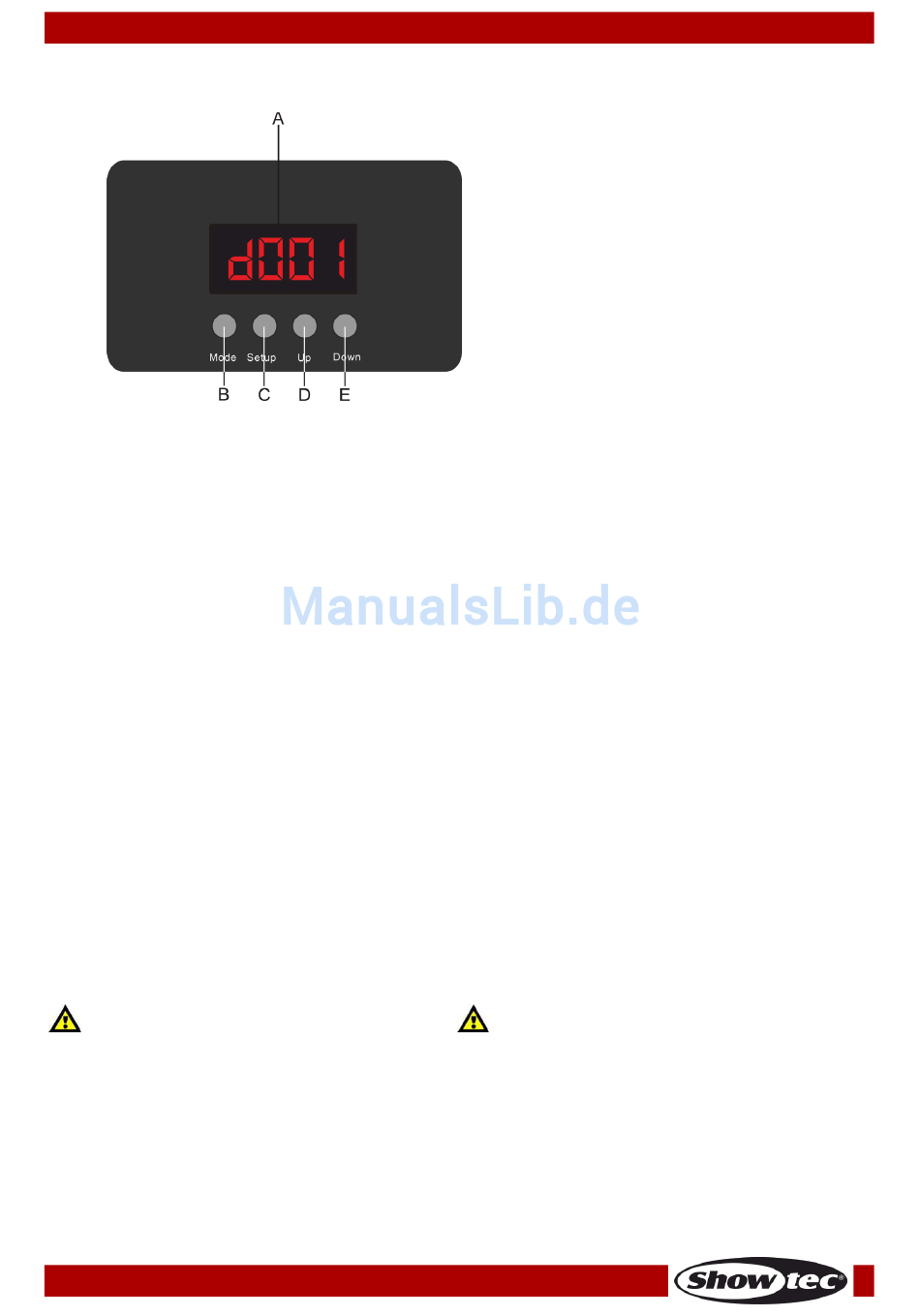

A. LED-Display
B. Mode-Taste
C. Setup-Taste
D. Up-Taste
E. Down-Taste
Abb. 05
12
