KNIEWINKEL-
D
VERSTELLUNG

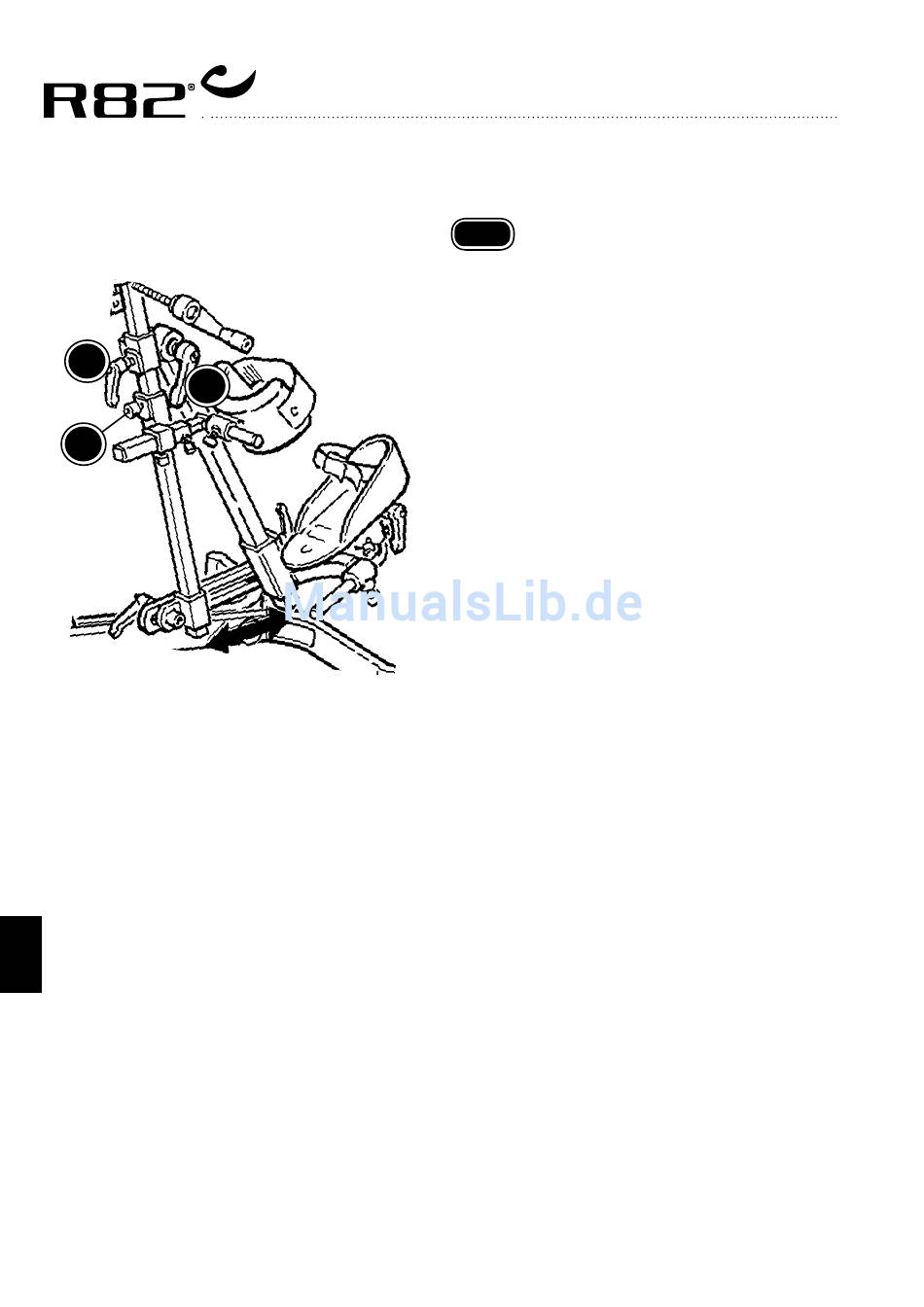

Um die Stange der Kniewinkelverstellung auf
die Abduktionsstange zu bauen, folgendes tun:
1) Den Griff (A) lösen und die Fußschale ent-
fernen.
2) Die Inbusschraube lösen und die Kniepelotte
entfernen.
3) Die Kniepelotte auf die Stange der Kniewin-
kelverstellung montieren.
4) Die Stange mit dem Griff (A) fixieren.
5) Die Fußschale auf die Stange der Kniewin-
kelverstellung montieren.
Der Kniewinkel kann mittels des Griffes (B) in
der Höhe eingestellt werden und die Neigung
kann mittels des Griffes (C) eingestellt werden.
Einstellen der Fußschale wird auf Seite 16 be-
schrieben.
