FUSSSTÜTZE
D
Zur Nutzung in Rückenlage:
Nach drehen der Kniepelotten zur Nutzung in
Rückenlage, die Fußstützen in der gleichen
A
Seite montieren an der sie abgenommen wur-
den.

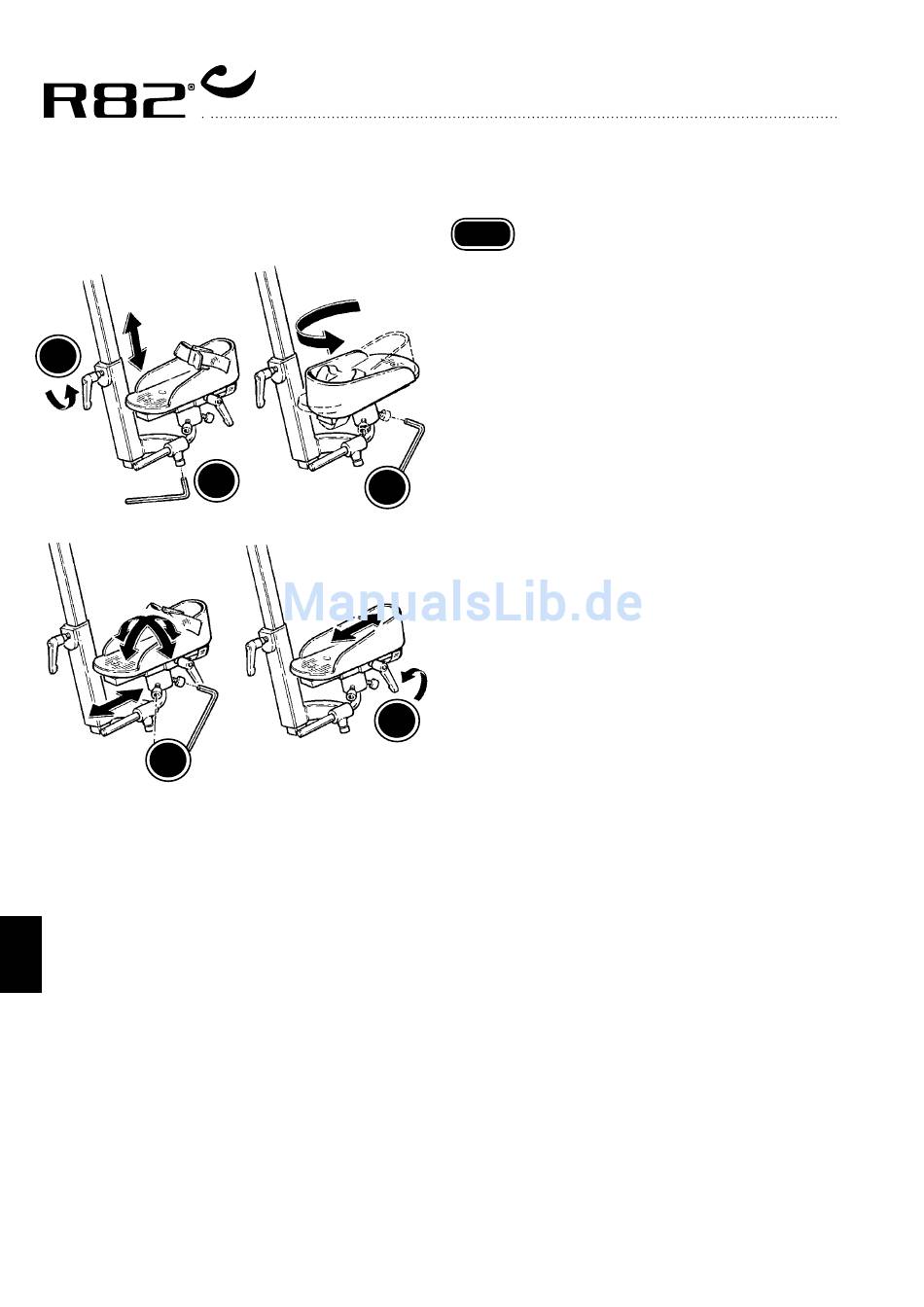

1) Die Fußtützen montieren und Griffschraube
(A) anziehen.
B
C
2) Die Schraube (B) lösen um die Tiefe der
Fußschale einzustellen.
3) Die Schrauben (C) und (D) lösen um die
Fußschale um 180° zu drehen.
4) In der gewünschten Position die Schrauben
wieder anziehen.
Die Fußschalen sind auf einem Kugelkopf
E montiert. Durch lösen der Schrauben (C) und
(D) können verschiedene Winkel eingestellt
D
werden.
Die Tiefe der Fußschalen kann durch lösen der
Griffschraube (E) oder der Inbussschraube (B)
eingestellt werden.
D
