Manuel d'utilisation
INTERFACE HOMME-MACHINE (IHM)
Veuillez lire la notice d'utilisation de l'interface (IHM) livrée avec votre générateur de soudage.
IHM

ALIMENTATION-MISE EN MARCHE

Le démarrage de la commande à distance se fait automatiquement au branchement sur le générateur. Pour démarrer votre générateur, veuillez
consulter son manuel d'utilisation.
Ce matériel est compatible avec les générateurs suivants :
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

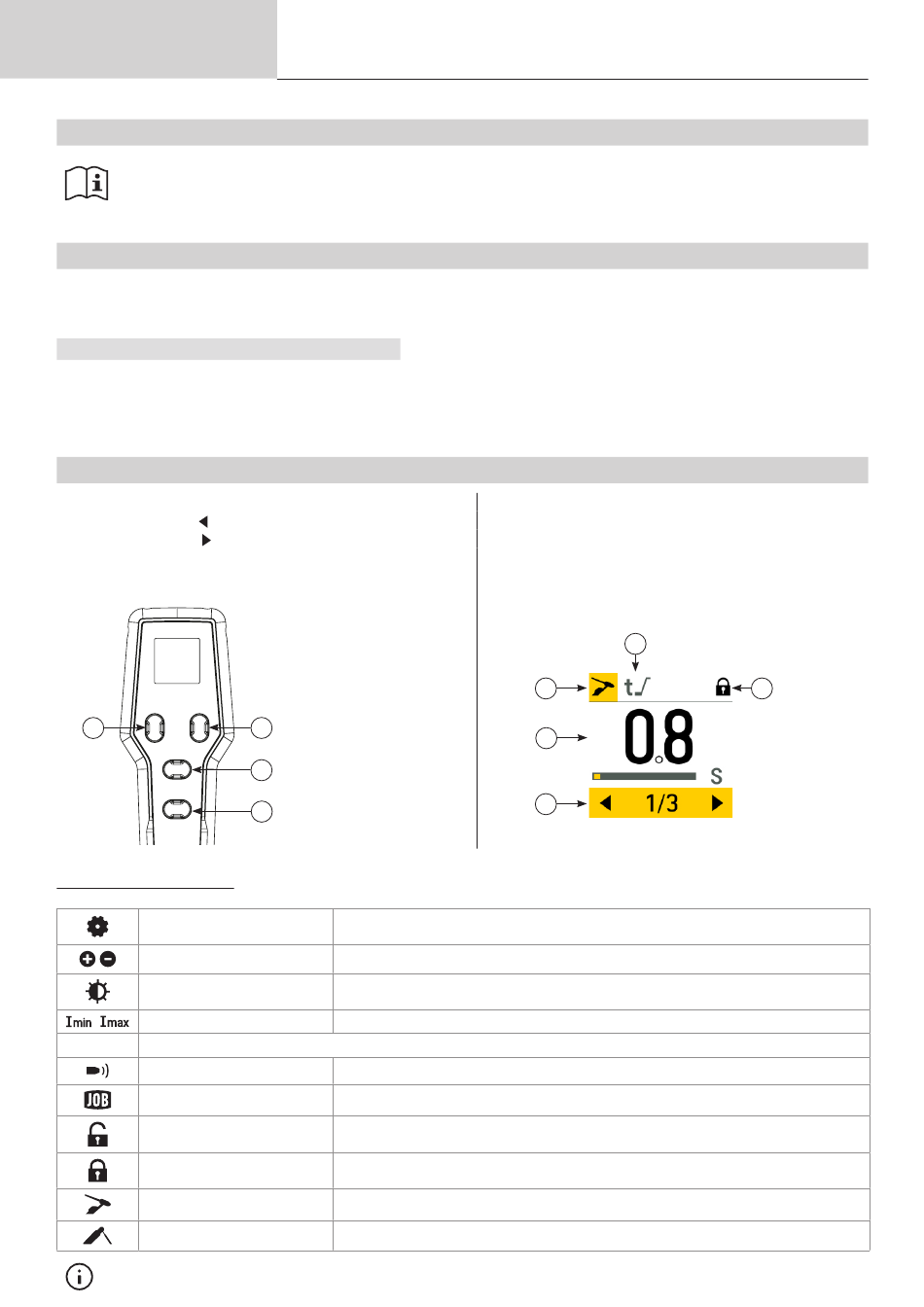

MENU GÉNÉRAL
Boutons :
1- Choix du paramètre ( ) ou retour ou menu Paramétrage (appui long)
2- Choix du paramètre ( ) ou validation ou menu JOB (appui long)
3- Augmenter le paramètre ou monter dans la sélection du menu
4- Diminuer le paramètre ou descendre dans la sélection du menu
1
Définitions des pictogrammes
Menu Paramètres
PAS du courant
Luminosité de l'écran
Butée min et max du courant
2T / 4T
Comportement gâchette
Purge gaz
Menu JOB
Déverrouillage
Verrouillage
Mode de soudage TIG
Mode de soudage MMA
6
Les fonctions disponibles et le nombre d'emplacements de JOB dépendent du générateur.
Notice originale
TIG
2
3
4
Offre un accès à une multitude de paramétrages
Règle le pas du courant de chaque appui par les boutons (3) et (4)
Règle le rétroéclairage de l'écran de 0 à 100%
Fixe des butées de courant minimales et maximales
Purge le gaz de la torche jusqu'à désactivation manuelle ou temps de purge max (60 sec).
Répertorie les différents JOB enregistrés sur le générateur et permet d'appeler un de ces JOB.
Le paramétrage par la télécommande est déverrouillé
Le paramétrage par la télécommande est verrouillé
Indique que la source de soudage est en mode TIG
Indique que la source de soudage est en mode MMA
Icônes :
1- Procédé de soudage en cours
2- Paramètre de soudage à régler
3- Verrouillage de la commande à distance
4- Zone de réglage du paramètre
5- Barre de navigation pour le choix du paramètre
2
1
4
5
RC-HD4
3
