Návod k obsluze
ROZHRÁNÍ ČLOVĚK-STROJ (HMI)
Přečtěte si návod k obsluze rozhraní (HMI), který je dodán s vaším svařovacím generátorem.
HMI
NAPÁJENÍ, UVEDENÍ DO CHODU
Dálkové ovládání se automaticky spustí po připojení ke generátoru. Pro spuštění generátoru si prosím přečtěte jeho návod k obsluze.
Toto zařízení je kompatibilní s následujícími generátory :
TIG
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

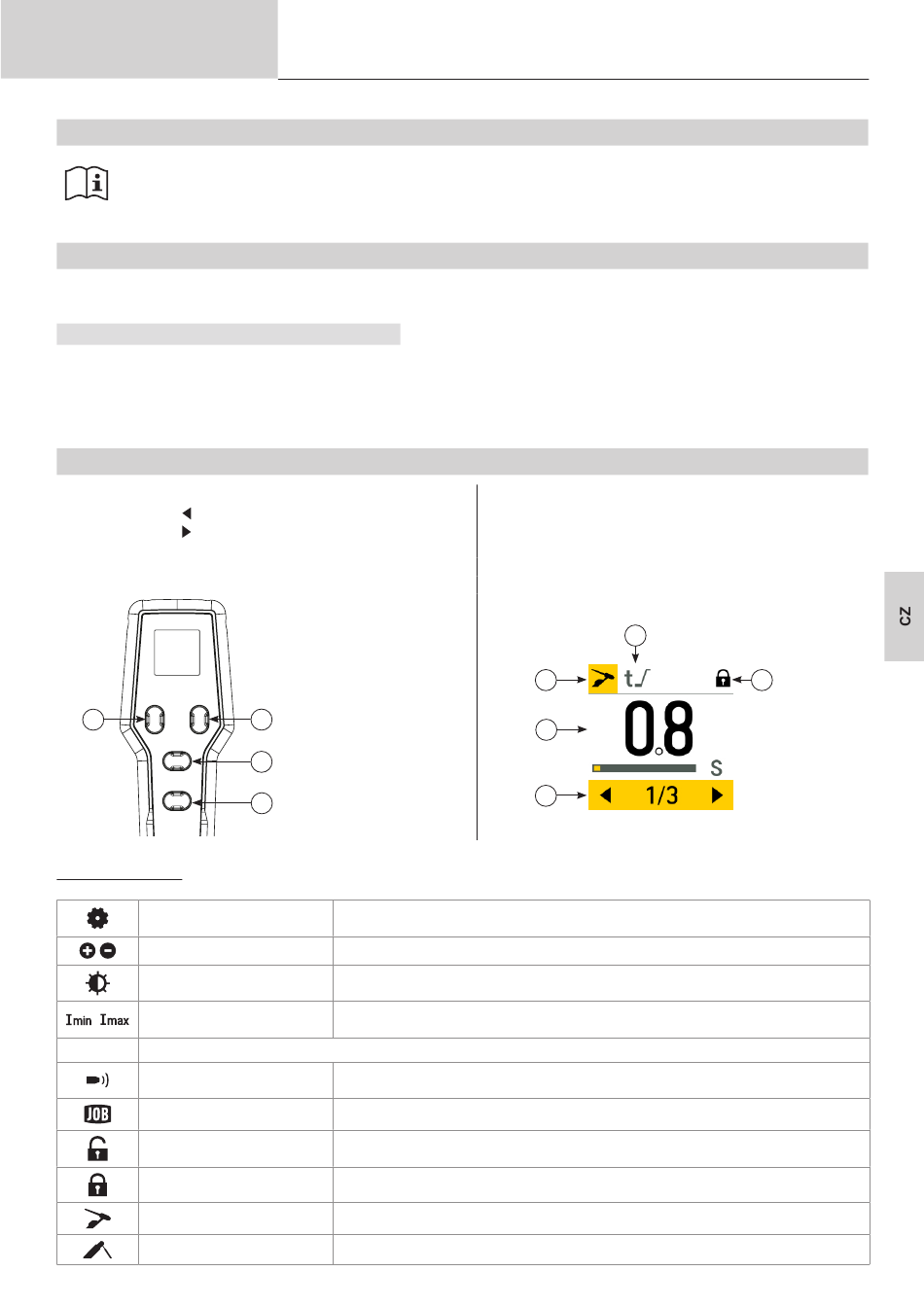

MENU DÁLKOVÉHO OVLÁDÁNÍ
Tlačítka :
1- Výběr parametru ( ) nebo návrat či menu Nastavení (dlouhý stisk)
2- Výběr parametru ( ) nebo potvrzení či menu JOB (dlouhý stisk)
3- Zvýšit parametr nebo posunout se v nabídce nahoru
4- Snížit parametr nebo posunout se v nabídce dolů
1
Význam piktogramů :
Menu Nastavení
Krok proudu
Jas obrazovky
Minimální a maximální omezení
proudu
2T / 4T Chování spouště
Odvzdušnění plynu
Menu JOB
Odemykání
Zamknutí
Režim svařování TIG
Režim svařování MMA
Překlad původního návodu k použítí
2
3
4
Umožňuje přístup k řadě nastavení
Nastavuje krok změny proudu při každém stisku tlačítek (3) a (4)
Nastavuje podsvícení displeje od 0 do 100 %
Nastavuje minimální a maximální limity proudu
Odpouští plyn z hořáku až do ručního vypnutí nebo do uplynutí maximální doby odvzdušnění
(60 sekund)
Zobrazuje různé JOBy uložené v generátoru a umožňuje vyvolat některý z těchto JOBů.
Nastavení přes dálkové ovládání je odemčeno
Nastavení přes dálkové ovládání je zamčeno
Indikuje, že svařovací zdroj je v režimu TIG
Indikuje, že svařovací zdroj je v režimu MMA
Ikony :
1- Probíhající svařování proces
2- Nastavitelný svařovací parametr
3- Zamčení dálkového ovládání
4- Oblast nastavení parametru
5- Navigační panel pro výběr parametru
2
1
4
5
RC-HD4
3
