Manual de uso
INTERFAZ HOMBRE-MÁQUINA (HMI)
Lea el manual de uso de la interfaz (HMI) suministrado con su generador de soldadura.
HMI
ALIMENTACIÓN Y PUESTA EN MARCHA
El mando a distancia se inicia automáticamente al conectarlo al generador. Para arrancar su generador, consulte su manual de usuario.
Este equipo es compatible con los siguientes generadores:
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

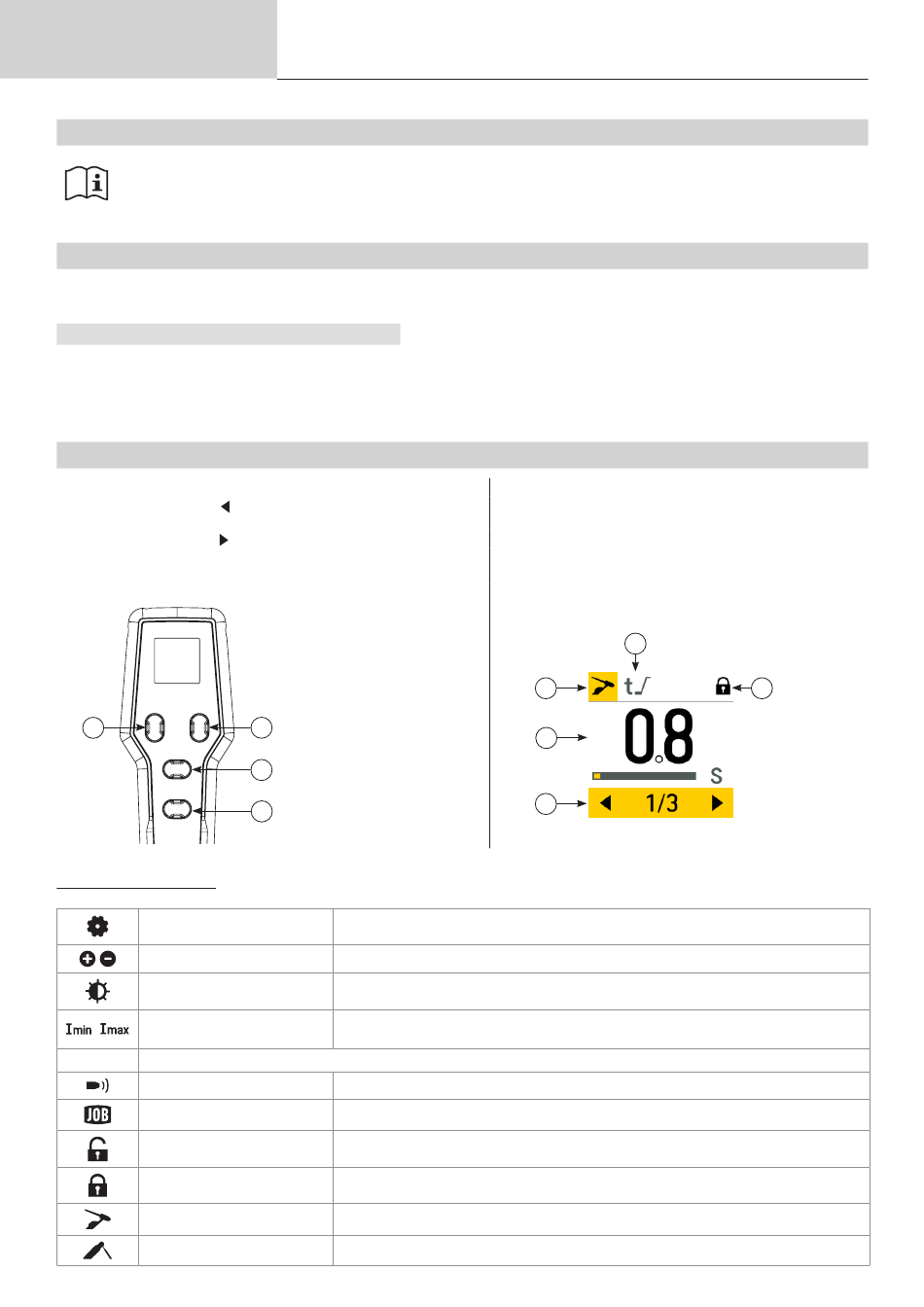

MENÚ
Botones:
Selección del parámetro
1-
larga)
2- Selección del parámetro
3- Aumentar el parámetro o subir en la selección del menú
4- Disminuir el parámetro o bajar en la selección del menú
1
Definición de pictogramas:
Menú Configuración
Paso de la corriente
Brillo de la pantalla
Límites mínimo y máximo de
corriente
2T / 4T Comportamiento del gatillo
Purga gaz
Menú JOB
Desbloqueo
Bloqueo
Modo de soldadura TIG
Modo de soldadura MMA
26
Traducción de las instrucciones
originales
TIG
o retorno o menú de configuración (pulsación
o validación o menú JOB (pulsación larga)
2
3
4
Ofrece acceso a una multitud de ajustes.
Règle le pas du courant de chaque appui par les boutons (3) et (4)
Ajusta la retroiluminación de la pantalla del 0 al 100%.
Establece los límites mínimo y máximo de corriente.
Purga el gas de la antorcha hasta la desactivación manual o el tiempo máximo de purga (60 s).
Enumera los diferentes JOB guardados en el generador y permite seleccionar uno de ellos.
La configuración mediante el mando a distancia está desbloqueada.
La configuración mediante el mando a distancia está bloqueada.
Indica que la fuente de soldadura está en modo TIG.
Indica que la fuente de soldadura está en modo MMA.
Iconos:
1- Proceso de soldadura en curso
2- Parámetro de soldadura a ajustar
3- Bloqueo del mando a distancia
4- Zona de ajuste del parámetro
5- Barra de navegación para la selección del parámetro
2
1
4
5
RC-HD4
3
