Betriebsanleitung

MENSCH-MASCHINE-SCHNITTSTELLE (HMI)

Lesen Sie die Bedienungsanleitung für die Schnittstelle (HMI), die mit Ihrem Schweißstromquelle geliefert wurde.
HMI
VERSORGUNG - INBETRIEBNAHME
Die Aktivierung der Fernbedienung erfolgt automatisch beim Anschluss an die Stromquelle. Informationen zum Starten des Schweißgerätes finden
Sie in der Bedienungsanleitung.
Dieses Gerät ist mit den folgenden Stromquellen kompatibel:
WIG
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

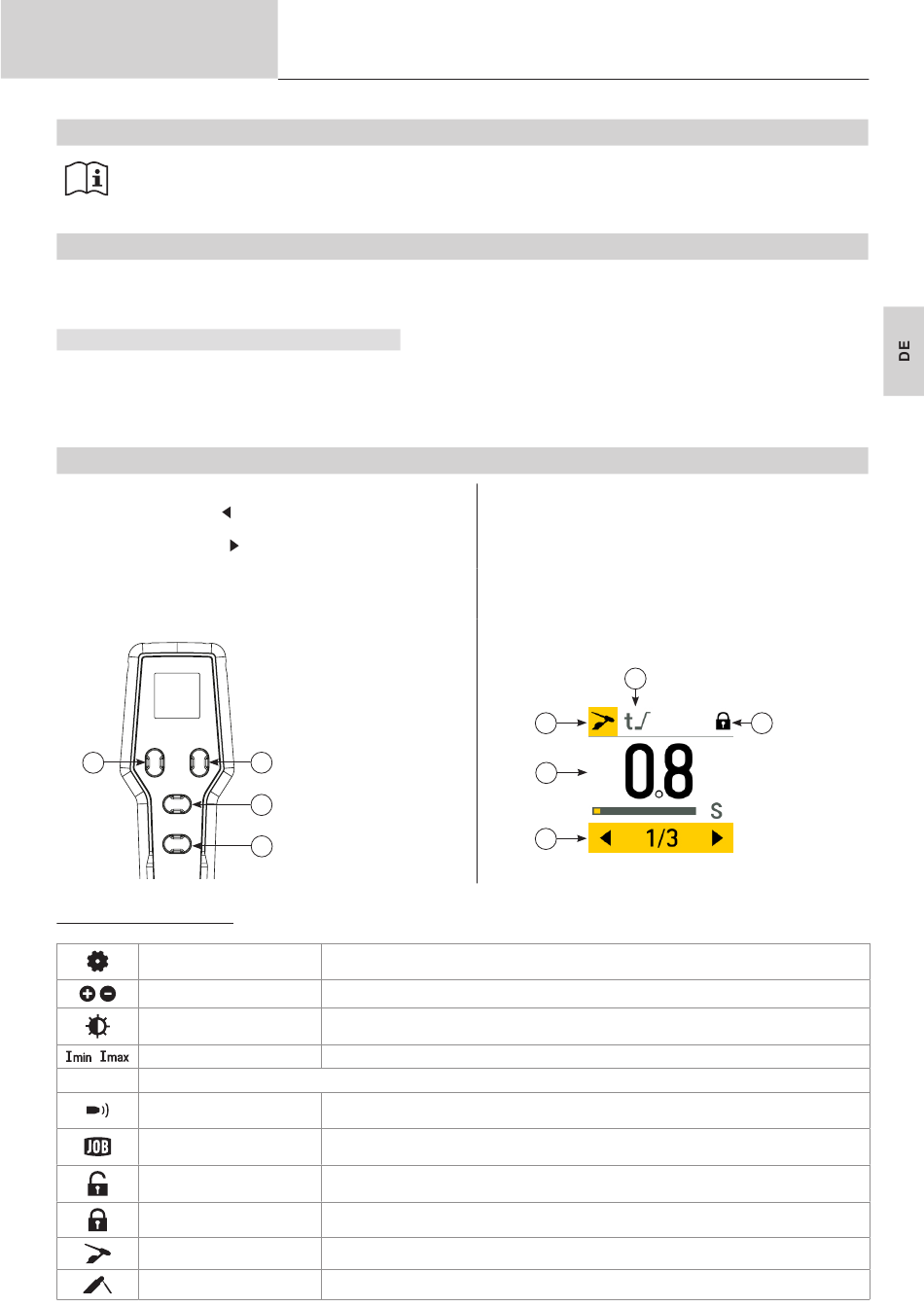

FERNBEDIENUNGSMENÜ
Tasten:
Auswahl des Parameters
1-
drücken)
Auswahl des Parameters
2-
drücken)
3- Parameter erhöhen oder in der Menü nach oben blättern.
Verringern Sie den Einstellwert oder blättern Sie in der Menü nach
4-
unten.
1

Definitionen der Piktogramme

Menü Einstellungen
Aktueller Schritt
Bildschirmhelligkeit
Min- und Max-Stromgrenzwert
2T / 4T
Triggerverhalten
Gasspülung
Menü JOB
Entsperren
Sperrung
WIG-Schweißmodi
MMA-Schweißmodi
Übersetzung der
Originalbetriebsanleitung
oder Zurück, oder Menü Einstellungen (lang
oder Bestätigung, oder JOB-Menü (lang
2
3
4
Bietet Zugriff auf zahlreiche Einstellungen.
Passt den aktuellen Schritt für jeden Tastendruck mit den Tasten (3) und (4) an.
Stellt die Bildschirmbeleuchtung von 0 bis 100 % ein.
Legt die minimale und maximale Stromgrenze fest.
Spült Gas aus dem Brenner, so lange bis er manuell deaktiviert wird oder die maximale Spülzeit
(60 Sekunden) erreicht ist.
Listet die verschiedenen auf der Stromquelle gespeicherten JOBs auf und ermöglicht es, einen
dieser JOBs aufzurufen.
Die Einstellmöglichkeit über die Fernbedienung ist entsperrt.
Die Einstellmöglichkeit über die Fernbedienung ist gesperrt.
Zeigt an, dass sich die Schweißstromquelle im WIG-Modus befindet.
Zeigt an, dass sich die Schweißstromquelle im MMA-Modus befindet
Symbole:
1- Schweißprozess läuft
2- Einzustellender Schweißparameter
3- Fernbedienung sperren
4- Parametereinstellungsbereich
5- Navigationsleiste für die Auswahl des Parameters
2
1
4
5
RC-HD4
3
