Manuale di utilizzo
INTERFACCIA UOMO-MACCHINA (IHM)
Leggere il manuale d'uso dell'interfaccia (IHM) fornita con il generatore di saldatura.
IHM
ALIMENTAZIONE - ACCENSIONE
Il comando a distanza si avvia automaticamente quando il generatore è collegato. Per avviare il generatore, consultare il manuale d'uso.
Questa apparecchiatura è compatibile con i seguenti generatori:
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

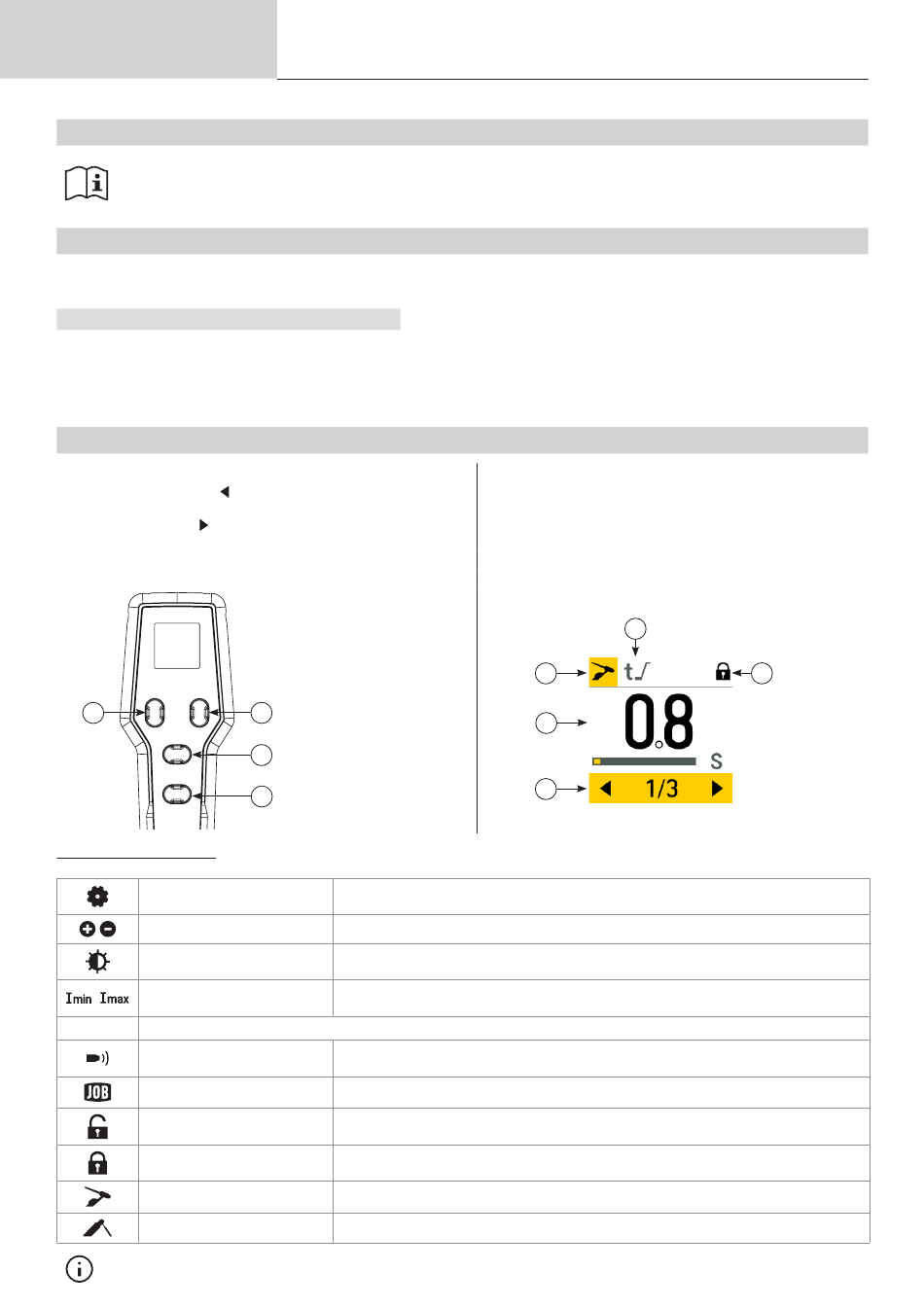

MENU GENERALE
Pulsanti :
Selezionare il parametro
1-
Parametrizzazione(pressione prolungata)
2- Scelta del parametro
3- Aumenta il parametro o sale nella selezione del menu
4- Diminuire il parametro o scendere nella selezione del menu
1
Definizioni dei pittogrammi
Menu Impostazioni
Nessuna corrente
Luminosità dello schermo
Arresto della corrente minima e
massima
2T / 4T Modalità
Test gas
Menu JOB
Sblocco
Blocco
Modalità di saldatura TIG
Modalità di saldatura MMA
Le funzioni disponibili e il numero di slot JOB dipendono dal generatore.
40
Traduzione delle istruzioni
originali
TIG
o tornare indietro o Menu
o conferma o menu JOB (pressione prolungata)
2
3
4
Fornisce l'accesso a una moltitudine di impostazioni
Imposta il passo corrente per ogni pressione dei pulsanti (3) e (4)
Imposta la retroilluminazione dello schermo da 0 a 100%
Imposta i limiti di corrente minimi e massimi
Spurgo del gas dalla torcia fino alla disattivazione manuale o al tempo massimo di spurgo (60
sec).
Elenca i diversi JOB memorizzati sul generatore e consente di richiamare uno di questi JOB.
Le impostazioni del telecomando sono sbloccate
Le impostazioni del telecomando sono bloccate
Indica che la sorgente di saldatura è in modalità TIG
Indica che la sorgente di saldatura è in modalità MMA
Icone :
1- Processo di saldatura in corso
2- Parametro di saldatura da impostare
3- Blocco del telecomando
4- Area di impostazione dei parametri
5- Barra di navigazione per la selezione dei parametri
2
1
4
5
RC-HD4
3
