Instrukcja obsługi
OPIS SPRZĘTU (II)
1- Kolorowy ekran LCD (1,54'')
2- Przyciski
3- Kabel zasilający i komunikacyjny (8 m)
4- Uchwyt magnetyczny
5- Uchwyt paska na rękę (pasek nie jest dostarczany)
INTERFEJS CZŁOWIEK-MASZYNA (HMI)
Należy zapoznać się z instrukcją obsługi interfejsu (HMI) dostarczonego ze źródłem spawalniczym.
HMI
PRZYCISK URUCHAMIANIA URZĄDZENIA
Pilot zdalnego sterowania uruchamia się automatycznie po podłączeniu źródła. Aby uruchomić źródło, należy zapoznać się z jego instrukcją obsługi.
To urządzenie jest kompatybilne z następującymi źródłami:
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

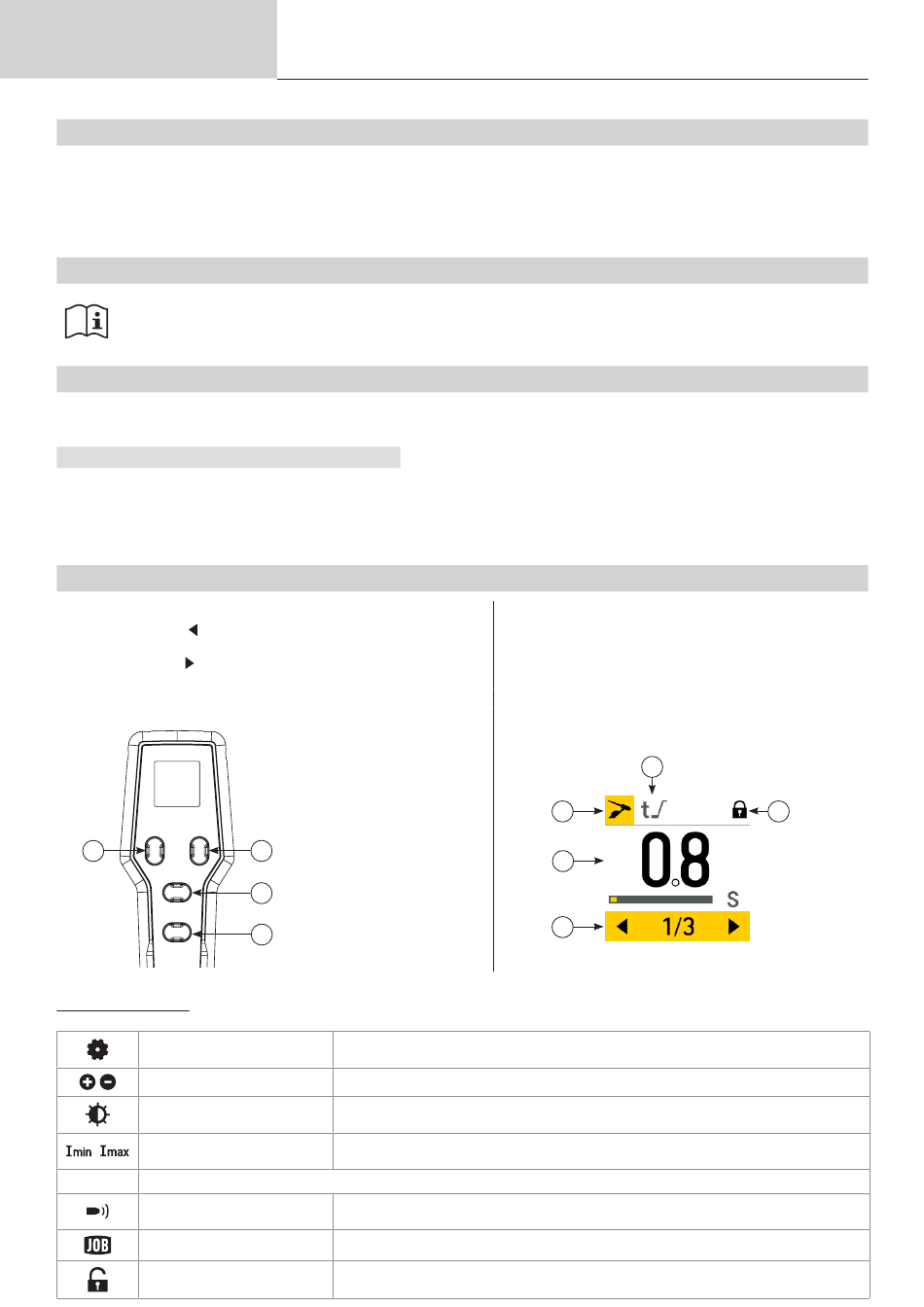

MENU PILOTA ZDALNEGO STEROWANIA
Przyciski :
Wybór parametru ( ) lub powrót lub Menu ustawień parametrów (długie
1-
naciśnięcie)
2- Wybór parametru ( ) lub potwierdzenie lub menu JOB (długie naciśnięcie)
3- Zwiększenie parametru lub przejście w górę menu
4- Zmniejsz parametr lub przejdź w dół w menu wyboru
1
Definicje piktogramów
Menu Ustawienia
BRAK prądu
Jasność ekranu
Minimalne i maksymalne
zatrzymanie prądu
2T / 4T Zachowanie spustu
Wydmuchiwanie gazu
Menu JOB
46
Odblokowanie
Tłumaczenie instrukcji oryginalnej
TIG
2
3
4
Zapewnia dostęp do wielu ustawień
Ustawia bieżący krok dla każdego naciśnięcia za pomocą przycisków (3) i (4)
Ustawia podświetlenie ekranu w zakresie od 0 do 100%
Ustawia minimalne i maksymalne limity prądu
Odpowietrzanie palnika trwa aż do ręcznego zatrzymania lub do osiągnięcia maksymalnego
czasu odpowietrzania (60 sekund).
Wyświetla listę różnych zadań zapisanych na źródle i umożliwia wywołanie jednego z nich.
Ustawienia pilota są odblokowane
Ikony :
1- Proces spawania w toku
2- Ustawiany parametr spawania
3- Blokowanie pilota zdalnego sterowania
4- Obszar ustawień parametrów
5- Pasek nawigacji do wyboru parametrów
2
1
4
5
RC-HD4
3
