Gebruikershandleiding
BESCHRIJVING VAN HET MATERIAAL (II)
1- LCD kleurenscherm (1,54'')
2- Knoppen
3- Voedingskabel en besturingskabel (8 m)
4- Magnetische plaatje
5- Bevestigingspunt voor draagkoord (draagkoord niet inbegrepen)
INTERFACE HUMAN - MACHINE (HMI)
Lees voor gebruik de handleiding van de bediening (HMI), die meegeleverd is met uw lasgenerator.
HMI
ELEKTRISCHE VOEDING - OPSTARTEN
De afstandsbediening start automatisch op wanneer deze wordt aangesloten op de generator. Voor het opstarten van de generator kunt u de
handleiding ervan raadplegen.
Dit materiaal is geschikt voor een gebruik met de volgende generatoren :
TIG
• Krypton 231 DC FV (075245)
• Krypton 321 DC + Kit Num-3 (068094 + 081246)
• Krypton 401 DC (080904)
• Titanium 321 AC/DC (069879)

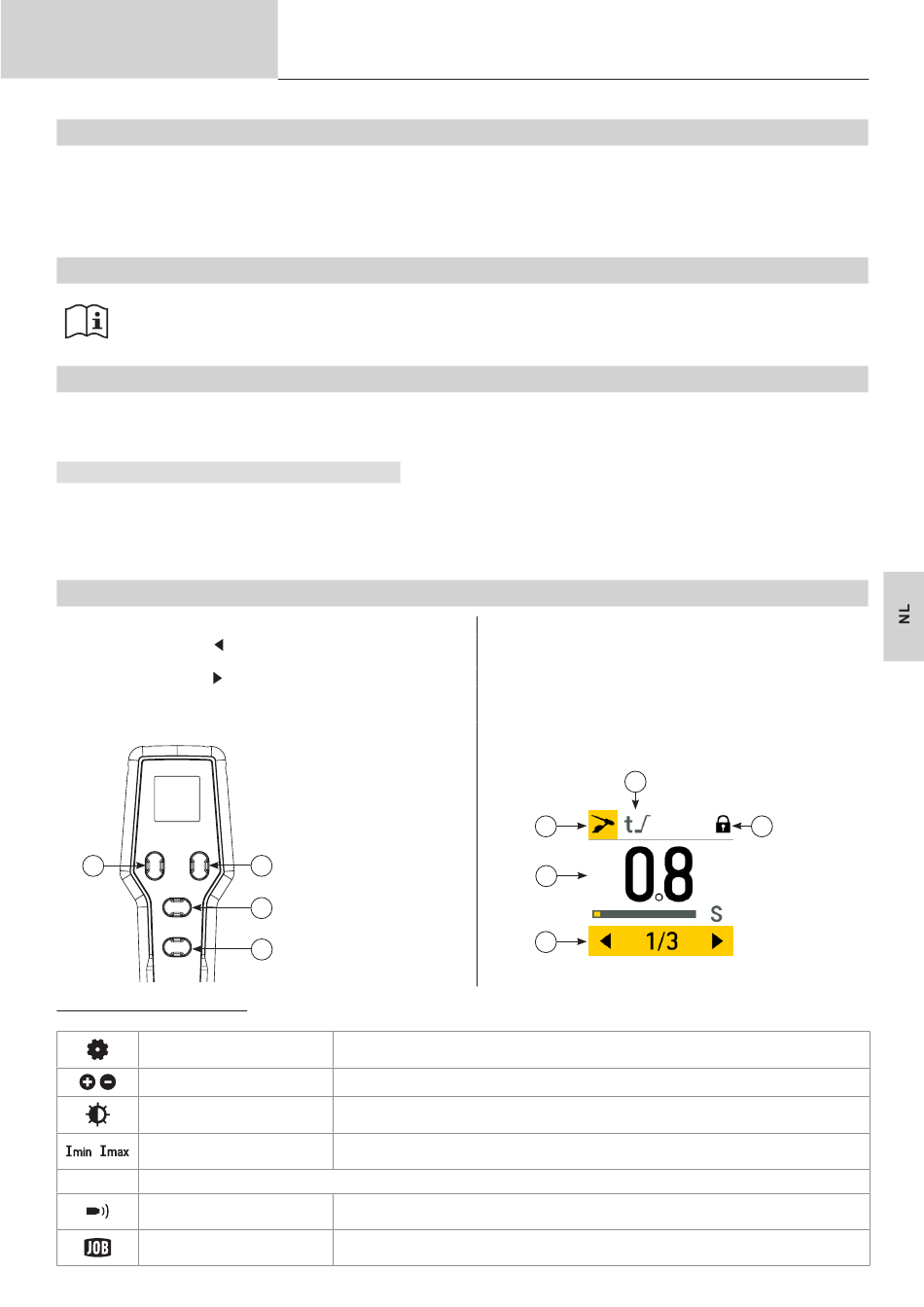

MENU VAN DE AFSTANDSBEDIENING
Knoppen :
Keuze van de instelling of terugkeer naar het menu Instellingen (lan-
1-
gere druk)
2- Keuze van de instelling of bevestiging of JOB menu (langere druk)
3- Verhogen van de instelling, of omhoog gaan in de menu-keuze
4- Verlagen van de instelling of omlaag gaan in de menu-keuze
1
Betekenis van de pictogrammen
Menu Instellingen
Niveau stroom
Helderheid van het scherm
Minimale en maximale instelling
van de stroom
2T / 4T Gedrag van de trekker
Zuiveren gas
Menu JOB
Vertaling van de originele handleiding
2
3
4
Biedt toegang tot meerdere instellingen
Past het niveau van de stroom aan met een druk op de knoppen (3) en (4)
Instellen van de achtergrondverlichting van het scherm, van 0% tot 100%
Stelt minimale en maximale stroomlimieten in
Laat het gas uit de toorts stromen, deactiveer deze procedure zelf (handmatig) of wacht tot de
maximale duur (60 seconden) verstreken is.
Repertoire van de verschillende JOBs die in de generator zijn opgeslagen, hiermee kunt u één
van de JOBs weer oproepen.
Pictogrammen :
1- De lasprocedure in uitvoering
2- Lasinstelling die u wilt wijzigen
3- Vergrendeling van de afstandsbediening
4- Waarde Instelling
5- Navigatiebalk voor de keuze van de instelling
2
1
4
5
RC-HD4
3
