K A P I T E L 3
Verwenden Ihres Interaktives Whiteboard System

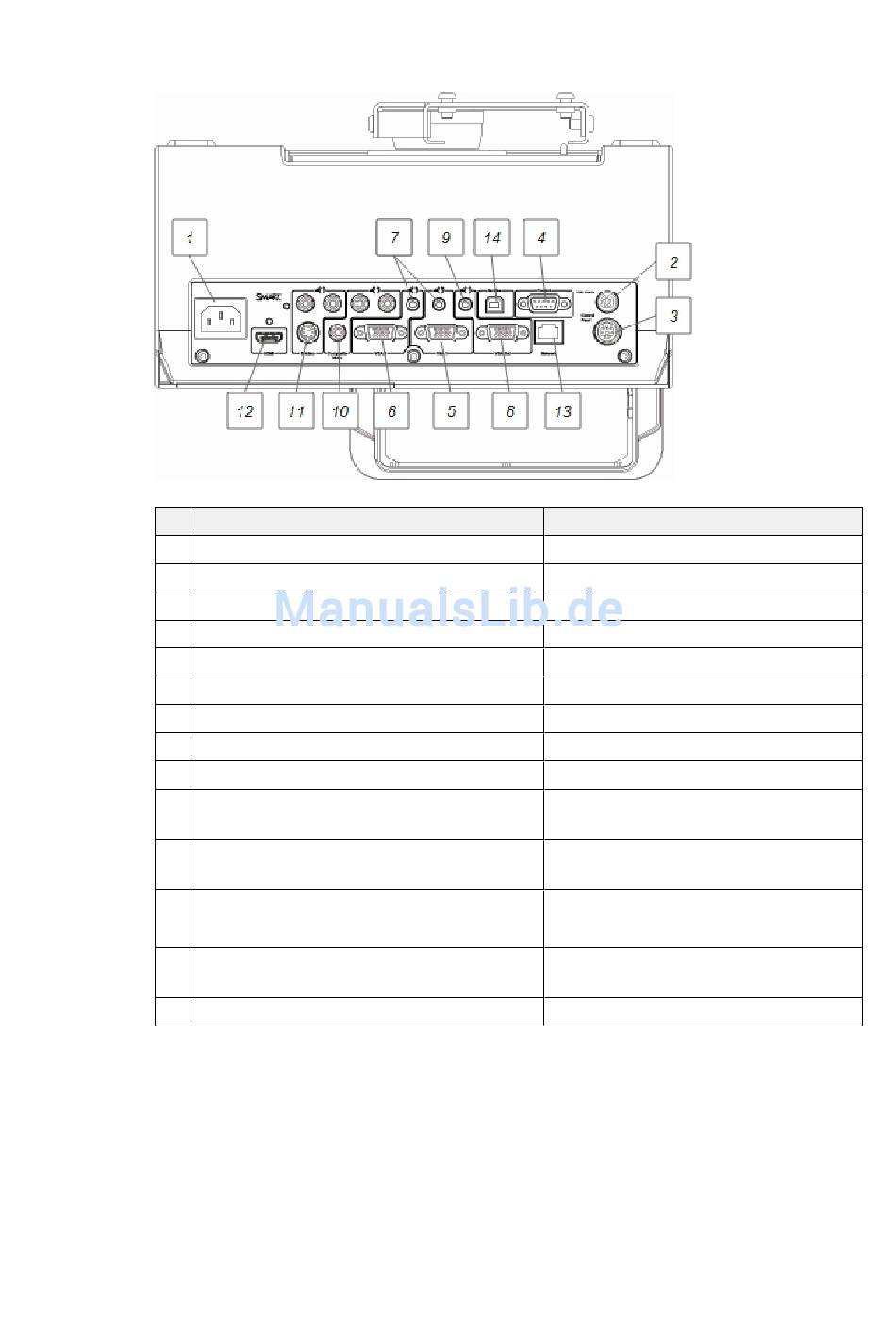

Nr. Steckverbinder
1
Netztaste (Ein/Aus)
2
4-pol. Mini-DIN 5V/2A-Netzausgang
3
7-pol. Mini-DIN
4
RS-232F (DB9)
5
DB15F RGB-Videoeingang (VGA 1)
6
DB15F RGB-Videoeingang (VGA 2)
7
3,5-mm-Stereo-Audio-Eingang (×2)
8
DB15F RGB-Videoeingang (VGA-Ausgang)
9
3,5-mm-Stereo-Audio-Ausgang
10 RCA-Composite-Videoeingang
(und linker und rechterRCA-Audio-Eingang)
11 4-Stift-Mini-Din S-Videoeingang
(und linker und rechter RCA-Audio-Eingang)
12 HDMI-Eingang
13 RJ45
14 USB-B
25
Verbinden mit:
Netzgerät
ECP-Kabelstrang-Kabel
ECP-Kabelstrang-Kabel
ECP-Kabelstrang-Kabel
Primärcomputer (nicht mitgeliefert)
Sekundärcomputer (nicht mitgeliefert)
Stereo Y-Kabel
Sekundärdisplay (nicht mitgeliefert)
Lautsprecher (nicht mitgeliefert)
Videoquelle (nicht mitgeliefert) über den
RCA-Anschlusspod
Videoquelle (nicht mitgeliefert)
High-Definition-Videoquelle (nicht
mitgeliefert)
Netzwerk (für das Internetseiten-
Management und den SNMP-Zugriff)
Computer (für den Service-Zugriff)
