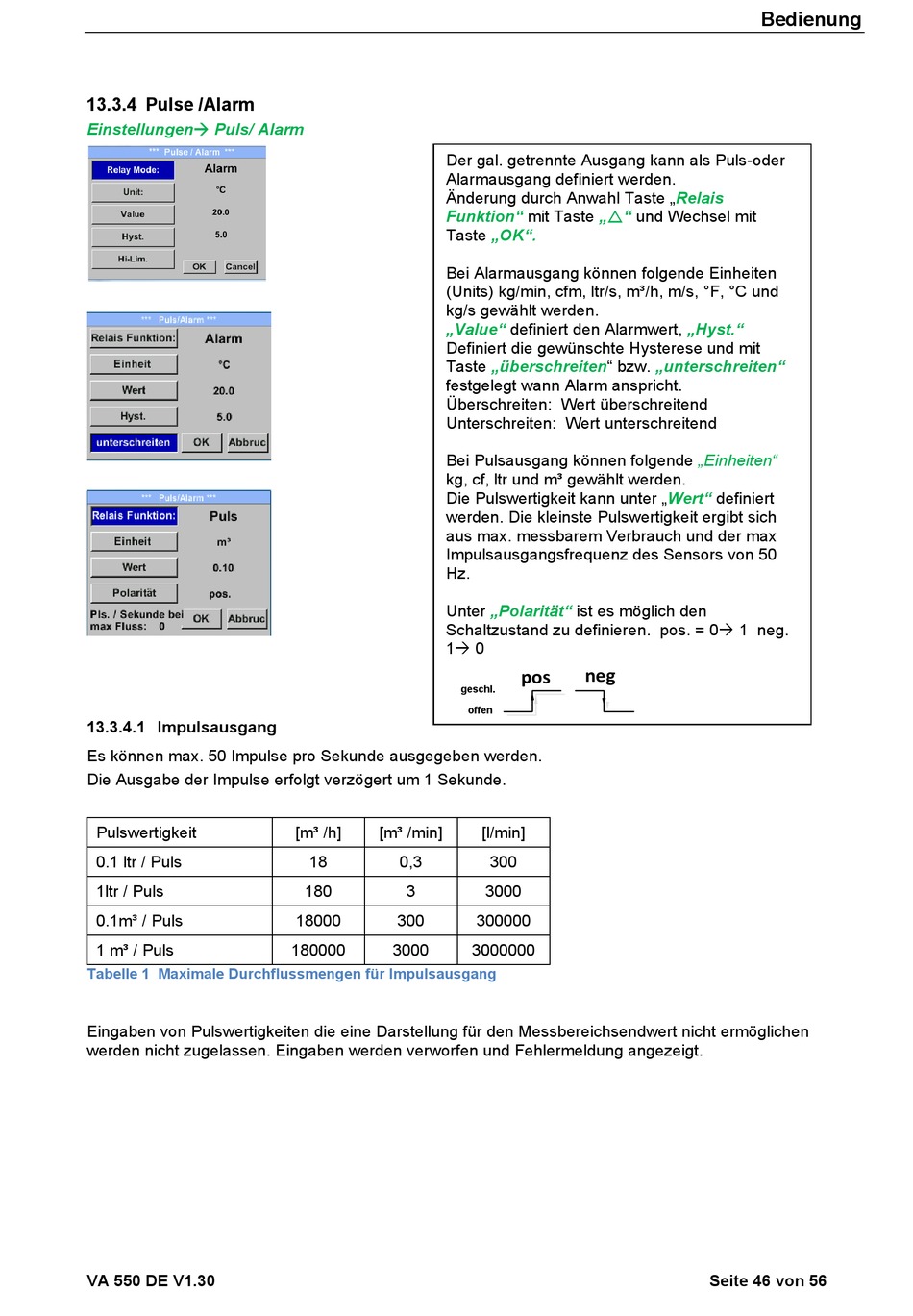

13.3.4 Pulse /Alarm

Einstellungen→ Puls/ Alarm

13.3.4.1 Impulsausgang

Es können max. 50 Impulse pro Sekunde ausgegeben werden.
Die Ausgabe der Impulse erfolgt verzögert um 1 Sekunde.
Pulswertigkeit
0.1 ltr / Puls
1ltr / Puls
0.1m³ / Puls
1 m³ / Puls
Tabelle 1 Maximale Durchflussmengen für Impulsausgang
Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen
werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt.
VA 550 DE V1.30
Der gal. getrennte Ausgang kann als Puls-oder
Alarmausgang definiert werden.
Änderung durch Anwahl Taste
Funktion"
Taste
Bei Alarmausgang können folgende Einheiten
(Units) kg/min, cfm, ltr/s, m³/h, m/s, °F, °C und
kg/s gewählt werden.
„Value"
Definiert die gewünschte Hysterese und mit
Taste „überschreiten" bzw.
festgelegt wann Alarm anspricht.
Überschreiten: Wert überschreitend
Unterschreiten: Wert unterschreitend
Bei Pulsausgang können folgende
kg, cf, ltr und m³ gewählt werden.
Die Pulswertigkeit kann unter
werden. Die kleinste Pulswertigkeit ergibt sich
aus max. messbarem Verbrauch und der max
Impulsausgangsfrequenz des Sensors von 50
Hz.
Unter
Schaltzustand zu definieren. pos. = 0→ 1 neg.
1→ 0
[m³ /h] [m³ /min]
18 0,3
180 3
18000 300
180000 3000
mit Taste „" und Wechsel mit
„OK".
definiert den Alarmwert,
„Polarität" ist es möglich den
[l/min]
300
3000
300000
3000000
Bedienung
„Relais
„Hyst."
„unterschreiten"
„Einheiten"
„Wert" definiert
