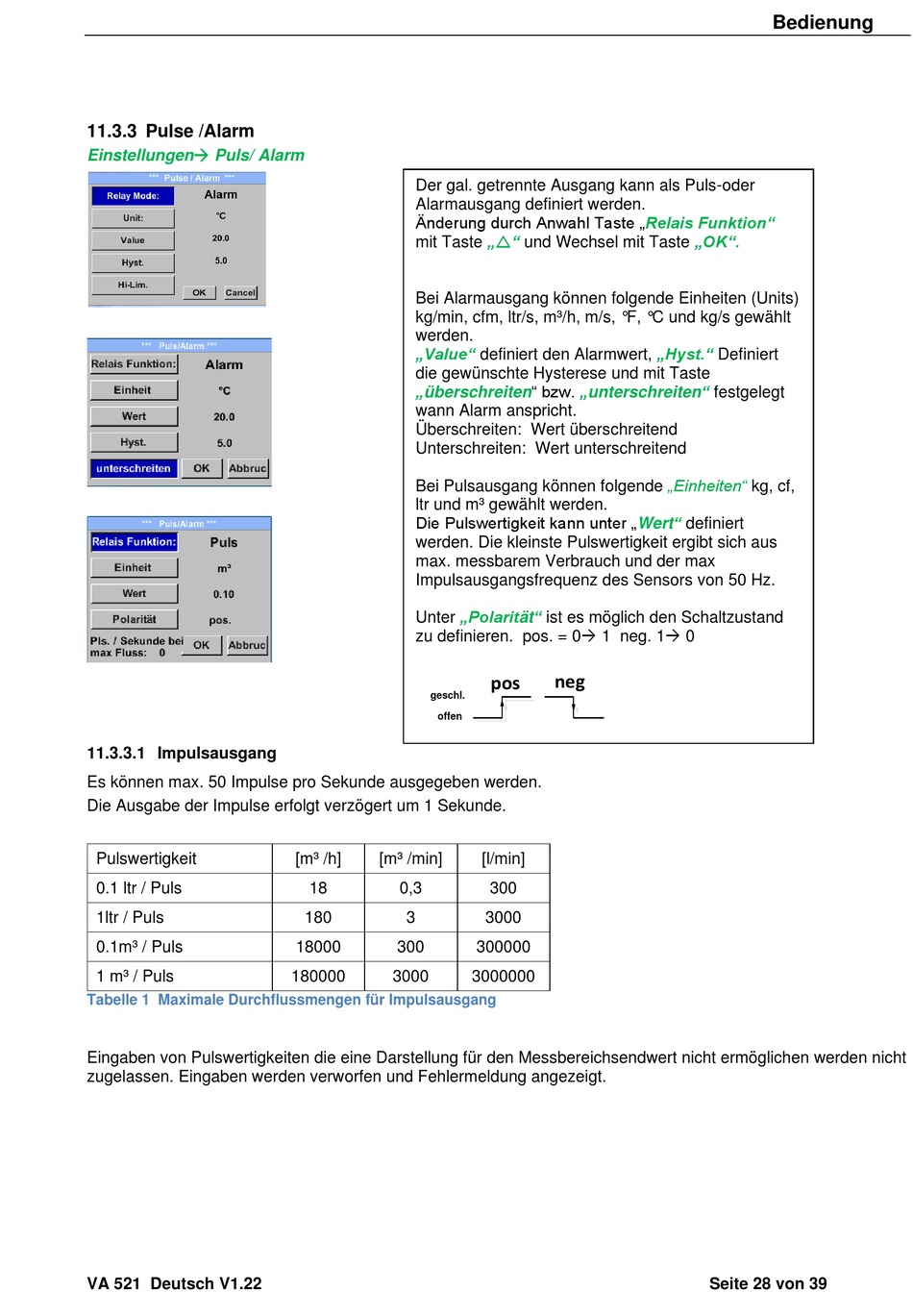

11.3.3 Pulse /Alarm

Einstellungen→ Puls/ Alarm

11.3.3.1 Impulsausgang

Es können max. 50 Impulse pro Sekunde ausgegeben werden.
Die Ausgabe der Impulse erfolgt verzögert um 1 Sekunde.
Pulswertigkeit
0.1 ltr / Puls
1ltr / Puls
0.1m³ / Puls
1 m³ / Puls
Tabelle 1 Maximale Durchflussmengen für Impulsausgang
Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen werden nicht
zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt.
VA 521 Deutsch V1.22
Der gal. getrennte Ausgang kann als Puls-oder
Alarmausgang definiert werden.
Änderung durch Anwahl Taste
mit Taste
Bei Alarmausgang können folgende Einheiten (Units)
kg/min, cfm, ltr/s, m³/h, m/s, °F, °C und kg/s gewählt
werden.
„Value"
die gewünschte Hysterese und mit Taste
„überschreiten" bzw.
wann Alarm anspricht.
Überschreiten: Wert überschreitend
Unterschreiten: Wert unterschreitend
Bei Pulsausgang können folgende
ltr und m³ gewählt werden.
Die Pulswertigkeit kann unter
werden. Die kleinste Pulswertigkeit ergibt sich aus
max. messbarem Verbrauch und der max
Impulsausgangsfrequenz des Sensors von 50 Hz.
„Polarität"
Unter
zu definieren. pos. = 0→ 1 neg. 1→ 0
geschl.
offen
[m³ /h] [m³ /min]
18 0,3
180 3
18000 300
180000 3000
„Relais Funktion"
„"
und Wechsel mit Taste
definiert den Alarmwert,
„unterschreiten"
„Wert"
ist es möglich den Schaltzustand
neg
pos
[l/min]
300
3000
300000
3000000
Bedienung
„OK".
„Hyst."
Definiert
festgelegt
„Einheiten"
kg, cf,
definiert
Seite 28 von 39
