Positionierung - Zf Remote Kurzanleitung

Montage
Folgende Werkzeuge werden für die Montage der Remote an den Lenker benötigt:
•
3 mm Inbuseinsatz
•
Drehmomentschlüssel

Positionierung

•
Es wird empfohlen, die Remote auf der linken Seite des Lenkers zu platzieren.
•
Achten Sie bei der Montage auf eine ergonomische Position.

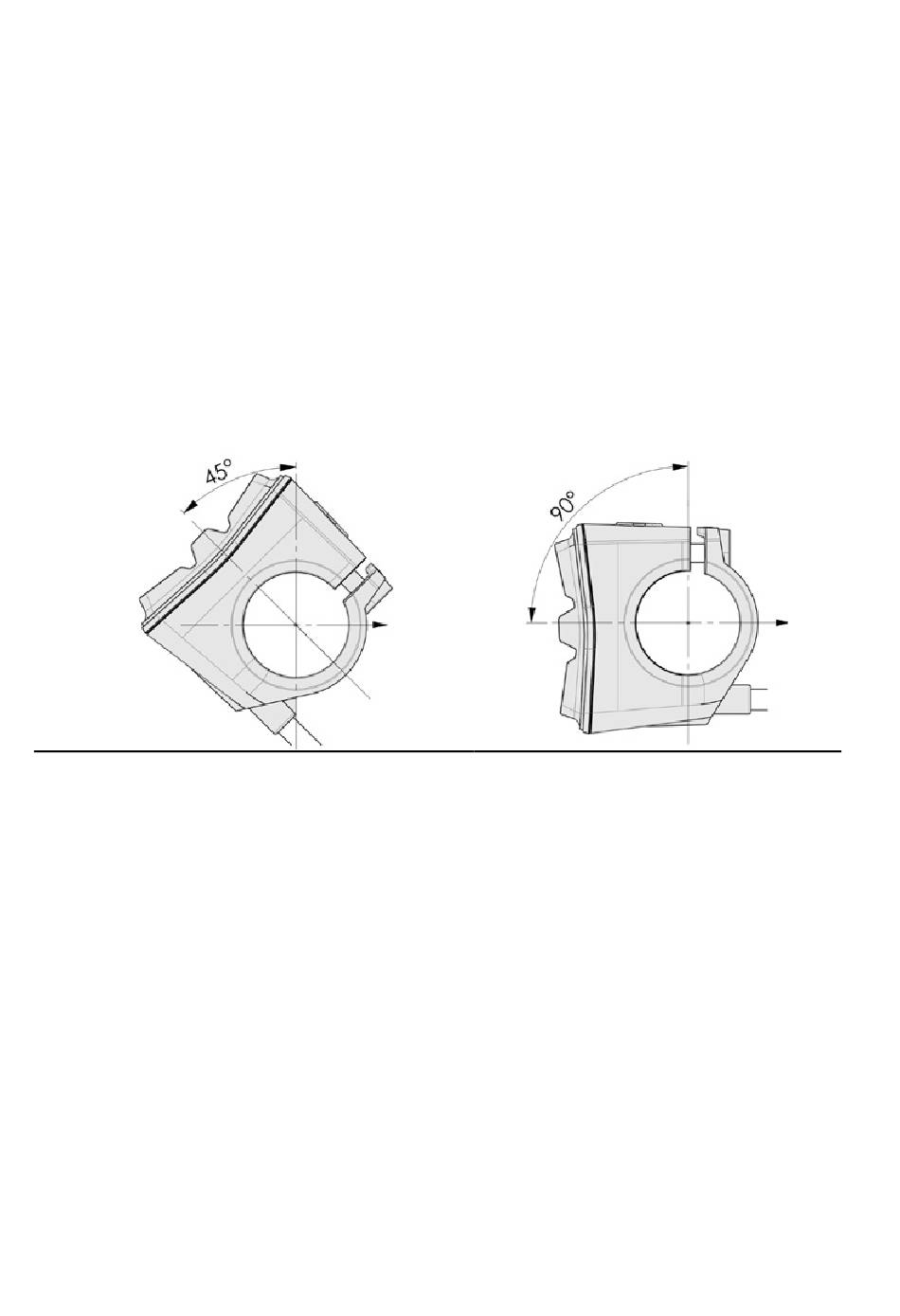

Um die korrekte Funktion des Lichtsensors zu gewährleisten, muss die Remote in einem
Winkel von 45 ° bis 90 ° zum Lenker montiert werden.
45 ° zur Fahrtrichtung
•
Es ist darauf zu achten, dass die M4 Zylinderschraube nicht angezogen ist. Ist dies
der Fall, lösen Sie die Schraube.
•
Platzieren Sie die Remote an der gewünschten Position des Lenkers.
•
Ziehen Sie die M4 Zylinderschraube leicht an, sodass ein Nachjustieren der Remote
noch möglich ist.
•
Nehmen Sie die letzten Anpassungen an Winkel und Position der Remote vor.
•
Ziehen Sie die M4 Zylinderschraube mit einem Drehmoment von 0,7 Nm an. Das
maximale Drehmoment darf 1 Nm nicht überschreiten.
•
Führen Sie das Kabel im Rahmen in Richtung des Core Controllers.
•
Stecken Sie den Stecker der Remote in die entsprechende Buchse des Core
Controllers.
90 ° zur Fahrtrichtung
