Installation
Les outils suivants sont nécessaires au montage du Remote sur le guidon :
•
Embout Allen 3 mm
•
Clé dynamométrique
Positionnement
•
Il est conseillé d'installer le Remote sur le côté gauche du guidon.
•
Veillez à l'installer dans une position ergonomique.
Pour assurer le bon fonctionnement du capteur de lumière, le Remote doit être monté à
un angle compris entre 45° et 90°.

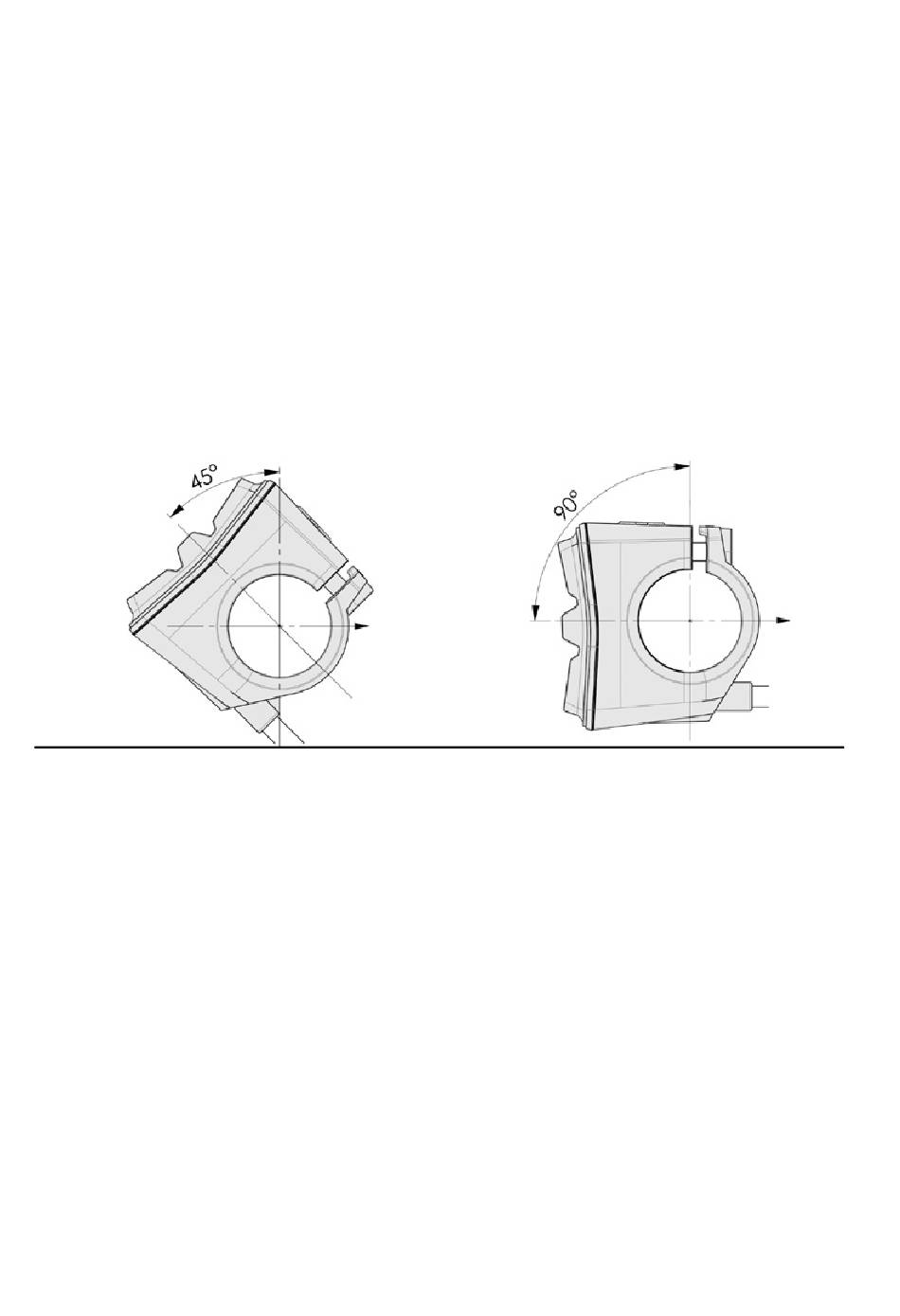

Montage du Remote dans le sens de
marche à un angle de 45° sur le guidon
•
Vérifiez que la vis à tête cylindrique M4 n'est pas serrée. Autrement, desserrez la vis.
•
Placez le Remote dans la position souhaitée sur le guidon.
•
Serrez légèrement la vis à tête cylindrique M4 de sorte qu'il soit encore possible
d'ajuster le Remote.
•
Effectuez les derniers réglages au niveau de l'angle et de la position du Remote.
•
Serrez la vis à tête cylindrique M4 avec un couple de serrage de 0,7 Nm. Le couple de
serrage maximum ne doit pas dépasser 1 Nm.
•
Faites passer le câble à travers le cadre en direction du Core Controller.
•
Insérez le faisceau du Remote dans la fiche correspondante du Core Controller.
Montage du Remote dans le sens
de marche à un angle de 90° sur le
guidon
