Inhaltszusammenfassung für Zehnder ComfoControl CC Luxe

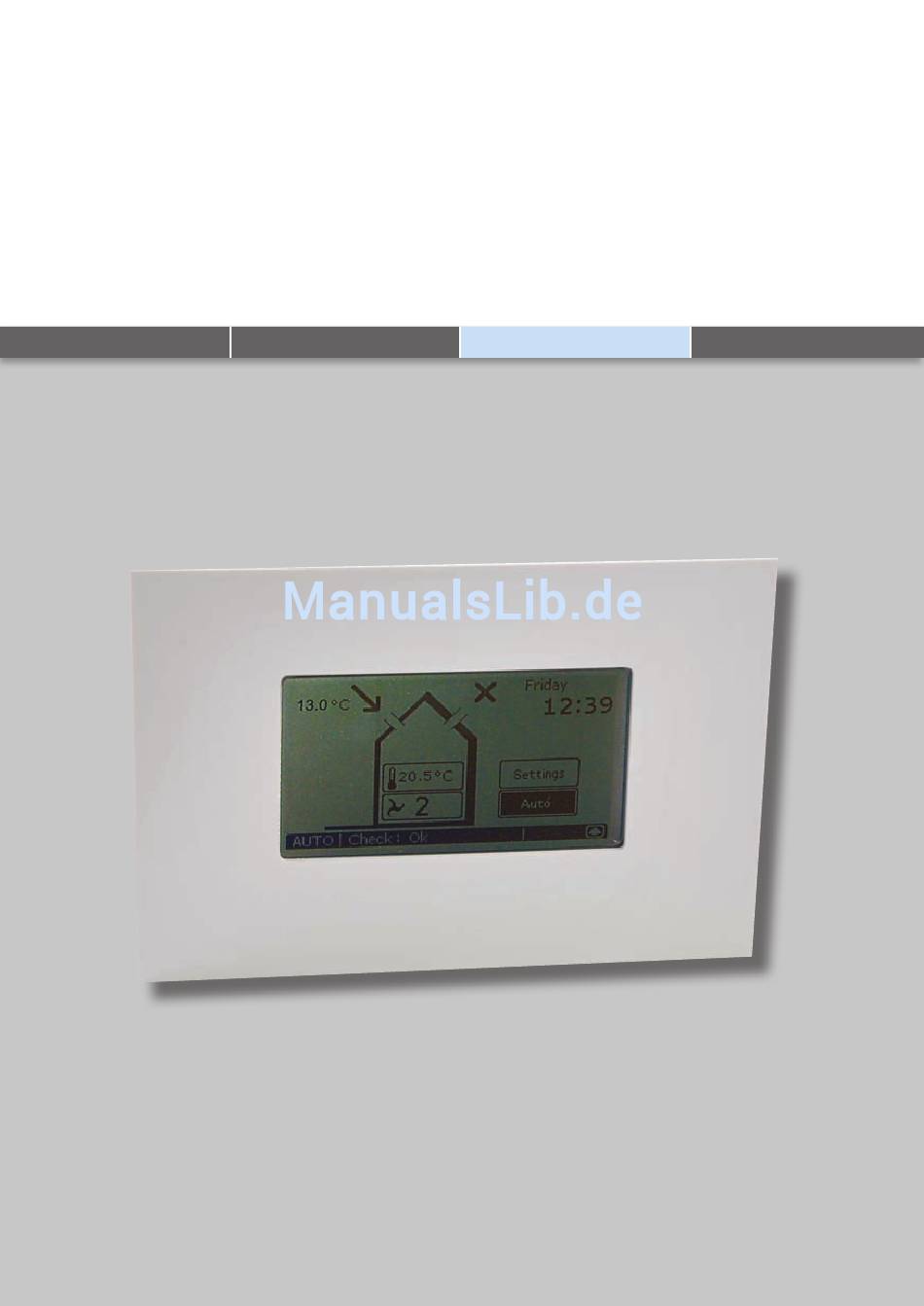

  • Seite 1 ComfoControl Luxe Installateurshandleiding Installers manual Installations Anleitung Heating Cooling Fresh Air Clean Air...
  • Seite 2 Alle rechten voorbehouden. Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist vermelden van informatie in deze handleiding. NL 2...

  • Seite 3: Inhaltsverzeichnis

    Inhoudsopgave Contents Voorwoord ......................4 Inleiding en veiligheid ..................4 Controle van levering ..................5 Installatievoorwaarden ..................5 Installatie ......................6 4.1 Montage aan de wand ................... 6 4.2 Bedrading ......................6 In bedrijf nemen ....................7 5.1 Gebruik van de CC Luxe ..................8 5.2 P-Menu’s ventilatiesysteem ..................13 5.3 P-menu’s Artic ......................21 Onderhoud ......................

  • Seite 4: Voorwoord

    Voorwoord 1. Inleiding en veiligheid Waarvoor dient deze bediening? Leest u de handleiding vóór Met de ComfoControl Luxe, gebruik zorgvuldig door. verder te noemen CC Luxe, kan een balansventilatiesysteem met De handleiding bevat alle informatie die warmteterugwinning op een makkelijke en bijdraagt aan een veilige en optimale comfortabele manier bediend worden.

  • Seite 5: Controle Van Levering

    2. Controle van levering 3. Installatievoorwaarden Neem direct contact op met de Om vast te stellen of de installatie van de leverancier bij constatering van schade of CC Luxe in een bepaalde ruimte mogelijk het niet compleet zijn van de levering. Tot is, moet er rekening gehouden worden de levering behoren: met de volgende aspecten:...

  • Seite 6: Installatie

    4. Installatie 4.2 Bedrading Voor het aansluiten of afkoppelen 4.1 Montage aan de wand van de CC Luxe moet de De CC Luxe kan met behulp van zijn ventilatie-unit volledig worden ophangbeugel worden gemonteerd aan uit geschakeld. Dit zodat er geen een wand of inbouwdoos in de wand.

  • Seite 7: In Bedrijf Nemen

    5. In bedrijf nemen Aansluiting van externe temperatuursensor Af-fabriek staan veel instellingen van de CC Luxe al goed. Toch kan het wenselijk De temperatuursensor zijn om een aantal zaken aan te passen. specificatie is: NTC 10 KΩ (niet Ook kan met behulp van de CC Luxe standaard geleverd).

  • Seite 8: Gebruik Van De Cc Luxe

    5.1 Gebruik van de CC Luxe In het onderstaande overzicht wordt kort toegelicht welke zaken afgelezen kunnen worden op de CC Luxe. Toevoer Indien de functie niet Indien de functie niet Afvoer ComfoCool (= van lucht OPEN (= omringt is door van lucht OPEN (= ) of omringt is door...

  • Seite 9: Systeeminstellingen

    Systeeminstellingen Het menu kan worden verlaten door op ‘ In het 1e scherm van menu ’ in de rechter bovenhoek van het systeeminstellingen kunnen de volgende scherm te drukken. instellingen worden gemaakt: - Scherm instellingen van de CC Luxe; Temperatuurcorrectie instellen - Dag en tijd instellingen van de CC Luxe;...

  • Seite 10: Ventilatieprogramma Instellen

    Ventilatieprogramma instellen Het ingestelde ventilatieprogramma werkt alleen als de CC Luxe in AUTO modes is ingesteld. Af-fabriek heeft de ventilatie-unit een standaard ventilatiestand (stand 2) in zijn Met de knop «COPY» is het mogelijk om ventilatieprogramma. een ingestelde dag naar een andere dag Indien gewenst kan het standaard te kopiëren: ventilatieprogramma worden aangepast...
  • Seite 11 Het temperatuurprogramma kan in menu Als het minuten instelscherm Instellingen > Temperatuur worden open staat moet deze altijd eerst ingesteld. gesloten worden voordat het temperatuurinstellingen menu afgesloten kan worden met ‘ ’. Bij een Fabrieksreset zal de standaard comforttemperatuur (20ºC) weer worden ingeladen. Service login Het temperatuurprogramma is op de Toegang krijgen tot P-menu’s...
  • Seite 12 Instellingen maken in P-menu’s Terugkeren naar hoofdscherm Na het succesvol inloggen in de Service 1. Ga met “ ” terug naar het Installatie login verschijnt het Installatie menu Menu. welke toegang geeft tot de verschillende 2. Druk daar nogmaals op “ ”. P-menu’s.

  • Seite 13: P-Menu's Ventilatiesysteem

    5.2 P-Menu’s ventilatiesysteem De CC Luxe wordt gezien als een digitale 3-standenschakelaar. Menu’s zonder minimum en maximum waarde zijn uitleesmenu’s. Menu P1  Status van regelingen Status Submenu Omschrijving Geactiveerd Menu 20 op dit moment actief? Ja (1) / Nee (0) Menu 21 op dit moment actief? Ja (1) / Nee (0) Menu 22 op dit moment actief?
  • Seite 14 Waarden Tijdvertragingen Fabrieks- Submenu Omschrijving Minimum Maximum reset Uitschakelvertraging voor ventilatie-stand 0 Min. 120 Min. 0 Min. (Optioneel) • D e ventilatie-unit gaat na het KORT Noot: inschakelen van ventilatiestand Alleen van toepassing 3 (<3sec.), “x” minuten naar de op installaties HOOGSTAND en schakelt daarna met een bedrade automatisch terug naar de normale 3-standenschakelaar.
  • Seite 15 Waarden Tijdvertragingen Fabrieks- Submenu Omschrijving Minimum Maximum reset Instelling van de ComfoHoodventila- (Optioneel) tiestanden. • A ls de ComfoHood Noot: ingeschakeld wordt kunnen de Alleen van toepassing ComfoHoodventilatiestanden met op installaties met een een x-% hoger ingesteld worden bedrade ComfoHood dan de overeenkomende ‘normale’ ventilatiestanden.
  • Seite 16 Waarden temperaturen Submenu Omschrijving Minimum Maximum Fabrieks- reset Actuele waarde van T2 Actuele (= temperatuur van toevoerlucht) Actuele waarde van T3 Actuele (= temperatuur van retourlucht) Actuele waarde van T4 Actuele (= temperatuur van afvoerlucht) Actuele waarde TGE Actuele (Optioneel) (= temperatuur van buitenlucht t.b.v.
  • Seite 17 Waarden aanvullende regelingen Submenu Omschrijving Minimum Maximum Fabrieks- reset Aanwezigheid van een naverwarmer opgeven. 0 (= Nee) 1 (= Ja) (Optioneel) • 0; Naverwarmer is afwezig • 1; N averwarmer is aanwezig (analoge 0-10V) • 2; N averwarmer is aanwezig en wordt gestuurd met een Pulse Width Modulation (PWM) signaal. Instelling van de benodigde luchthoeveelheid voor de woning.
  • Seite 18 Menu P6  Instellen van aanvullende regelingen (Optioneel) Waarden aanvullende regelingen Submenu Omschrijving Minimum Maximum Fabrieks- reset Aanwezigheid van een bodemwisselaar (EWT) 0 (= Nee) 3 (= Ja) opgeven. • 0; Bodemwisselaar is afwezig • 1; Bodemwisselaar is aanwezig • 3; B odemwisselaar is ongeregeld aanwezig. Bij een bodemwisselaar zonder klep moet worden gekozen voor de stand ongeregelde bodemwisselaar zodat de bypass klep van de ventilatie-unit blijft functioneren.
  • Seite 19 Menu P7  Aflezen van storingen (en systeeminformatie) Waarden (storings)informatie Submenu Omschrijving Minimum Maximum Fabrieks- reset Actuele softwareversie. Versienummer van software (zonder “v”) Laatste storing. Code conform alarm- en storingsindicatie Eén na laatste storing Code conform alarm- en storingsindicatie Twee na laatste storing. Code conform alarm- en storingsindicatie Resetten van een storing(en)
  • Seite 20 Menu P8  Instellen van de RF-ingang en analoge ingangen (Optioneel) Waarden analoge ingang Submenu Omschrijving Minimum Maximum Fabrieks- reset Analoge ingang 1 0= afwezig 1 = aanwezig 0= sturen 1 = regelen (analoge ingang1) setpoint analoge ingang 1 (regelen) min.

  • Seite 21: P-Menu's Artic

    Waarden analoge ingang Submenu Omschrijving Minimum Maximum Fabrieks- reset 0=positief analoge ingang 4 1=negatieve instelling analoge ingang 4 uitlezen analoge ingang 4 RF ingang 1 0= afwezig 1 = aanwezig 0= sturen 1 = regelen (RF ingang1) setpoint RF ingang 1 (regelen) min.

  • Seite 22: Onderhoud

    6. Onderhoud 7. Storingen De CC Luxe heeft zelf geen onderhoud Op de CC Luxe kunnen verschillende nodig. De ventilatie-unit dat door de systeemgegevens worden afgelezen: CC Luxe wordt bediend heeft echter – Storingsmeldingen. wel periodiek onderhoud nodig. Welk – Filterwaarschuwing voor het vervangen onderhoud de ventilatie-unit nodig heeft de filters.
  • Seite 23 Filterwaarschuwing op de CC Luxe Als de filters van de ventilatie-unit vervangen moeten worden, verschijnt de waarschuwing “FILTERS – VERVANG FILTERS” op het scherm van de CC Luxe. Zie voor het vervangen (of reinigen) van de filters de handleiding van de ventilatie- Het scherm “systeem status”...

  • Seite 24: Garantie En Aansprakelijkheid

    8. Garantie en Betekenis van de storingsmeldingen Code Omschrijving aansprakelijkheid NTC voeler Tge is defect. Garantiebepalingen (= Temperatuur van de buitenlucht t.b.v. De fabrikant garandeert de CC Luxe bodemwisselaar) voor een periode van 24 maanden na NTC voeler T1 is defect. installatie tot een maximum van 30 (= Temperatuur van de buitenlucht) maanden na productiedatum van de...
  • Seite 25 25 NL...
  • Seite 26 All rights reserved. This manual has been compiled with the greatest care. The publisher cannot be held liable for any damage caused as a result of missing or incorrect information in this manual. EN 26...
  • Seite 27 Table of contents Foreword ......................28 Introduction and safety ..................28 Checking the delivery ..................29 Fitting conditions ....................29 Installation ......................30 4.1 Wall mounting ...................... 30 4.2 Wiring ........................30 Commissioning ....................31 5.1 Use of the CC Luxe ....................32 5.2 P Menus ventilation system .................

  • Seite 28: Foreword

    Foreword 1. Introduction and safety Read this manual carefully before use. What is the purpose of this control unit? This manual provides all the information The ComfoControl Luxe – referred to required for safe and optimal installation, further as the CC Luxe – enables users operation and maintenance of the CC to easily and comfortably operate a Luxe.

  • Seite 29: Checking The Delivery

    2. Checking the delivery 3. Fitting conditions Contact your supplier immediately in case of damage or an incomplete delivery. The In order to determine whether the CC delivery must include: Luxe can be installed in a certain area, � CC Luxe; the following aspects must be taken into �...

  • Seite 30: Installation

    4. Installation 4.2 Wiring When connecting or 4.1 Wall mounting disconnecting the CC Luxe, the The CC Luxe can be wall-mounted or ventilation unit must first be fully fitted inside an integrated unit by means disconnected from its power of its mounting bracket. supply.

  • Seite 31: Commissioning

    5. Commissioning Connection to external temperature sensor Most of the CC Luxe factory settings are correct. Still, you may want to adjust a The temperature sensor number of things. specification is: NTC 10 KΩ The CC Luxe can also be used to (optional).

  • Seite 32: Use Of The Cc Luxe

    5.1 Use of the CC Luxe The overview below summarizes the information that will be displayed on the CC Luxe. ComfoCool (= If the function is not OPEN (= If the function is not OPEN (= afterheater (= surrounded by a or CLOSE surrounded by a or CLOSE (=...
  • Seite 33 CC Luxe differ (slightly) from the actual Advanced settings temperature measured. This makes it Screen Wednesday possible to set the CC Luxe in such a way Timers that it displays the same temperature as the room thermostat. To that end, the Set time preferred deviation in ºC must be set in the Settings >...

  • Seite 34: Temperature Programme Settings

    If so desired, the standard ventilation If the minutes settings screen programme can be adjusted in is open, it must be closed first accordance with personal ventilation before the ventilation settings need. Examples include weekday and menu can be closed with ‘ ’.

  • Seite 35: Installation Menu

    Entering settings in P menus The preferred times can also be set to After having logged into the Service login, the minute. Press the selected time in the top of the screen. A new screen appears, the Installation menu appears, which where the preferred minute can be provides access to the various P menus.

  • Seite 36: P Menus Ventilation System

    5.2 P Menus ventilation system The CC Luxe is regarded as a digital 3-position switch. Menus without minimum and maximum values are read-only menus. Menu P1  Status of programmes Status Submenu Description Activated Is menu 20 currently active? Yes (1) / No (0) Is menu 21 currently active? Yes (1) / No (0) Is menu 22 currently active?
  • Seite 37 Time delay values Submenu Description Minimum Maximum Factory reset Deactivation delay for ventilation setting 0 Min. 120 Min. 0 Min. (Optional) • I f you BRIEFLY engage ventilation Note: setting 3 (<3sec.), the ventilation unit Only applies to switches to the HIGH SETTING for systems fitted with “x”...
  • Seite 38 Time delay values Submenu Description Minimum Maximum Factory reset Time for the temporary high setting. 0 Min. 120 Min. 30 Min. • If you engage ventilation setting 3, the ventilation unit switches to the high setting for “ ” minutes and then switches back automatically to the normal ventilation setting.
  • Seite 39 Menu P4  Reading the temperatures Temperature values Submenu Description Minimum Maximum Factory reset Current value of tah Current (Optional) (= temperature of the reheater) Comfort temperature Current value of tCh Current (Optional) (= temperature in the ComfoHood) Current value of T1 Current (= outside air temperature) Current value of T2...
  • Seite 40 Additional programme values Submenu Description Minimum Maximum Factory reset Confirming the presence of a bypass. 0 (= No) 1 (= Yes) The standard ventilation unit configuration includes a bypass. Leave the value at ‘1’. Confirming the presence of a 0 (= No) 1 (= Yes) (Optional) reheater.
  • Seite 41 Menu P6  Setting additional programmes (Optional) Additional programme values Submenu Description Minimum Maximum Factory reset Confirming the presence of a geothermal 0 (= No) 3 (= Yes) exchanger (EWT). • 0; G eothermal heat exchanger not fitted • 1; Geothermal heat exchanger fitted • 3; G eothermal heat exchanger unregulated. If a valveless geothermal heat exchanger is fitted, then the unregulated setting must be selected so that the ventilation unit's bypass valve continues to function properly.
  • Seite 42 Menu P7  Reading malfunctions (and system information) (Malfunction) information values Submenu Description Minimum Maximum Factory reset Current software version. Software version number (without "v") Most recent malfunction. Code in accordance with alarm and malfunction alert Second most recent malfunction Code in accordance with alarm and malfunction alert Third most recent malfunction...
  • Seite 43 Menu P8  Setting the RF input and analogue ports (optional) Values of analogue port Submenu Description Minimum Maximum Factory reset Analogue input 1 0= not fitted 1 = fitted 0= control 1 = programme (analogue input 1) set point analogue input 1 (programme) min.

  • Seite 44: P Menus Comfocool

    Values of analogue port Submenu Description Minimum Maximum Factory reset 0=positive analogue input 4 1=negative setting analogue input 4 read-out analogue input 4 RF input 1 0= not fitted 1 = fitted 0= control 1 = programme (RF input 1) set point RF input 1 (programming) min.

  • Seite 45: Maintenance

    6. Maintenance 7. Malfunctions The CC Luxe does not require Certain system information can be maintenance. However, the ventilation displayed on the CC Luxe: unit controlled by the CC Luxe does – Error messages. require periodic maintenance. The – Warning to clean or replace the filters. maintenance required by the ventilation –...
  • Seite 46 Multiple malfunctions will be Wednesday displayed in the “SYSTEM STATUS” screen. Only “ERROR E2” is currently displayed. Cooker hood Settings Filter warning on the CC Luxe If the ventilation unit's filters require replacement, then the “FILTERS – Check: OK REPLACE FILTERS” warning appears on the CC Luxe display.

  • Seite 47: Warranty And Liability

    8. Warranty and liability Meaning of the error messages Warranty conditions Code Description The CC Luxe is covered by a NTC sensor Tge is faulty. (= Temperature of the outside air for base manufacturer’s warranty for a period exchanger) of 24 months after fitting up to a NTC sensor T1 is faulty.
  • Seite 48 Alle Rechte vorbehalten. Die Zusammenstellung dieser Anleitung erfolgte mit größter Sorgfalt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Anleitung. DE 48...
  • Seite 49 Inhaltsverzeichnis Vorwort ......................50 Einleitung und Sicherheit ................. 50 Kontrolle des Lieferumfangs ................51 Installations ......................51 voraussetzungen ....................51 Installation ......................52 4.1 Wandmontage ..................... 52 4.2 Verkabelung ......................52 Inbetriebnahme....................53 5.1 Benutzung des CC Luxe ..................54 5.2 P-Menüs Belüftungssystem ................. 59 5.3 P-Menüs ComfoCool ....................67 Wartung ......................

  • Seite 50: Vorwort

    Vorwort 1. Einleitung und Sicherheit Lesen Sie sich die Anleitung Wozu dient diese Einheit? vor dem Gebrauch aufmerksam Mit der ComfoControl Luxe (im durch. Folgenden CC Luxe genannt) können Systeme zur kontrollierten Lüftung mit Diese Anleitung enthält alle Informationen, Wärmerückgewinnung auf einfache und die zu einer sicheren und optimalen komfortable Weise bedient werden.

  • Seite 51: Kontrolle Des Lieferumfangs

    2. Kontrolle des 3. Installations Lieferumfangs voraussetzungen Sollten Sie Schäden oder Um beurteilen zu können, ob die Unvollständigkeiten am gelieferten Installation der CC Luxe in einem Produkt feststellen, setzen Sie sich bestimmten Raum möglich ist, sind unverzüglich mit dem Lieferanten in folgende Punkte zu beachten: Verbindung.

  • Seite 52: Installation

    4. Installation 4.2 Verkabelung Um die CC Luxe anschließen 4.1 Wandmontage oder lösen zu können, muss Die CC Luxe kann mit Hilfe eines das Lüftungsgerät vollständig Aufhängebügels an einer Wand oder ausgeschaltet werden. Auf einem Einbaugehäuse in der Wand diese Weise befindet sich keine montiert werden.

  • Seite 53: Inbetriebnahme

    5. Inbetriebnahme Anschluss vom externen Temperatursensor Ab Werk ist die CC Luxe bereits Die Spezifikationen für den vorprogrammiert. Dennoch kann es Temperatursensor lauten: NTC wünschenswert sein, einige Funktionen 10 KΩ (nicht im Standard- anzupassen. Zudem kann mit Hilfe der Lieferumfang enthalten). CC Luxe das Lüftungsgerät in Betrieb genommen werden.

  • Seite 54: Benutzung Des Cc Luxe

    5.1 Benutzung des CC Luxe In der nachstehenden Übersicht wird kurz beschrieben, welche Angaben auf dem CC Luxe abgelesen werden können. Wenn die Funktion nicht ComfoCool (= Wenn die Funktion nicht von Abluftventilator EIN ( Zuluftventilator EIN ( umgeben ist, Nacherhitzer(= ) und/oder umgeben ist,...
  • Seite 55 näher erläutert. Die Funktionen, die Durch auf „TAG und ZEIT” rechts nicht erläutert werden, sind in der oben im Display zu drücken, Bedienungsanleitung des Lüftungsgerätes gelangt man direkt zum Menü zu finden. „Zeiteinstellung” und dadurch folglich zum 1. Fenster des System Einstellung Menüs „Systemeinstellungen”.

  • Seite 56: Belüftungsprogramm Einstellen

    Innentemperatur anzuzeigen. Hierfür gewünschte Belüftungsprogramm mit Hilfe der vorhandenen Pfeile eingestellt befindet sich eine Taste unten auf dem Display des Menüs „T-Korrektur” (Menü werden. „Einstellungen” > System > T-Korrektur). Die gewünschten Zeiten können genau auf Diese Taste kann wie folgt eingestellt die Minute eingestellt werden.

  • Seite 57: Temperaturprogramm Einstellen

    Temperaturprogramm einstellen Temperaturprogramm Das eingestelle Minutes Temperaturprogramm funktioniert nur, wenn sich der CC Luxe in „AUTO”-Betriebsarten copy befindet. Prüfen Ab Werk verfügt das Lüftungsgerätüber Mit der Taste „COPY” ist es möglich, eine serienmäßige Komforttemperatur (20 einen eingestellten Tag zu einem anderen ºC) in ihrem Temperaturprogramm.
  • Seite 58 Service Login Die Taste „OK” ist nur vorhanden, wenn Zugang zu den P-Menüs erhalten sie zutreffend ist. Bei Auslesemenüs Die P-Menüs sind mit einem Logincode (wie P1 und P9) wird diese Taste folglich geschützt, so dass sie nur für den nicht vorhanden sein, da hier keine Werte Installateur zugänglich sind.

  • Seite 59: P-Menüs Belüftungssystem

    5.2 P-Menüs Belüftungssystem Der CC Luxe wird gesehen als eine digitaler 3-Stufenschalter. Menüs ohne Minimal- und Maximalwert sind Auslesemenüs. Menü P1  Status der Regelungen Status Submenü Beschreibung Aktiviert Menü 20 zurzeit aktiv? Ja (1) / Nein (0) Menü 21 zurzeit aktiv? Ja (1) / Nein (0) Menü...
  • Seite 60 Werte Zeitverzögerungen Submenü Beschreibung Minimal Maximal Werksein- stellung Ausschaltverzögerung für Belüftungsstufe 0 Min. 120 Min. 0 Min. (Option) • D as Lüftungsgerät geht nach Hinweis: KURZEM Einschalten der Nur für Anlagen mit Belüftungsstufe 3 (<3 Sek.), „x” Minuten einem verkabelten in die HöCHSTE STUFE und schaltet 3-Stufenschalter.

  • Seite 61: Werkseinstellung

    Werte Zeitverzögerungen Submenü Beschreibung Minimal Maximal Werksein- stellung Zeit für die Vorübergehend höchste Stufe. 0 Min. 120 Min. 30 Min. • Das Lüftungsgerät geht nach dem Einstellen von Belüftungsstufe 3 „ ” Minuten in die höchste Stufe und schaltet dann automatisch in die normale Belüftungsstufe zurück.
  • Seite 62 Menü P4  Temperaturen ablesen Temperaturwerte Submenü Beschreibung Minimal Maximal Werksein- stellung Aktueller Wert von tah Aktuell (Option) (= Temperatur des Nacherhitzers) Komforttemperatur Aktueller Wert von tCh Aktuell (Option) (= Temperatur in der Dunstabzugshaube ComfoHood) Aktueller Wert von T1 Aktuell (= Temperatur der Außenluft) Aktueller Wert von T2 Aktuell...
  • Seite 63 Werte Zusatzregelungen Submenü Beschreibung Minimal Maximal Werksein- stellung Anwesenheit einer Dunstabzugshaube 0 (= Nein) 1 (= Ja) (Option) ComfoHood mit angeschlossenem Temperatursensor. Hinweis: Wenn eine Dunstabzugshaube ComfoHood an das Lüftungsgerät (elektrisch) angeschlossen ist, können die Belüftungsstufen der Dunstabzugshaube ComfoHood über P29 eingestellt werden.
  • Seite 64 Menü P6  Einstellen von Zusatzregelungen (Option) Werte Zusatzregelungen Submenü Beschreibung Minimal Maximal Werksein- stellung Vorhandensein eines Erdwärmetauscher (EWT) 0 (= Nein) 3 (= Ja) angeben. • 0; kein Erdwärmetauscher vorhanden • 1; E rdwärmetauscher vorhanden (ComfoFond-L) • 3; E rdwärmetauscher ungesteurt vorhanden Bei einem Erdwärmetauscher ohne Ventil muss die Einstellung für den Erdwärmetauscher ungesteurt gewählt werden, so dass das Bypass-ventil des Lüftungsgerätes weiterhin funktioniert.
  • Seite 65 Werte der (Störungs-) Informationen Submenü Beschreibung Minimal Maximal Werksein- stellung Resetten der Störung(en) • Setzen Sie den Wert auf ‚1’ und drücken Sie auf (= aktivieren) „OK” oder „ ”. Werksreset • S etzen Sie den Wert auf ‚1’ und drücken Sie auf (= aktivieren) „OK” oder „ ”. Nach einem Werksreset werden alle ursprünglichen Softwareeinstellungen wieder eingestellt. Hinweis: Nach einem vollständigen Reset meldet das Lüftungsgerät, dass „nL / HL”...
  • Seite 66 Werte des analogen Eingangs Submenü Beschreibung Minimal Maximal Werksein- stellung 0= steuern 1 = regeln (analoger Eingang1) Sollwert analoger Eingang 2 (regeln) Mind.-Einstellung analoger Eingang 2 Höchsteinstellung analoger Eingang 2 0 = positiv analoger Eingang 2 1= negative Einstellung analoger Eingang 2 Auslesen analoger Eingang 2 Analoger Eingang 3 0= abwesend 1 = anwesend...

  • Seite 67: P-Menüs Comfocool

    Menü P9  Status der Regelungen (aus Menü P5 und P6: Zusatzregelungen) Status Submenü Beschreibung Aktiviert Kaminregelung aktiv? Ja (1) / Nein (0) Bypass offen (=Ja) / geschlossen (=Nein)? Ja (1) / Nein (0) Ventil des Erdreichwärmetauschers Ja (1) / Nein (0) Offen (=Ja) / geschlossen (=Nein) Nacherhitzer aktiv? Ja (1) / Nein (0)

  • Seite 68: Wartung

    6. Wartung 7. Störungen Die CC Luxe selbst ist wartungsfrei. Das Auf dem Display der CC Luxe können Sie Lüftungsgerät, welches durch die CC Luxe verschiedene Systemdaten ablesen: bedient wird, benötigt jedoch periodische - Störungsmeldungen. Wartung. Welche Art der Wartung das - Filtermeldung zum Ersetzen der Filter.

  • Seite 69: Die Filtermeldung Kann Wie Folgt Zurückgesetzt Werden

    Im Falle von mehreren Störungen Sie können dann Statusinformationen des Belüftungs- und/oder Kühlsystems abrufen. werden alle Störungen im Fenster Gehen Sie dazu wie folgt vor: „SYSTEMSTATUS” angezeigt. Wir behandeln hier nur Störung 1. Drücken Sie auf „ ”, um zum „Fehler E2”.

  • Seite 70: Bedeutung Der Störungsmeldungen

    8. Garantie und Haftung Bedeutung der Störungsmeldungen Garantiebestimmungen Code Beschreibung Der Hersteller gewährt auf die CC NTC-Fühler Tge ist defekt. (= Temperatur der Außenluft für Luxe eine Garantie von 24 Monaten Erdwärmetauscher) nach der Installation und höchstens 30 Monaten nach dem Herstellungsdatum NTC-Fühler T1 ist defekt.

  • Seite 71: Österreich (Austria)

    Internet: www.zehnder.be Internet: www.comfosystems.it E-mail: info@zehnder.be E-mail: info@comfosystems.it Nederland (The Netherlands) 中國 (China) Zehnder Group Nederland B.V. Zehnder (China) Indoor Climate Co.,Ltd. Lingenstraat 2 森德（中国）暖通设备有限公司 8028 PM Zwolle Tuqiao, Liyuan Zhen, Tonzhou District, Postbus 621 Beijing, 101149 8000 AP Zwolle Tel.: 010 61566704 / 13901333341...
  • Seite 72 Tel.: +41 (0)43 / 833 20 20 Fax: +41 (0)43 / 833 20 21 Internet: www.zehnder-systems.ch E-mail: info@zehnder-systems.ch United Kingdom Zehnder Comfosystems A division of Zehnder Group UK Ltd Unit 1, Brookside Avenue Rustington, West Sussex BN16 3LF, UK Tel.: 01903 777333 Fax: 01903 782398 Internet: www.comfosystems.co.uk...
