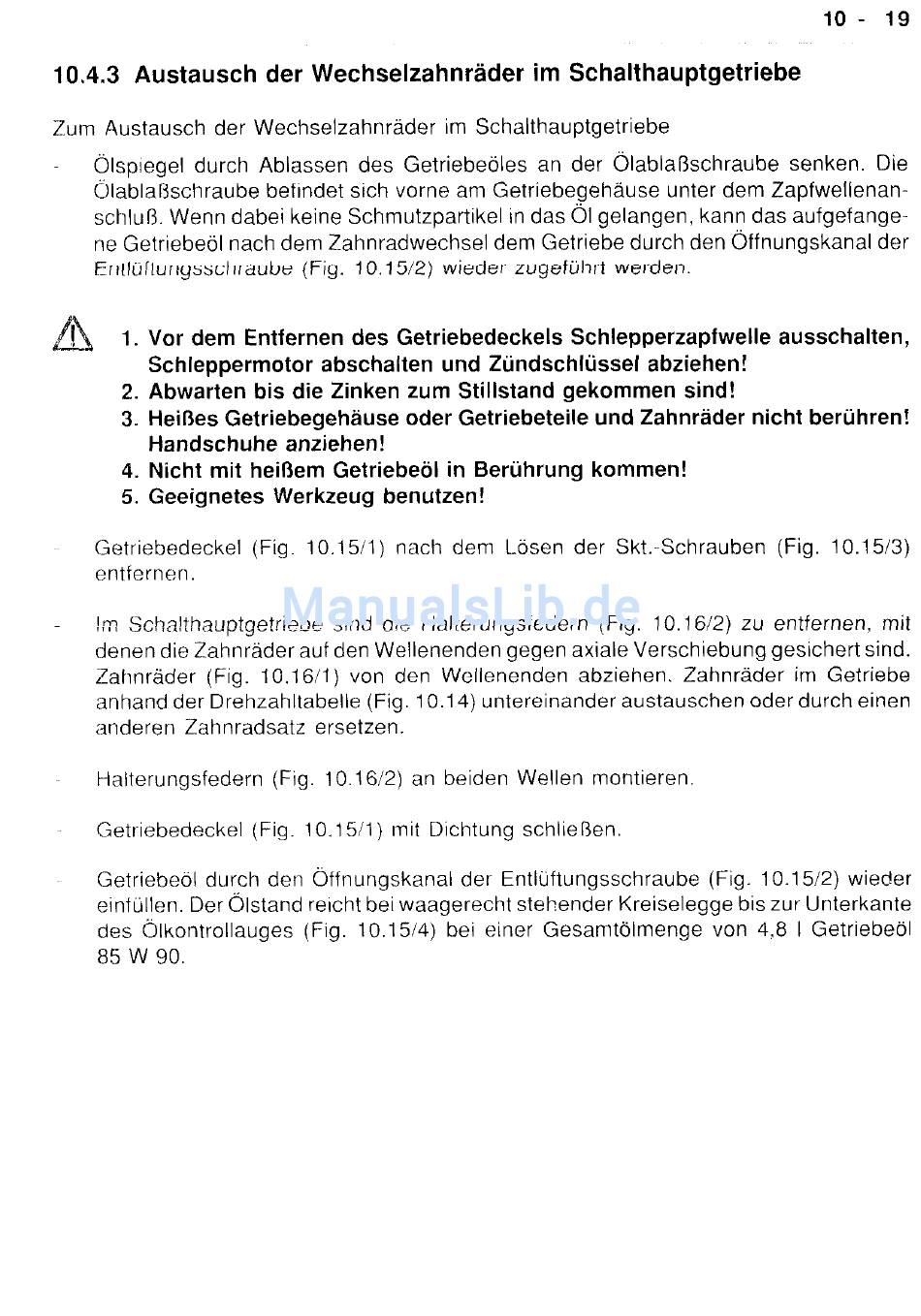

10.4.3 Austausch der Wechselzahnräder im Schalthauptgetriebe
Zum Austausch der Wechselzahnräder im Schalthauptgetriebe
ÖlspIegel durch Ablassen des Getriebeöles an der Ölablaßschraube senken. Die
Ölablaßschraube befindet sich vorne am Getriebegehäuse unter dem Zapfwellenan-
schluß. Wenn dabei keine Schmutzpartikel in das Öl gelangen, kann das aufgefange-
ne Getriebeöl nach dem Zahnradwechsel dem Getriebe durch den Öffnungskanal der
Entlüftungsschraube (Fig. 10.15/2) wieder zugeführt werden.
1. Vor dem Entfernen des Getriebedeckels Schlepperzapfwelle ausschalten,
Schleppermotor abschalten und Zündschlüssel abziehen!
2. Abwarten bis die Zinken zum Stillstand gekommen sind!
3. Heißes Getriebegehäuse oder Getriebeteile und Zahnräder nicht berühren!
Handschuhe anziehen!
4. Nicht mit heißem Getriebeöl in Berührung kommen!
5. Geeignetes Werkzeug benutzen!
GetrIebedeckel (Fig. 10.1511) nach dem Lösen der Skt.-Schrauben (Fig. 10.1513)
entfernen.
!m Scha!?hauptge?riphp rrnd die Halterungsfedern (Fig. IO. 16/2) zu entfernen, mit
denen die Zahnrtider auf den Wellenenden gegen axiale Verschiebung gesichert sind.
Zahnräder (Fig. 10.16/1) von den Wellenenden abziehen. Zahnräder im Getriebe
anhand der Drehzahltabelle (Fig. 10.14) untereinander austauschen oder durch einen
anderen Zahnradsatz ersetzen.
Halterungsfedern (Fig. 10.16/2) an beiden Wellen montieren
Getriebedeckel (Fig. 10.1511) mit Dichtung schließen
Getriebe61 durch den Offnungskanal der Entlüftungsschraube (Fig. 10.1512) wieder
eintirllen. Der Ölstand reicht bei waagerecht stehender Kreiselegge bis zur Unterkante
des Ölkontrollauges (Fig. 10.1514) bei einer Gesamtölmenge von 4.8 I Getriebeöl
85 w 90.
