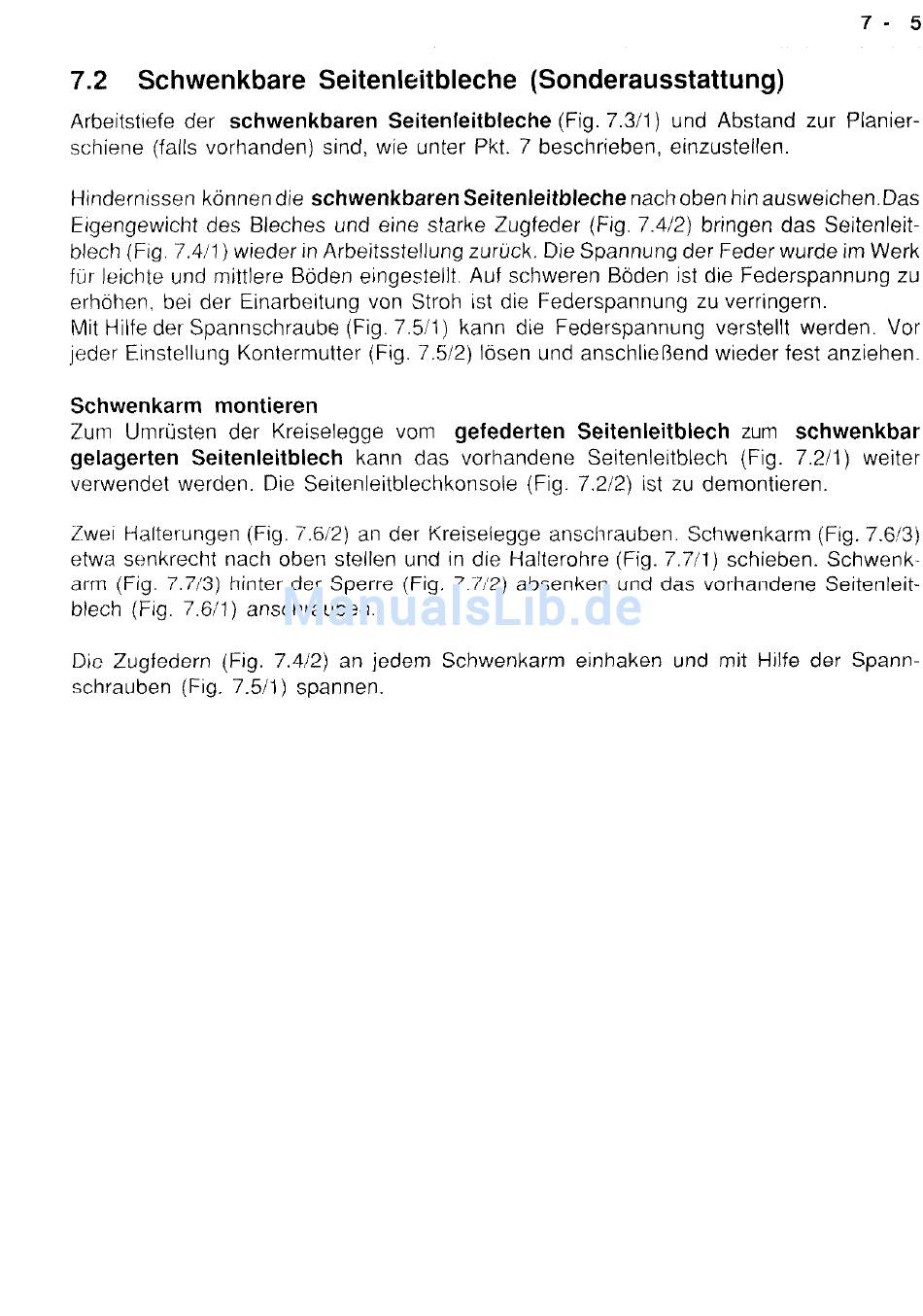

7.2 Schwenkbare Seitenleitbleche (Sonderausstattung)
Arbeitstiefe der schwenkbaren Seitenleitbleche (Fig. 7.30) und Abstand zur Planier-
schiene (falls vorhanden) sind, wie unter Pkt. 7 beschrieben, einzustellen.
Hindernrssen könnendie schwenkbaren Seitenleitblechenach oben hin ausweichen.Das
Eigengewicht des Bleches und eine starke Zugfeder (Fig. 7.412) bringen das Seitenleit-
blech (Fig. 7.4,/1) wieder in Arbeitsstellung zurück. Die Spannung der Feder wurde im Werk
frjr lerchte und rnittlere Böden eingestellt. Auf schweren Böden ist die Federspannung zu
erhöhen, bei der Einarbeitung von Stroh ist die Federspannung zu verringern.
Mit Hilfe der Spannschraube (Fig. 7.5/1) kann die Federspannung verstellt werden. Vor
jeder Einstellung Kontermutter (Fig. 7.512) lösen und anschließend wieder fest anziehen.
Schwenkarm montieren
Zurn Umrüsten der Kreiselegge vom gefederten Seitenleitblech zum schwenkbar
gelagerten Seitenleitblech kann das vorhandene Seitenleitblech (Fig. 7.211) weiter
verwendet werden. Die Seitenleitblechkonsole (Fig. 7.212) ist zu demontieren.
Ewer Halterungen (Fig. 7.6/2) an der Kreiseiegge anschrauben. Schwenkarm (Fig. 7.6!3)
etwa senkrecht nach oben stellen und in die Halterohre (Fig. 7.7/1) schieben. Schwenk-
arm (Fig. 7.71'3) hinter der Sperre (Fig. 7.7/2) absenken und das vorhandene Seitenleit-
blech (Fig. 7.611) anschrauben.
Die Zugfedern (Fig. 7.4/2) an jedem Schwenkarm einhaken und mit Hilfe der Spann-
schrauben (Fig. 7.5/1) spannen.
