Technische Daten

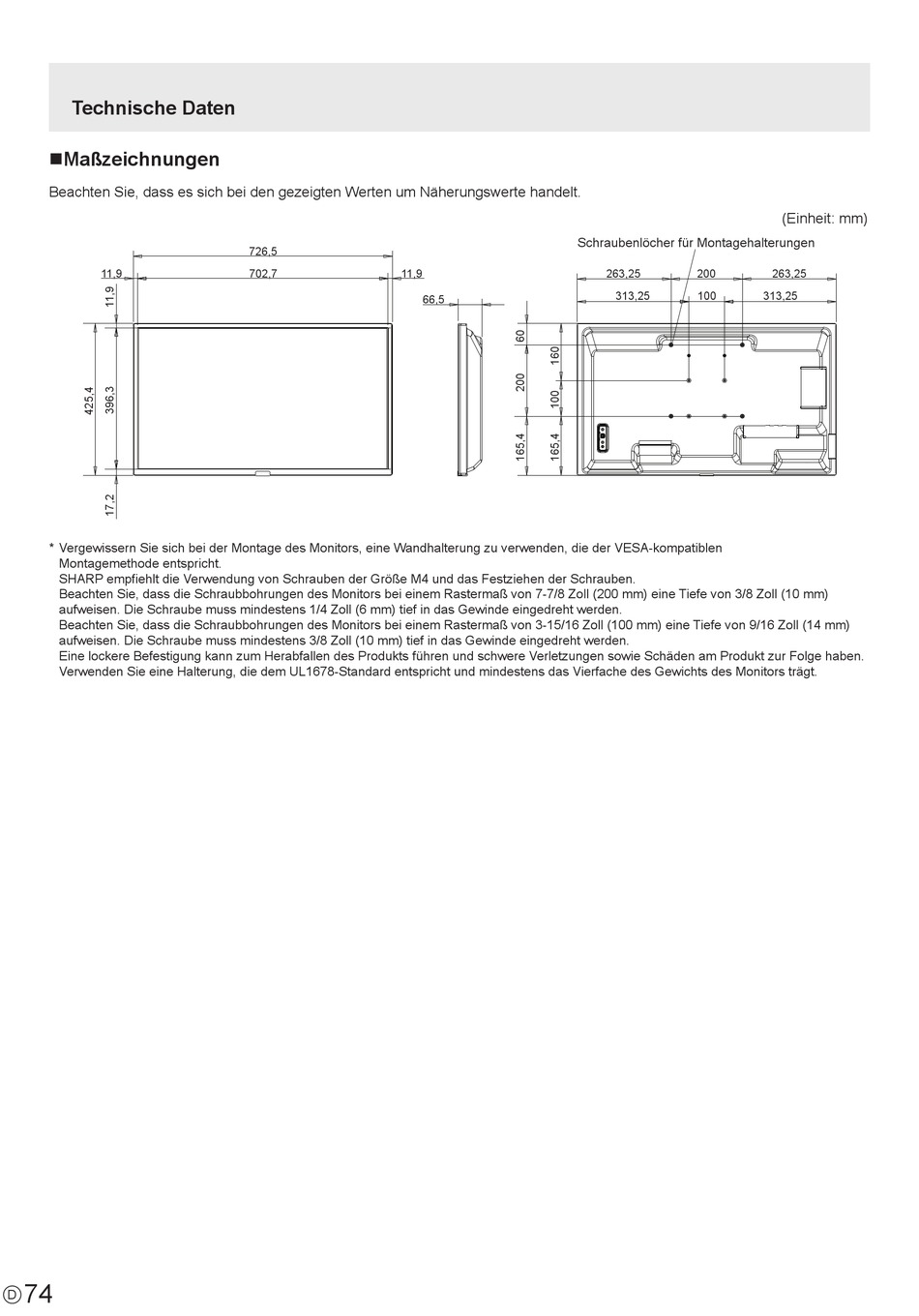

nMaßzeichnungen
Beachten Sie, dass es sich bei den gezeigten Werten um Näherungswerte handelt.
11,9
* Vergewissern Sie sich bei der Montage des Monitors, eine Wandhalterung zu verwenden, die der VESA-kompatiblen
Montagemethode entspricht.
SHARP empfiehlt die Verwendung von Schrauben der Größe M4 und das Festziehen der Schrauben.
Beachten Sie, dass die Schraubbohrungen des Monitors bei einem Rastermaß von 7-7/8 Zoll (200 mm) eine Tiefe von 3/8 Zoll (10 mm)
aufweisen. Die Schraube muss mindestens 1/4 Zoll (6 mm) tief in das Gewinde eingedreht werden.
Beachten Sie, dass die Schraubbohrungen des Monitors bei einem Rastermaß von 3-15/16 Zoll (100 mm) eine Tiefe von 9/16 Zoll (14 mm)
aufweisen. Die Schraube muss mindestens 3/8 Zoll (10 mm) tief in das Gewinde eingedreht werden.
Eine lockere Befestigung kann zum Herabfallen des Produkts führen und schwere Verletzungen sowie Schäden am Produkt zur Folge haben.
Verwenden Sie eine Halterung, die dem UL1678-Standard entspricht und mindestens das Vierfache des Gewichts des Monitors trägt.
74
D
726,5
702,7 11,9
66,5
Schraubenlöcher für Montagehalterungen
263,25 200
313,25 100
(Einheit: mm)
263,25
313,25
