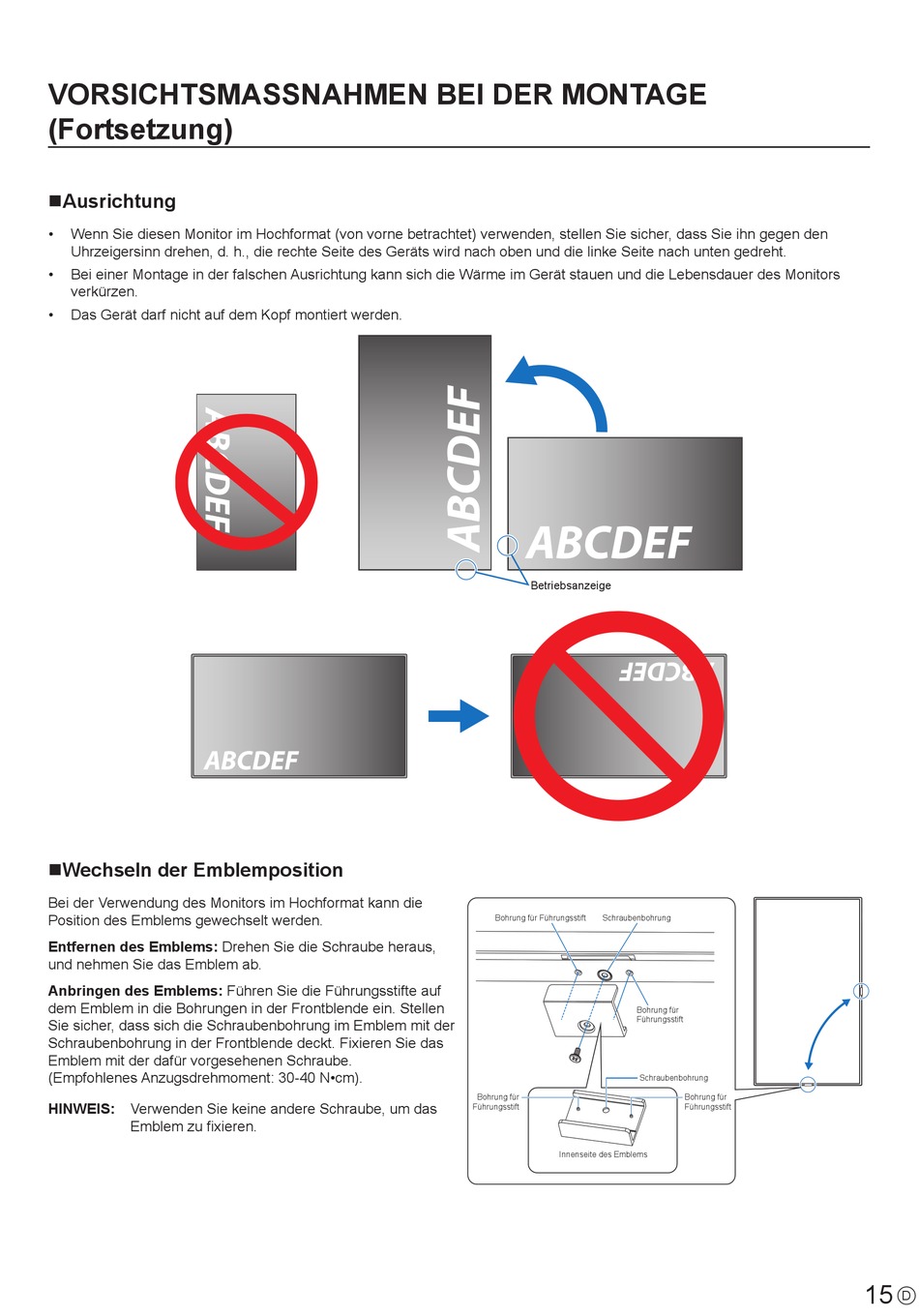

VORSICHTSMASSNAHMEN BEI DER MONTAGE
(Fortsetzung)
nAusrichtung
• Wenn Sie diesen Monitor im Hochformat (von vorne betrachtet) verwenden, stellen Sie sicher, dass Sie ihn gegen den
Uhrzeigersinn drehen, d. h., die rechte Seite des Geräts wird nach oben und die linke Seite nach unten gedreht.
• Bei einer Montage in der falschen Ausrichtung kann sich die Wärme im Gerät stauen und die Lebensdauer des Monitors
verkürzen.
• Das Gerät darf nicht auf dem Kopf montiert werden.
nWechseln der Emblemposition
Bei der Verwendung des Monitors im Hochformat kann die
Position des Emblems gewechselt werden.
Entfernen des Emblems: Drehen Sie die Schraube heraus,
und nehmen Sie das Emblem ab.
Anbringen des Emblems: Führen Sie die Führungsstifte auf
dem Emblem in die Bohrungen in der Frontblende ein. Stellen
Sie sicher, dass sich die Schraubenbohrung im Emblem mit der
Schraubenbohrung in der Frontblende deckt. Fixieren Sie das
Emblem mit der dafür vorgesehenen Schraube.
(Empfohlenes Anzugsdrehmoment: 30-40 N•cm).
HINWEIS:
Verwenden Sie keine andere Schraube, um das
Emblem zu fixieren.
Betriebsanzeige
Bohrung für Führungsstift Schraubenbohrung
Bohrung für
Führungsstift
Schraubenbohrung
Bohrung für
Führungsstift
Innenseite des Emblems
Bohrung für
Führungsstift
