Erweiterte Bedienung

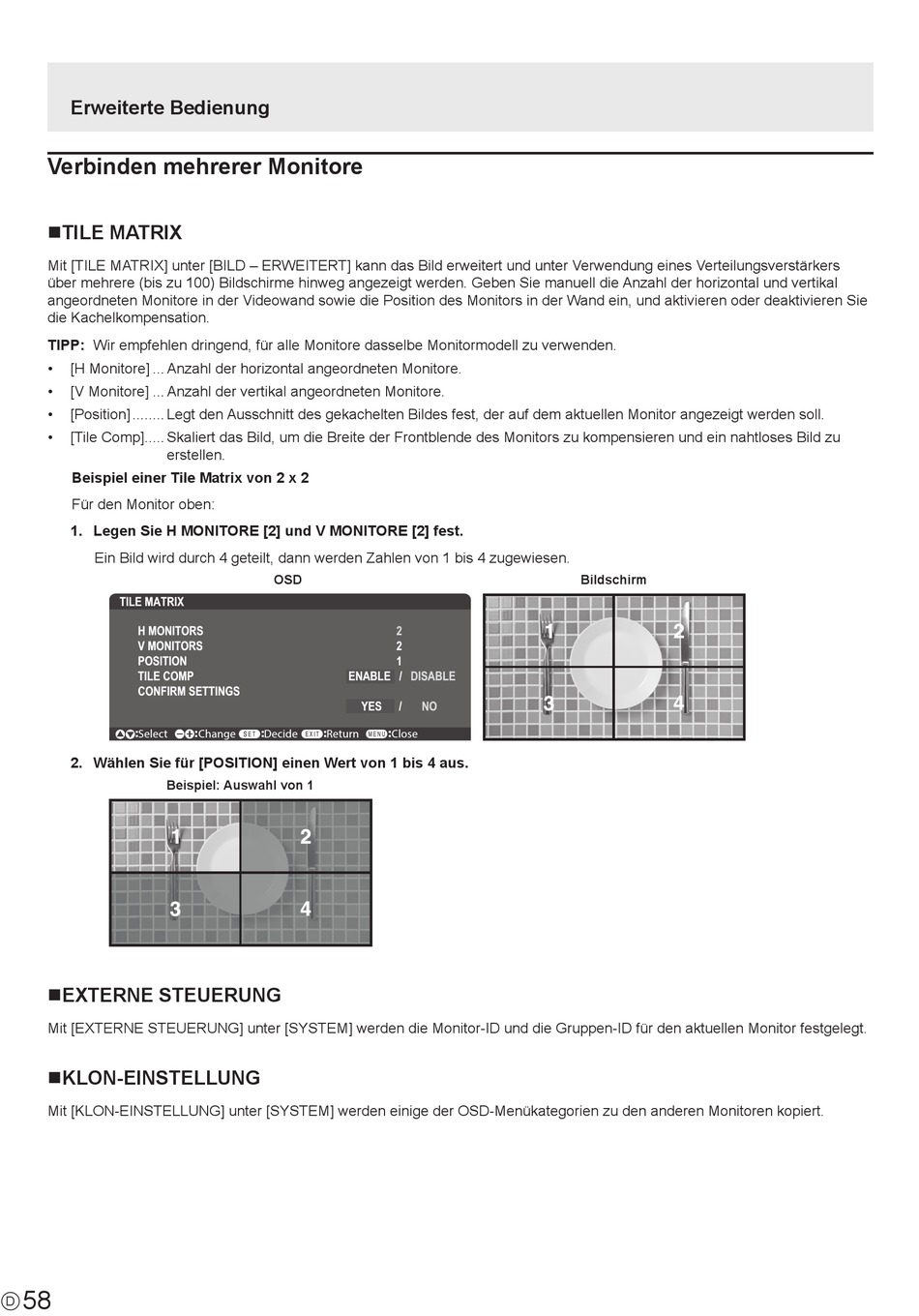

Verbinden mehrerer Monitore

nTILE MATRIX
Mit [TILE MATRIX] unter [BILD – ERWEITERT] kann das Bild erweitert und unter Verwendung eines Verteilungsverstärkers
über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. Geben Sie manuell die Anzahl der horizontal und vertikal
angeordneten Monitore in der Videowand sowie die Position des Monitors in der Wand ein, und aktivieren oder deaktivieren Sie
die Kachelkompensation.
TIPP:
Wir empfehlen dringend, für alle Monitore dasselbe Monitormodell zu verwenden.
• [H Monitore] ... Anzahl der horizontal angeordneten Monitore.
• [V Monitore] ... Anzahl der vertikal angeordneten Monitore.
• [Position] ........ Legt den Ausschnitt des gekachelten Bildes fest, der auf dem aktuellen Monitor angezeigt werden soll.
• [Tile Comp] ..... Skaliert das Bild, um die Breite der Frontblende des Monitors zu kompensieren und ein nahtloses Bild zu
erstellen.
Beispiel einer Tile Matrix von 2 x 2
Für den Monitor oben:
1. Legen Sie H MONITORE [2] und V MONITORE [2] fest.
Ein Bild wird durch 4 geteilt, dann werden Zahlen von 1 bis 4 zugewiesen.
TILE MATRIX
H MONITORS
V MONITORS
POSITION
TILE COMP
CONFIRM SETTINGS
Select
2. Wählen Sie für [POSITION] einen Wert von 1 bis 4 aus.
Beispiel: Auswahl von 1
nEXTERNE STEUERUNG
Mit [EXTERNE STEUERUNG] unter [SYSTEM] werden die Monitor-ID und die Gruppen-ID für den aktuellen Monitor festgelegt.
nKLON-EINSTELLUNG
Mit [KLON-EINSTELLUNG] unter [SYSTEM] werden einige der OSD-Menükategorien zu den anderen Monitoren kopiert.
58
D
OSD
ENABLE /
YES
Change Decide Return
2
2
1
DISABLE
/ NO
Close
Bildschirm
