Fournitures

3.1 Appareil de base

IIl s'agit d'une pompe à chaleur pour installation intérieure, prête
à brancher, avec jaquette en tôle, boîtier électrique et régulateur
intégré. Le circuit réfrigérant est « hermétiquement fermé » et
contient le fluide frigorigène fluoré R410A avec une valeur de
PRG de 1720, répertorié dans le protocole de Kyoto. Il est sans
HCFC, inoffensif pour la couche d'ozone et ininflammable.
Dans le boîtier de commande figurent toutes les pièces néces-
saires à l'utilisation de la pompe à chaleur. Une sonde pour me-
surer la température du mur extérieur et son matériel de fixation,
un collecteur d'impuretés et un commutateur de débit sont livrés
avec la pompe à chaleur. Les raccordements pour la tension
destinée au courant de charge et de commande doivent être ef-
fectués par le client.
La commande de la pompe de puits (à mettre en place par
le client) doit être réalisée au moyen d'un boîtier électrique.
À cette occasion, prévoir - si nécessaire - une protection moteur.
Les composants hydrauliques du côté de l'eau de puits doivent
être réalisés par le client.

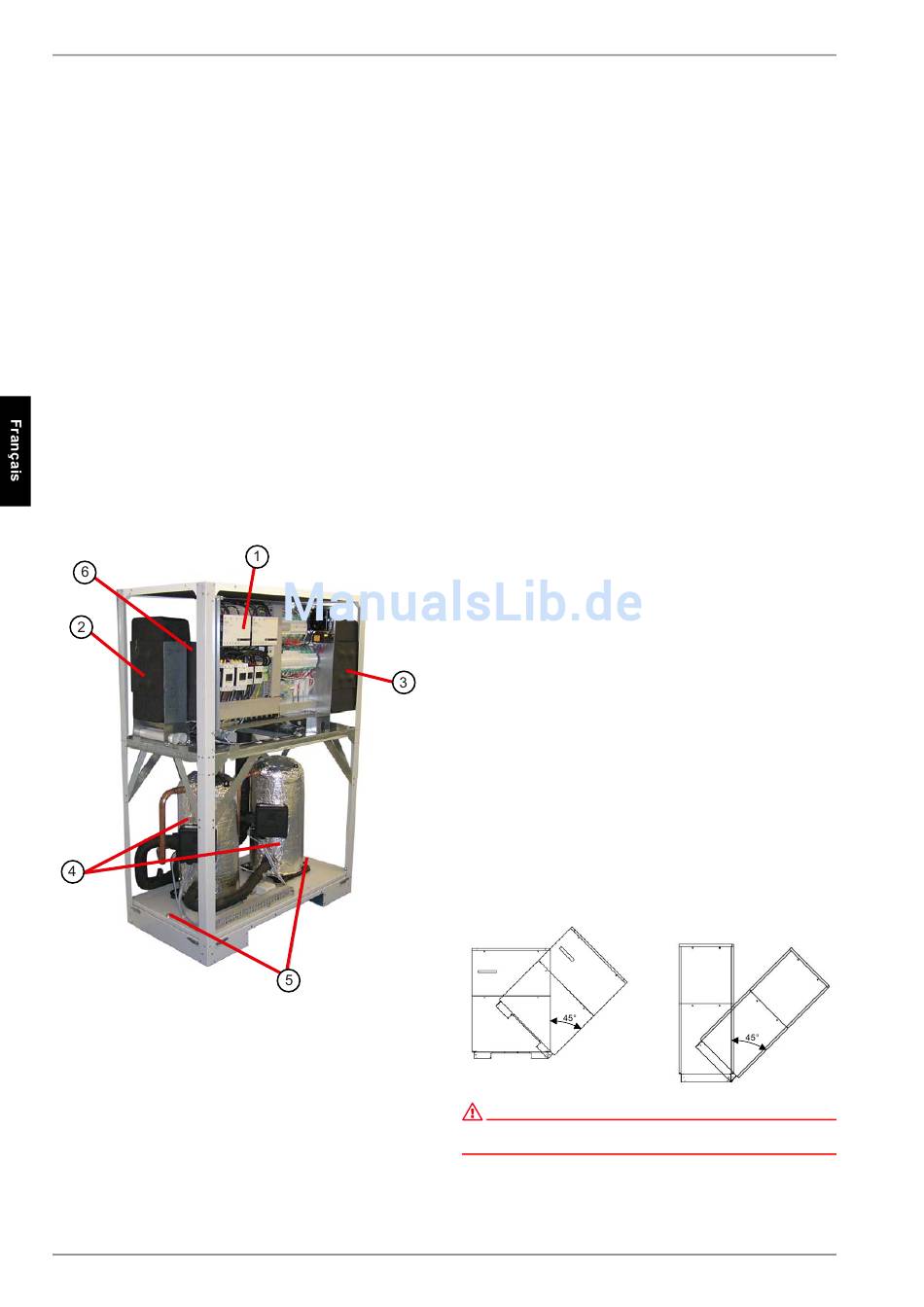

1) Commande
2) Evaporateur
3) Condenseur
4) Compresseur
5) Protection de transport
6) Condenseur circuit d'eau chaude
F-4
4

Accessoires

4.1 Brides de raccordement

Grâce aux brides de fixation à joint plan, il est possible, en op-
tion, de raccorder l'appareil par brides.
4.2 Vanne d'inversion 4 voies
externe, Côté circuit d'eau
La vanne d'inversion 4 voies externe (Y12) permet un fonction-
nement optimisé pour le chauffage et le rafraîchissement des
pompes à chaleur eau/eau réversibles Grâce à la commutation
de flux, l'échangeur thermique du côté pompe secondaire est
traversé de manière optimale à contre-courant, aussi bien en
mode chauffage qu'en mode rafraîchissement. L'organe moteur
électrique nécessaire à la commutation automatique est
commandé par le gestionnaire de pompe à chaleur.
(courant de commutation max. admissible 2 A).
Lorsque la vanne d'inversion 4 voies externe n'est pas utilisée,
les puissances calorifiques et les coefficients de performance
diminuent, comme indiqué dans les informations sur les
appareils. En mode chauffage uniquement et sans vanne
d'inversion 4 voies externe, le raccordement hydraulique doit
être effectué de telle manière que l'échangeur thermique soit
alimenté à contre-courant (tenir compte des remarques au
paragraphe 7.2 „Raccordement chauffage et circuit d'eau
chaude").
La vanne d'inversion 4 voies externe avec un temps de réglage
de 60 secondes max. est disponible comme accessoire spécial
et assure une commutation sans perte de mélange du débit
d'eau pour toute la plage d'exploitation des températures.
Les schémas électriques et hydrauliques joints en annexe repré-
sentent la structure de base. Des instructions de montage dé-
taillées sont fournies avec la vanne d'inversion 4 voies.
5

Transport

En cas de manutention à l'aide d'un diable, la PAC doit êtres sai-
sie côté frontal en dessous de la protection de transport.
Sur surface plane, l'appareil peut être transporté par l'avant ou
par l'arrière au moyen d'un chariot élévateur ou d'un gerbeur à
fourches. Dans ce cas, la protection de transport n'est pas forcé-
ment nécessaire.
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (dans tous les sens).
Après le transport, il faut enlever la protection de transport sur les
deux côtés du fond de l'appareil
