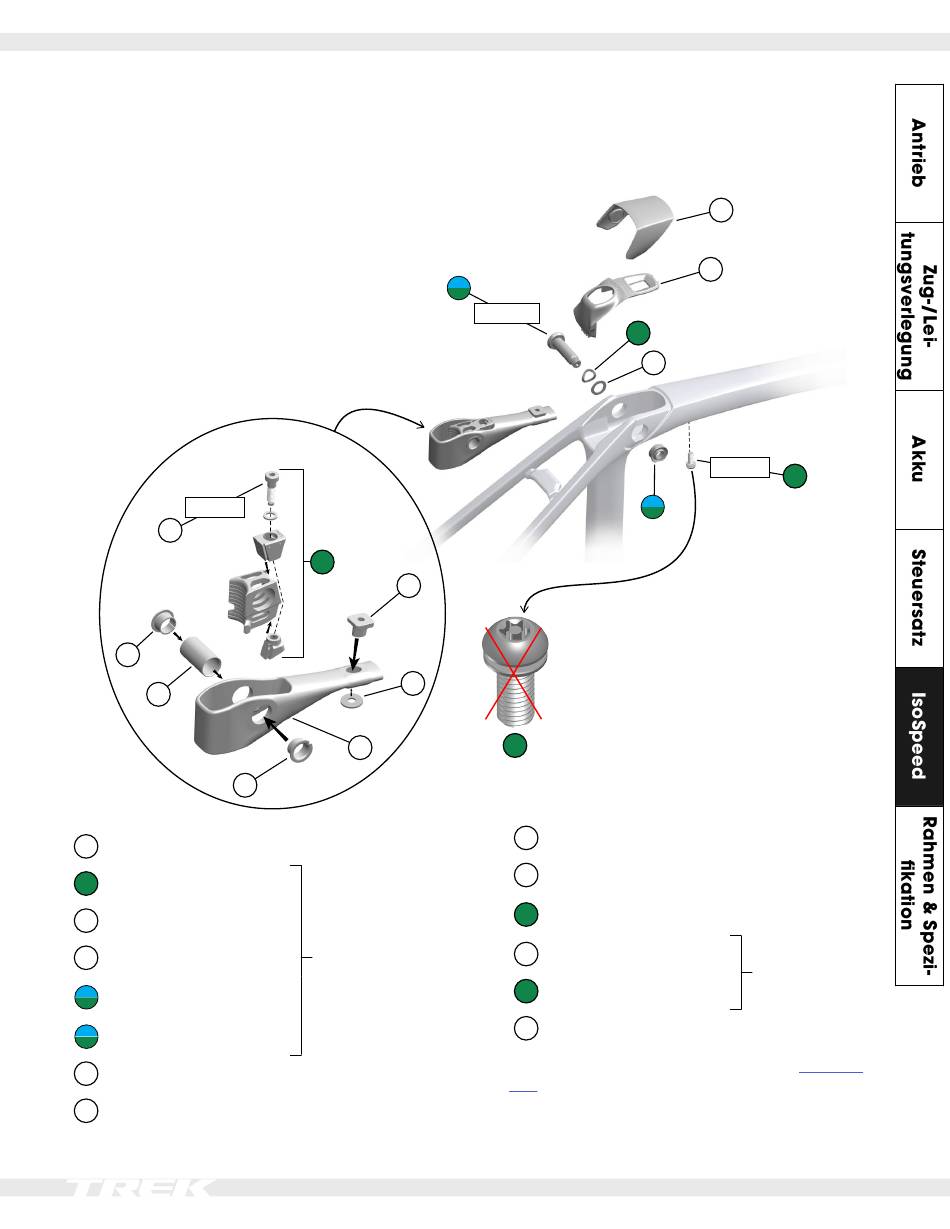

IsoSpeed
HINWEIS: Am IsoSpeed keine Wartungsarbeiten durchführen. Nur dann an den IsoSpeed-Befestigungsmitteln arbeiten, wenn
Teile ausgetauscht oder die Schwingenschraube (5) mit dem entsprechenden Anzugsdrehmoment festgezogen werden müs-
sen.
5,2 Nm
12
1
4
1
1
Bundbuchsen – W561683
2
Wellenscheibe (M10)
3
Unterlegscheibe (M10)
4
Zylinderbuchse
Schwingenschraube
5
(M10)
6
Mutter (M10)
7
T-Mutter – W5260276
8
Unterlegscheibe (M6) – W5260277
5
10,5 Nm
13
7
8
14
5296536
2
3
6
NICHT ENTFERNEN: Diese Schraube (11)
nur dann entfernen, wenn das IsoSpeed
gewartet oder Teile ausgetauscht werden.
Sie sichert die IsoSpeed-Zunge (14).
11
9
*IsoSpeed Abdeckung (schwarz) — W5297965
10
Keildeckel — W5269805
Schraube, T25, manipulationsgesichert
11
(M6 x 16 mm) – W5280089
12
Schraube (M6 x 22 mm)
13
Teile der Keilanordnung
14
IsoSpeed-Zunge
*Dies ist ein farblich abgestimmtes Teil. Auf
com
findest du die richtige Farbe für deinen Rahmen.
