Trek DOMANE+ SLR Wartungshandbuch Seite 20

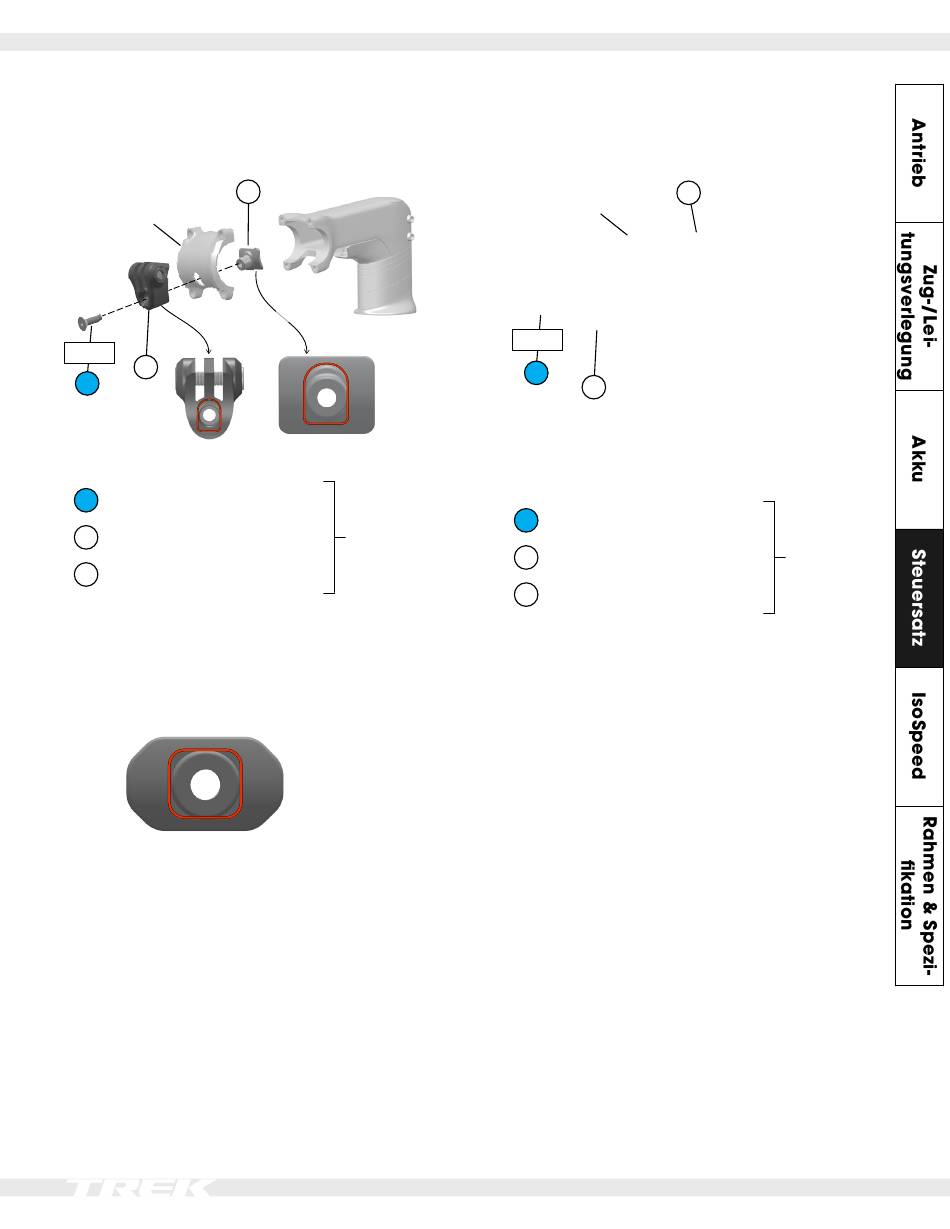

RCS-Vorbau: Blendr-Sockel
Mono-Sockel
Klemmplatte
3 Nm
2
1
1 Schraube (M5 x 12 mm)
2 Blendr Mono-Sockel
3
Mutter
HINWEIS: Die Mutter an deinem Blendr-Sockel kann eine
andere sein als die oben dargestellte (3). Eine symme-
trische Mutter ist nicht an eine bestimmte Ausrichtung
gebunden.
Symmetrische Mutter
3
W5288447
Duo-Sockel
Klemmplatte
3 Nm
1
2
1 Schraube (M5 x 12 mm)
2
Blendr Duo-Sockel
3 Mutter
2023 Domane+ SLR
3
W5274964
