Trek DOMANE+ SLR Wartungshandbuch Seite 23

RCS-Vorbau: Montage des Vorbaus (Fortsetzung)

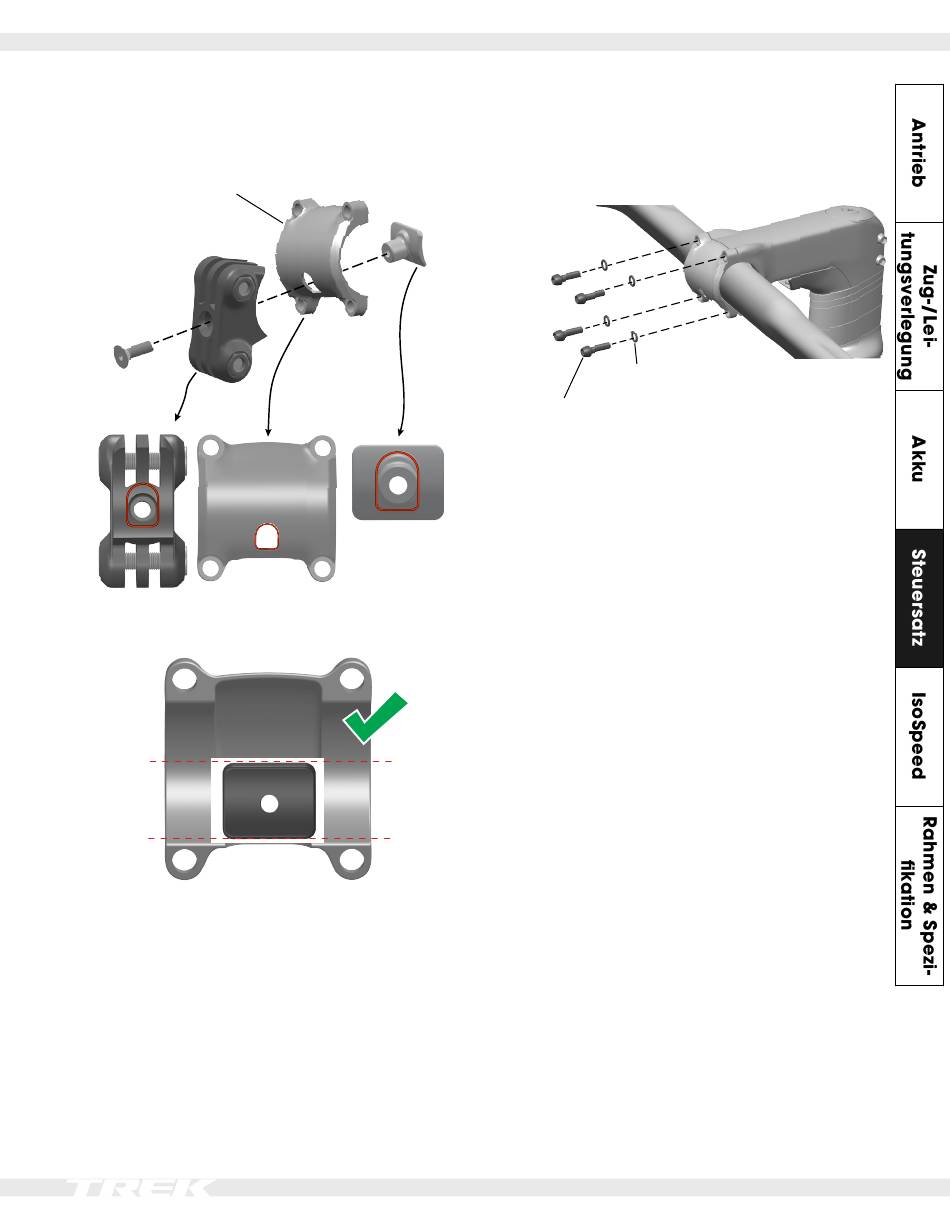

6. (OPTIONAL) Den Blendr-Sockel an der Klemmplatte
befestigen.
Klemmplatte
WICHTIG: Sicherstellen, dass die Mutter
parallel sitzt und beim dem Festziehen der
Schraube nicht verdreht wird.
7. Den Lenker in den Vorbau schieben und die
Klemmplatte, die Klemmplattenschrauben und die
Unterlegscheiben locker montieren. Den Lenker
ausrichten.
Unterlegschei-
ben (4x)
Klemmplat-
tenschrauben
(4x)
8. Die Klemmplattenschrauben mit einem
Anzugsdrehmoment von 5,2 Nm festziehen – zuerst
die oberen Schrauben, dann die unteren Schrauben.
HINWEIS: Zwischen der Unterseite der Klemmplatte
und dem Vorbau sollte ein Spalt vorhanden sein.
