deutsch

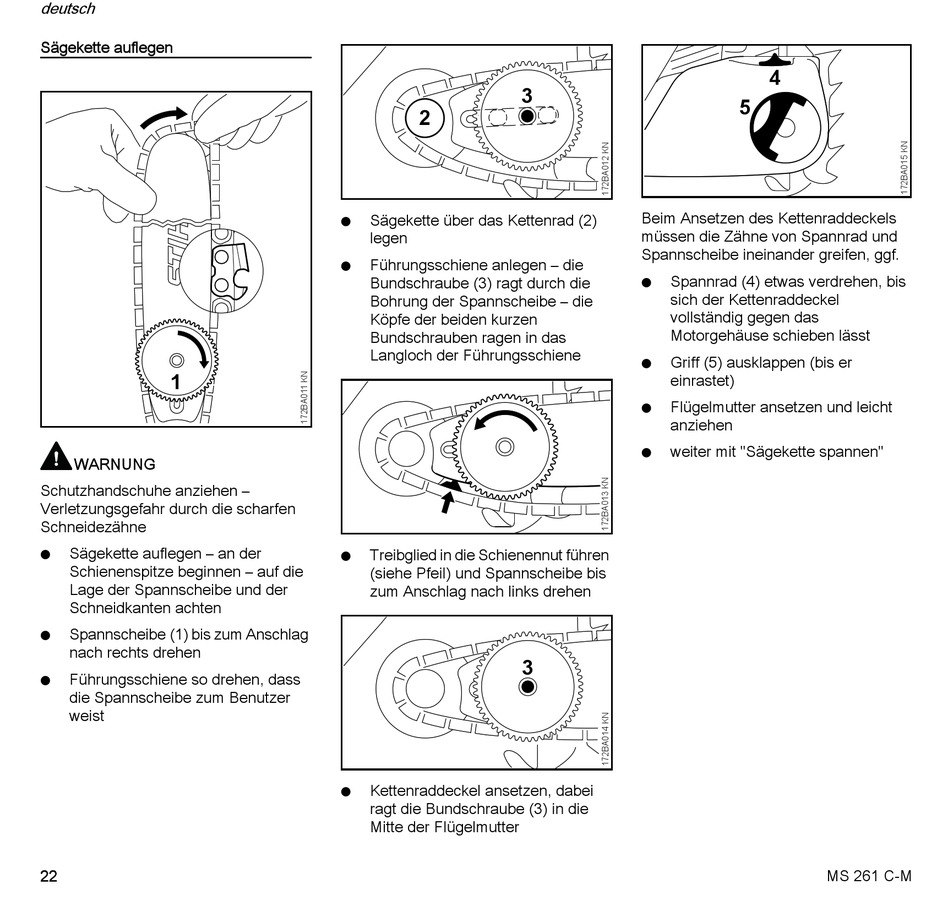

Sägekette auflegen
1
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch die scharfen
Schneidezähne
Sägekette auflegen – an der
N
Schienenspitze beginnen – auf die
Lage der Spannscheibe und der
Schneidkanten achten
Spannscheibe (1) bis zum Anschlag
N
nach rechts drehen
Führungsschiene so drehen, dass
N
die Spannscheibe zum Benutzer
weist
22
3
2
Sägekette über das Kettenrad (2)
N
legen
Führungsschiene anlegen – die
N
Bundschraube (3) ragt durch die
Bohrung der Spannscheibe – die
Köpfe der beiden kurzen
Bundschrauben ragen in das
Langloch der Führungsschiene
Treibglied in die Schienennut führen
N
(siehe Pfeil) und Spannscheibe bis
zum Anschlag nach links drehen
Kettenraddeckel ansetzen, dabei
N
ragt die Bundschraube (3) in die
Mitte der Flügelmutter
Beim Ansetzen des Kettenraddeckels
müssen die Zähne von Spannrad und
Spannscheibe ineinander greifen, ggf.
Spannrad (4) etwas verdrehen, bis
N
sich der Kettenraddeckel
vollständig gegen das
Motorgehäuse schieben lässt
Griff (5) ausklappen (bis er
N
einrastet)
Flügelmutter ansetzen und leicht
N
anziehen
weiter mit "Sägekette spannen"
N
3
4
5
MS 261 C-M
