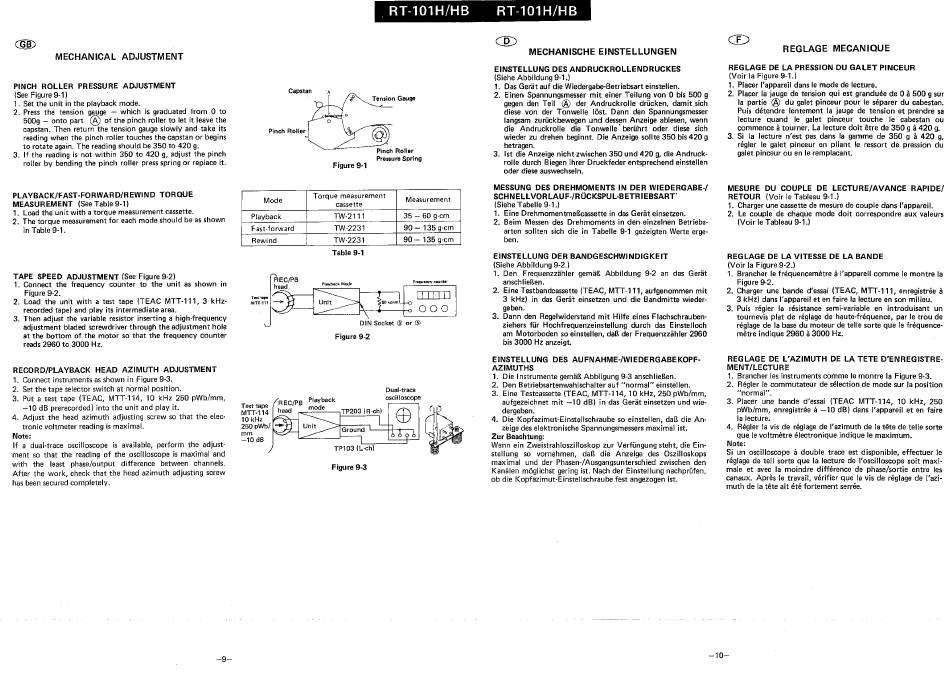

MECHANICAL ADJUSTMENT
PINCH ROLLER PRESSURE ADJUSTMENT
{See Figure 9-1 )
I. Set the unit in the playback mode.
2. Press the tension gauge — which is graduated from O to
500g—ontopart @ of thepinchrollerto let it leave the
capstan. Then return the tension gauge slowly and take its
reading when the pinch roller touches the capstan or begins
to rotate again. The reading should be 350 to 420 g.
3. If the reading is not within 350 to 420 g, adjust the pinch
roller by bending the pinch roller pressspring or replace it.
PLAYBACK/FAST-FORWARD/REWIND TORQUE
MEASUREMENT (See Table 9-1)
I. Load the unit with a torque measurement cassette.
2. The torque measurementfor each mode should be as shown
in Table 9-1.
TAPE SPEED ADJUSTMENT (See Figure 9-2)
I. Connect the frequency counter to the unit as shown in
Figure 9-2.
2. Load the unit with a test tape (TEAC MT Tel 11, 3 kHz-
recorded tape) and play its intermediate area.
3. Then adjust the variable resistor inserting a high-frequency
adjustment bladed screwdriver through the adjustment hole
at the bottom of the motor so that the frequency counter
reads 2960 to 3000 Hz.
RECORD/PLAYBACK HEAD AZIMUTH ADJUSTMENT
I. Connect instruments as shown in Figure 9-3.
2. Set the tape selector switch at normal position.
3. Put a test tape (TEAC, NOTT-114,10 kHz 250 pWb/mm,
—10 dB prerecorded) into the unit and play it.
4. Adjust the head azimuth adjusting screw so that the elec-
tronic voltmeter reading is maximal.
Note:
If a dual-trace oscilloscope is available, perform the adjust-
ment so that the reading of the oscilloscope is maximal and
with the least phase/output difference between channels.
After the work, check that the head azimuth adjusting screw
has been secured completely.
RT-IOIH/HB
Capstan
Tension GMJ9e
Pinch Roller
Pinch Roller
Pressure Spring
Figure 9-1
Torque measurement
Measurement
Mode
cassette
Playback TW-2111 35 — 60 g•cm
90 — 135 g-cm
Fast-forward TW-2231
TW-2231 90 — 135 g-cm
Rewind
Table 9-1
RECIPB
Pl"bxk
head
Unit
ooo
or (9
DIN Socket
Figure 9-2
Dual-trace
oscilloscope
REC/PBPlayback
Test tape
mode
head TP203 (R-ch)
MIT-114
10 kHz
250 pWb/ unit
Ground
mm
—10 dB
TP103
Figure 9-3
RT-IOIH/HB
MECHANISCHE EINSTELLUNGEN
EINSTELLUNG DES ANDRUCKROLLENDRUCKES
(Siehe Abbildung
1. Das Gerät auf die Wiedergabe-Betriebsart einsteilen.
2. Einen Spannungsmesser mit einer Teilung von O bis 500 g
gegenden Teil (A der Andruckrolle drücken, damit sich
diese von der Tonwelle löst. Dann den Spannungsmesser
langsam zurückbewegen und dessen Anzeige ablesen, wenn
die Andruckrolle die Tonwelle berührt Oder
wieder zu drehen beginnt. Die Anzeige solite 350 bis 420 g
betragen.
3. 1st die Anzeige nicht zwischen 350 und 420 g, die Andruck-
rolle durch Biegen ihrer Druckfeder entsprechend einstellen
Oder diese auswechseln.
MESSUNG DES DREHMOMENTS IN DER WIEDERGABE-/
SCHNELLVORLAUF-/ROCKSPUL-BETRIEBSARTS
(Siehe Tabelle 9-1.)
l. Eine Drehmomentmeßcassette in das Gerät einsetzen.
2. Beim Messen des Drehmoments in den einzelnen
arten sollten sich die in Tabelle 9-1 gezeigten Werte erge-
ben.
EINSTELLUNG DER BANDGESCHWINDIGKEIT
(Siehe Abbildung 9-2.}
Den Frequenzzähler gemäß Abbildung 9-2 an das Gerät
I.
anschließen.
2. Eine Testbandcassette (TEAC, MTT-II I, aufgenommen mit
3 kHz) in das Gerät einsetzen und die Bandmitte
geben.
3. Dann den Regelwiderstand mit Hilfe eines Flachschrauben-
ziehers für Hochfrequenzeinstellung durch das Einstelloch
am Motorboden so einstellen, daß der Frequenzzähler 2960
bis 3000 Hz anzeigt.
EINSTELLUNG DES AUFNAHME-/WIEDERGABEKOPF.
AZIMUTHS
I. Die Instrumente gemäß Abbilgung 9-3 anschließen.
2. Den Betriebsartenwahlschalter auf "normal" einstellen.
3. Eine Testcassette (TEAC, MTT-114, 10 kHz, 250 pWb/mm,
aufgezeichnet mit —10 dB) in das Gerät einsetzen und wie-
dergeben.
4. Die Kopfazimut-EinsteIlschraube so einstellen, daß die An-
zeige des elektronische Spannungsmessers maximal
Zur Beachtung:
Wenn ein Zweistrahloszilloskop zur Verfüngung steht, die Ein-
stellung so vornehmen, daß die Anzeige des Oszilloskops
maximal und der Phasen-/Ausgangsunterschied zwischen den
Kanälen möglichst gering ist. Nach der Einstellung nachprüfen,
0b die Kopfazimut-Einstellschraube fest angezogen ist.
REGLAGE MECANIOUE
REGLAGE DE LA PRESSION DU GALET
(Voir la Figure 9-1.)
Placer I'appareil dans le mode de lecture.
I.
2. Placer la jauge de tension qui est granduée de 0 å 500 g sur
la partie @ du galet pinceur pour Ie séparer du cabestan.
Puis détendre lentement Ia jauge de tension et prendre sa
lecture quand le galet pinceur
commence å tourner. La lecture doit étre de 350 g ä 420 g.
diese sich
Si Ia lecture n'est pas dans Ia gamme de 350 g å 420 g,
3.
régler Ie gaiet pinceur en pliant Ie ressort de pression du
galet pinceur ou en Ie remplacant.
ME-SURE DU COUPLE DE LECTURE/AVANCE
RETOUR (Voir le Tableau 9-1.)
l. Charger une cassette de mesure de couple dans I'appareil.
2. Le couple de chaque mode doit correspondre
Betriebs- (Voir Ie Tableau 9-1.)
REGLAGE DE LA VITESSE DE LA BANDE
(Voir Ia Fig-ire 9-2.)
I. Brancher le fréquencemétre I'appareil comme [e montre Ia
Figure 9-2.
Charger une bande d'essai (TEAC, MTT-I I l, enregistrée
2.
wieder- 3 kHz) dans I'appareil et en faire la lecture en son milieu.
3. Puis régler Ia résistance semi-variable
tournevis plat de réglage de haute-fréquence,
régiage de Ia base du moteur de telle sorte que le fréquence•
métre indique 2960 å 3000 Hz.
REGLAGE DE L'AZIMUTH DE LA TETE
MENT/LECTURE
I. Brancher les instruments comme Ie montre
2. Régler te commutateur de sélection de mode sur la position
"normal".
3. Placer une bande d'essai (TEAC MTT-114, 10 kHz, 250
pWb/mm, enregistrée ä —10 dB) dans l'appareil et en faire
Ia lecture.
4. Régler ta vis de régiage de I'azimuth
ist.
que le voltmétre électronique indique
Note:
Si un oscilloscope å double trace est disponible,
réglage de tell sorte que la lecture de l'oscilloscope
male et avec la moindre différence
canaux. Aprés Ie travail, vérifier que la vis de réglage de I'azi-
muth de la téte ait été fortement serrée.
—10-
PINCEUR
touche le cabestan ou
RAPIDE/
aux valeurs
en introduisant un
par le trou de
D'ENREGISTRE-
la Figure g-3.
de ta téte de telle sorte
Ie maximum.
effectuer le
soit maxi-
de phase/sortie entre Ies
