Pixel Bar 4 COB
Der Pixel Bar kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne
Controller betrieben werden.
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Pixel Bar vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 12 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Pixel Bars verwenden.
Daher sollte die DMX-Adresse des ersten Pixel Bars 1 (d001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+12=13 (d013) sein; die DMX-Adresse des dritten Geräts sollte 13+12=25 (d025) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann.
Wenn zwei oder mehreren Pixel Bars gleiche Adressen zugewiesen werden, funktionieren sie synchron.
Steuerung:
Nachdem Sie allen Pixel Bars eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Licht-
Controller steuern.
Hinweis: Beim Einschalten erkennt der Pixel Bar automatisch, ob er DMX 512-Daten empfängt. Die „LED"
des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Pixel Bars angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 30 Sekunden
Wenn 30 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 41268

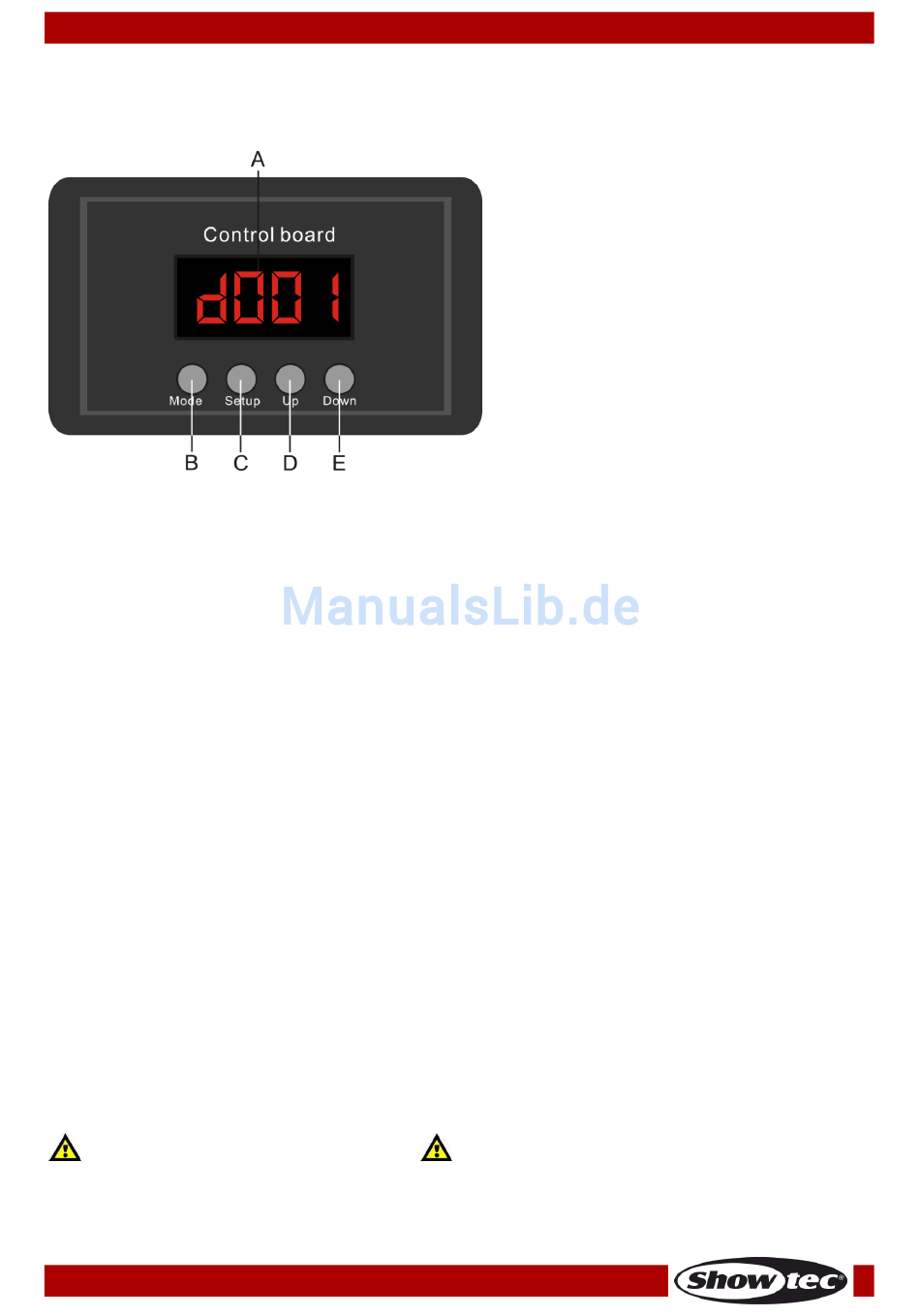

A)
LED-Display
B)
MODE-Taste
C)
SETUP-Taste
D)
UP-Taste
E)
DOWN-Taste
Abb. 05
