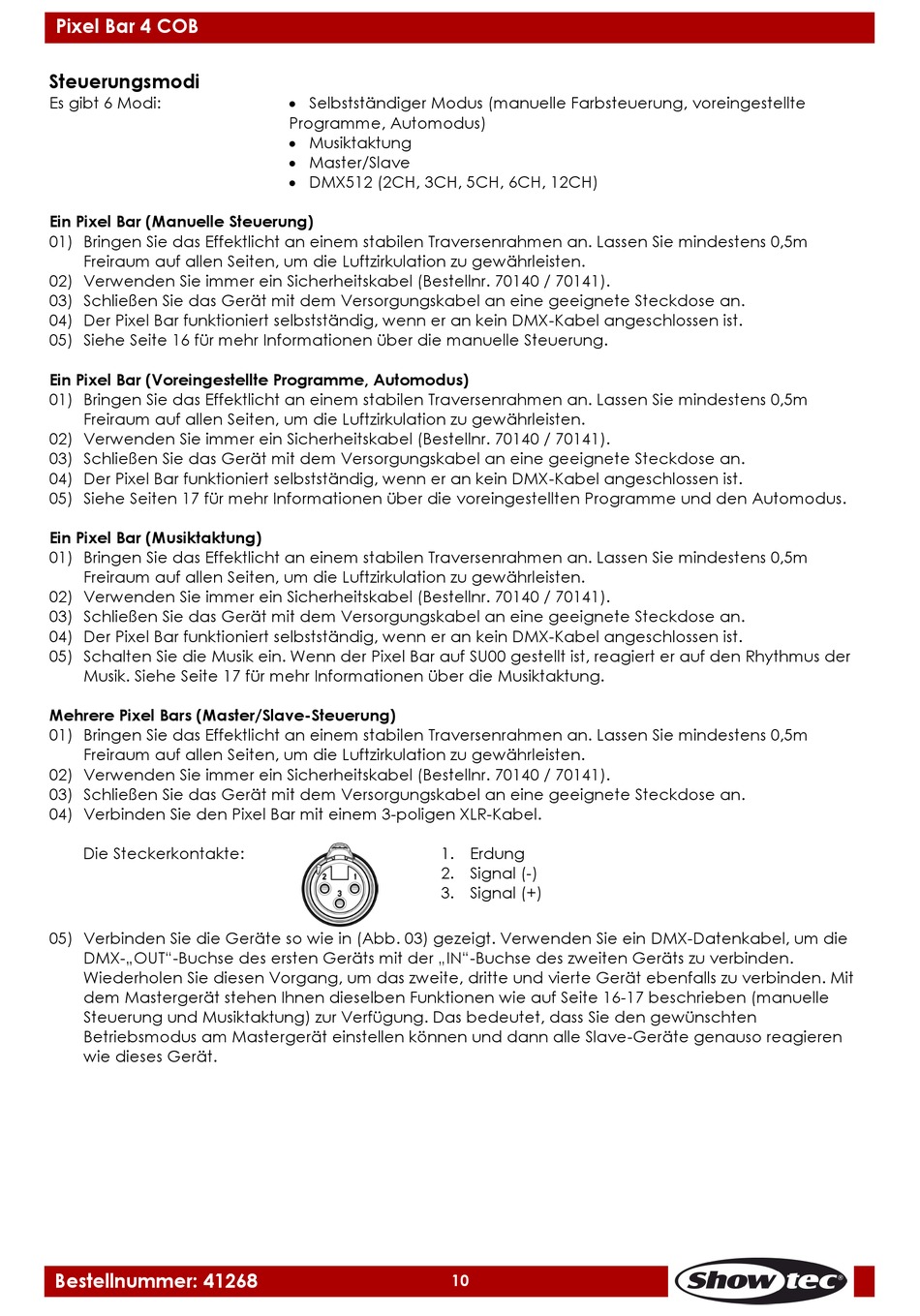

Pixel Bar 4 COB

Steuerungsmodi

Es gibt 6 Modi:

Ein Pixel Bar (Manuelle Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Pixel Bar funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 16 für mehr Informationen über die manuelle Steuerung.

Ein Pixel Bar (Voreingestellte Programme, Automodus)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Pixel Bar funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seiten 17 für mehr Informationen über die voreingestellten Programme und den Automodus.

Ein Pixel Bar (Musiktaktung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Pixel Bar funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Schalten Sie die Musik ein. Wenn der Pixel Bar auf SU00 gestellt ist, reagiert er auf den Rhythmus der
Musik. Siehe Seite 17 für mehr Informationen über die Musiktaktung.

Mehrere Pixel Bars (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie den Pixel Bar mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:
05) Verbinden Sie die Geräte so wie in (Abb. 03) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Mastergerät stehen Ihnen dieselben Funktionen wie auf Seite 16-17 beschrieben (manuelle
Steuerung und Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten
Betriebsmodus am Mastergerät einstellen können und dann alle Slave-Geräte genauso reagieren
wie dieses Gerät.
Bestellnummer: 41268
 Selbstständiger Modus (manuelle Farbsteuerung, voreingestellte
Programme, Automodus)
 Musiktaktung
 Master/Slave
 DMX512 (2CH, 3CH, 5CH, 6CH, 12CH)
1. Erdung
2. Signal (-)
3. Signal (+)
10
