Betriebsanleitung
Seilzugschalter RPS-C...

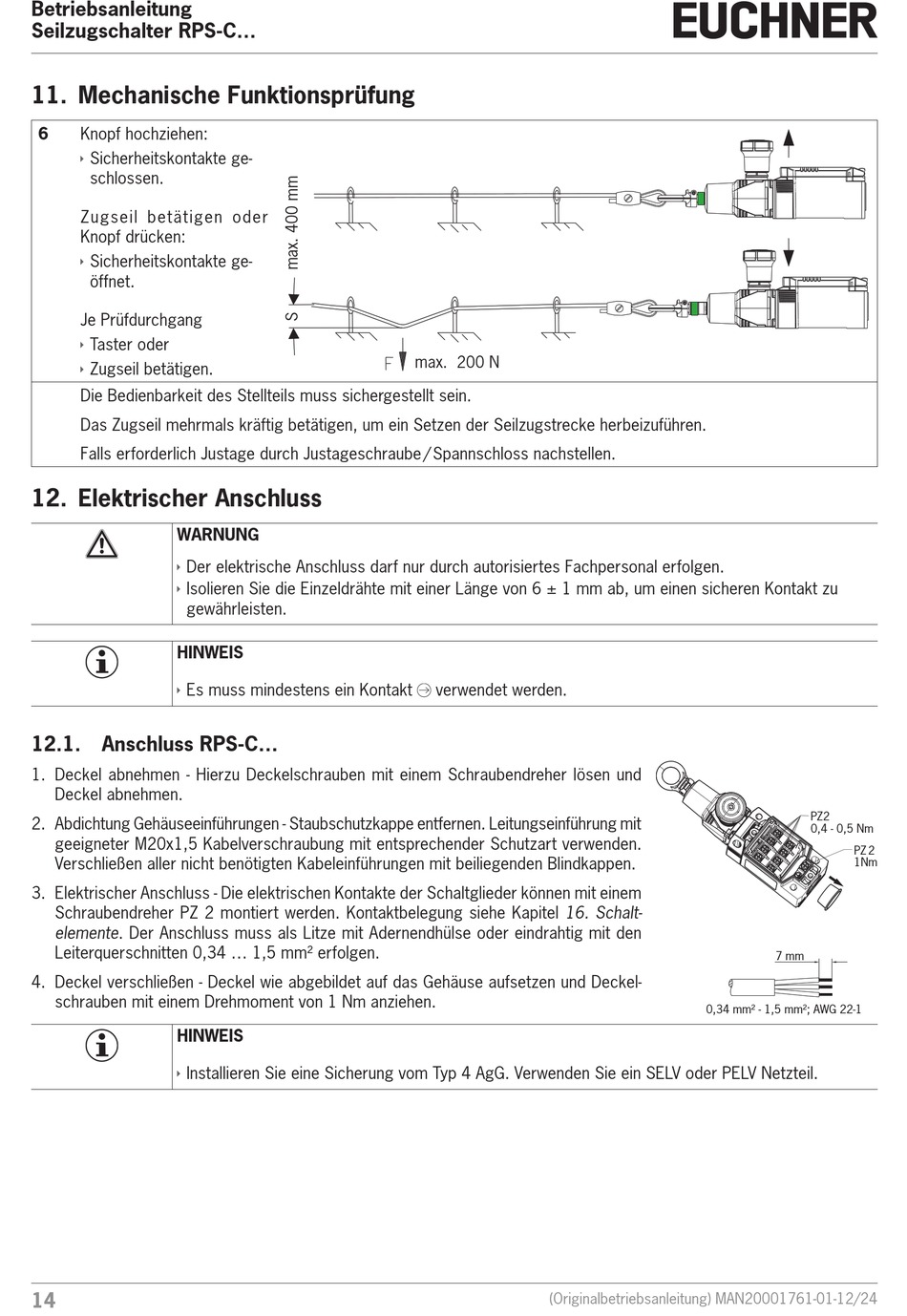

11. Mechanische Funktionsprüfung
6
Knopf hochziehen:
Ì
Sicherheitskontakte ge-
schlossen.
Zugseil betätigen oder
Knopf drücken:
Ì
Sicherheitskontakte ge-
öffnet.
Je Prüfdurchgang
Ì
Taster oder
Ì
Zugseil betätigen.
Die Bedienbarkeit des Stellteils muss sichergestellt sein.
Das Zugseil mehrmals kräftig betätigen, um ein Setzen der Seilzugstrecke herbeizuführen.
Falls erforderlich Justage durch Justageschraube / Spannschloss nachstellen.
12. Elektrischer Anschluss
WARNUNG
Ì
Der elektrische Anschluss darf nur durch autorisiertes Fachpersonal erfolgen.
Ì
Isolieren Sie die Einzeldrähte mit einer Länge von 6 ± 1 mm ab, um einen sicheren Kontakt zu
gewährleisten.
HINWEIS
Ì
Es muss mindestens ein Kontakt
12.1.
Anschluss RPS-C...
1. Deckel abnehmen - Hierzu Deckelschrauben mit einem Schraubendreher lösen und
Deckel abnehmen.
2. Abdichtung Gehäuseeinführungen - Staubschutzkappe entfernen. Leitungseinführung mit
geeigneter M20x1,5 Kabelverschraubung mit entsprechender Schutzart verwenden.
Verschließen aller nicht benötigten Kabeleinführungen mit beiliegenden Blindkappen.
3. Elektrischer Anschluss - Die elektrischen Kontakte der Schaltglieder können mit einem
Schraubendreher PZ 2 montiert werden. Kontaktbelegung siehe Kapitel 16. Schalt-
elemente. Der Anschluss muss als Litze mit Adernendhülse oder eindrahtig mit den
Leiterquerschnitten 0,34 ... 1,5 mm² erfolgen.
4. Deckel verschließen - Deckel wie abgebildet auf das Gehäuse aufsetzen und Deckel-
schrauben mit einem Drehmoment von 1 Nm anziehen.
HINWEIS
Ì
Installieren Sie eine Sicherung vom Typ 4 AgG. Verwenden Sie ein SELV oder PELV Netzteil.
14
max. 200 N
verwendet werden.
(Originalbetriebsanleitung) MAN20001761-01-12/24
PZ2
0,4 - 0,5 Nm
PZ 2
1Nm
7 mm
0,34 mm² - 1,5 mm²; AWG 22-1
