Betriebsanleitung
Seilzugschalter RPS-C...

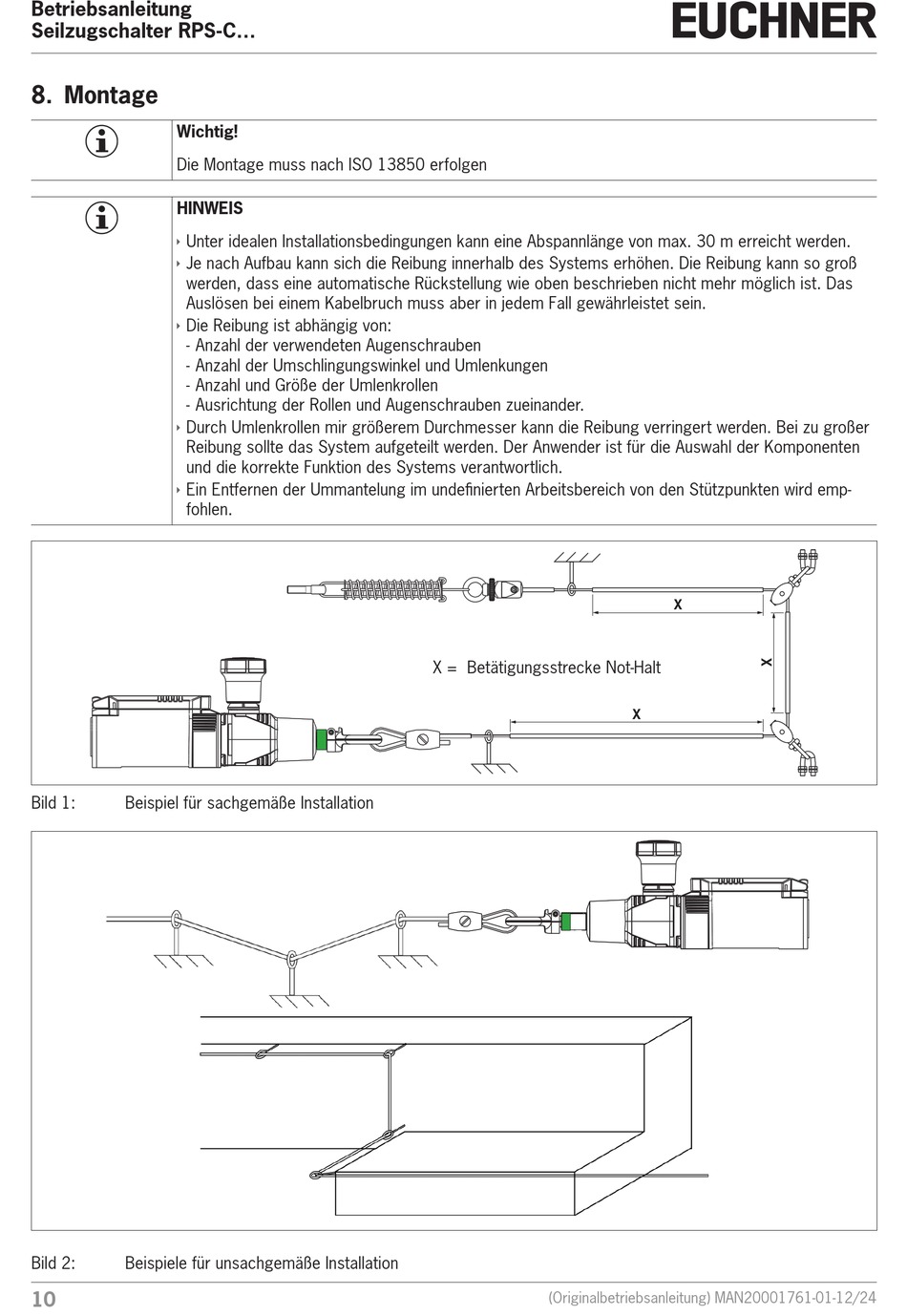

8. Montage
Wichtig!
Die Montage muss nach ISO 13850 erfolgen
HINWEIS
Ì
Unter idealen Installationsbedingungen kann eine Abspannlänge von max. 30 m erreicht werden.
Ì
Je nach Aufbau kann sich die Reibung innerhalb des Systems erhöhen. Die Reibung kann so groß
werden, dass eine automatische Rückstellung wie oben beschrieben nicht mehr möglich ist. Das
Auslösen bei einem Kabelbruch muss aber in jedem Fall gewährleistet sein.
Ì
Die Reibung ist abhängig von:
- Anzahl der verwendeten Augenschrauben
- Anzahl der Umschlingungswinkel und Umlenkungen
- Anzahl und Größe der Umlenkrollen
- Ausrichtung der Rollen und Augenschrauben zueinander.
Ì
Durch Umlenkrollen mir größerem Durchmesser kann die Reibung verringert werden. Bei zu großer
Reibung sollte das System aufgeteilt werden. Der Anwender ist für die Auswahl der Komponenten
und die korrekte Funktion des Systems verantwortlich.
Ì
Ein Entfernen der Ummantelung im undefinierten Arbeitsbereich von den Stützpunkten wird emp-
fohlen.
Bild 1:
Beispiel für sachgemäße Installation
Bild 2:
Beispiele für unsachgemäße Installation
10
X = Betätigungsstrecke Not-Halt
(Originalbetriebsanleitung) MAN20001761-01-12/24
X
X
