Betriebsanleitung
Seilzugschalter RPS-C...

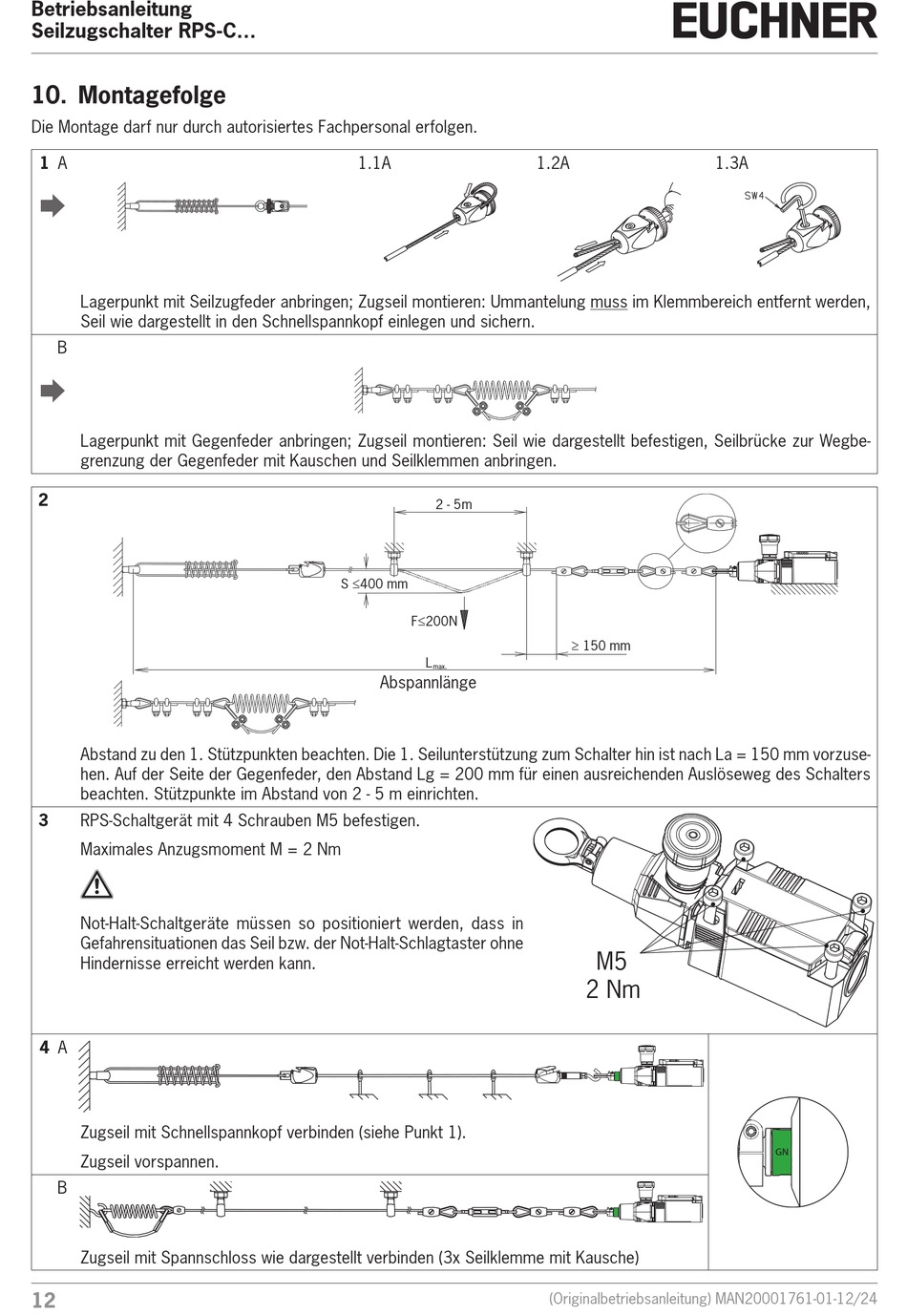

10. Montagefolge
Die Montage darf nur durch autorisiertes Fachpersonal erfolgen.
1 A
Lagerpunkt mit Seilzugfeder anbringen; Zugseil montieren: Ummantelung muss im Klemmbereich entfernt werden,
Seil wie dargestellt in den Schnellspannkopf einlegen und sichern.
B
Lagerpunkt mit Gegenfeder anbringen; Zugseil montieren: Seil wie dargestellt befestigen, Seilbrücke zur Wegbe-
grenzung der Gegenfeder mit Kauschen und Seilklemmen anbringen.
2
Abstand zu den 1. Stützpunkten beachten. Die 1. Seilunterstützung zum Schalter hin ist nach La = 150 mm vorzuse-
hen. Auf der Seite der Gegenfeder, den Abstand Lg = 200 mm für einen ausreichenden Auslöseweg des Schalters
beachten. Stützpunkte im Abstand von 2 - 5 m einrichten.
3
RPS-Schaltgerät mit 4 Schrauben M5 befestigen.
Maximales Anzugsmoment M = 2 Nm
Not-Halt-Schaltgeräte müssen so positioniert werden, dass in
Gefahrensituationen das Seil bzw. der Not-Halt-Schlagtaster ohne
Hindernisse erreicht werden kann.
4 A
Zugseil mit Schnellspannkopf verbinden (siehe Punkt 1).
Zugseil vorspannen.
B
Zugseil mit Spannschloss wie dargestellt verbinden (3x Seilklemme mit Kausche)
12
1.1A
2 - 5 m
S ≤400 mm
F≤200 N
L
max.
Abspannlänge
1.2A
≥ 150 mm
M5
2 Nm
(Originalbetriebsanleitung) MAN20001761-01-12/24
1.3A
