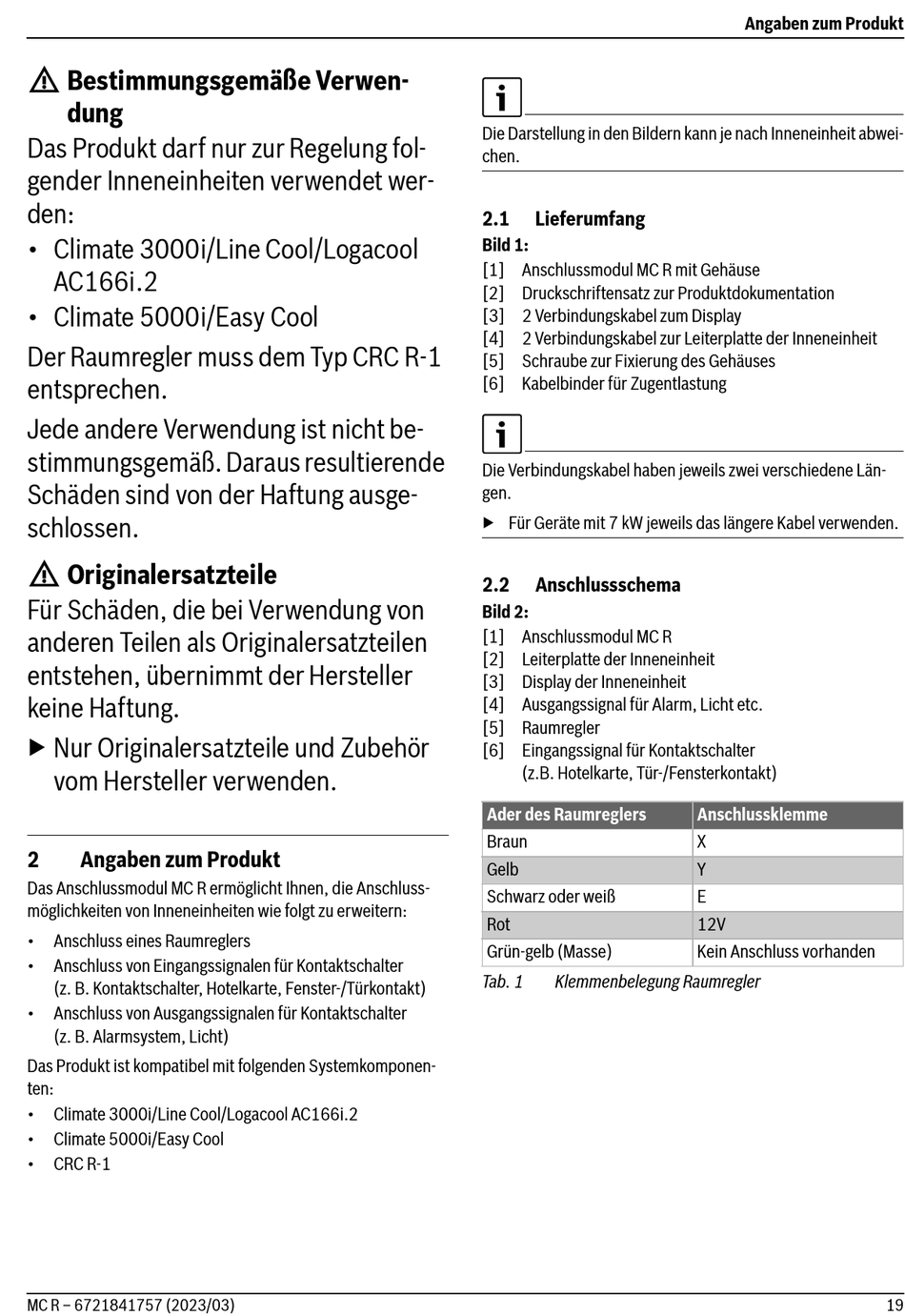

H Bestimmungsgemäße Verwen-
dung
Das Produkt darf nur zur Regelung fol-
gender Inneneinheiten verwendet wer-
den:
• Climate 3000i/Line Cool/Logacool
AC166i.2
• Climate 5000i/Easy Cool

Der Raumregler muss dem Typ CRC R-1

entsprechen.
Jede andere Verwendung ist nicht be-
stimmungsgemäß. Daraus resultierende
Schäden sind von der Haftung ausge-
schlossen.
H Originalersatzteile
Für Schäden, die bei Verwendung von
anderen Teilen als Originalersatzteilen
entstehen, übernimmt der Hersteller
keine Haftung.
▶ Nur Originalersatzteile und Zubehör
vom Hersteller verwenden.
2

Angaben zum Produkt

Das Anschlussmodul MC R ermöglicht Ihnen, die Anschluss-
möglichkeiten von Inneneinheiten wie folgt zu erweitern:
• Anschluss eines Raumreglers
• Anschluss von Eingangssignalen für Kontaktschalter
(z. B. Kontaktschalter, Hotelkarte, Fenster-/Türkontakt)
• Anschluss von Ausgangssignalen für Kontaktschalter
(z. B. Alarmsystem, Licht)
Das Produkt ist kompatibel mit folgenden Systemkomponen-
ten:
• Climate 3000i/Line Cool/Logacool AC166i.2
• Climate 5000i/Easy Cool
• CRC R-1
MC R – 6721841757 (2023/03)
Die Darstellung in den Bildern kann je nach Inneneinheit abwei-
chen.
2.1

Lieferumfang

Bild 1:
[1] Anschlussmodul MC R mit Gehäuse
[2] Druckschriftensatz zur Produktdokumentation
[3] 2 Verbindungskabel zum Display
[4] 2 Verbindungskabel zur Leiterplatte der Inneneinheit
[5] Schraube zur Fixierung des Gehäuses
[6] Kabelbinder für Zugentlastung
Die Verbindungskabel haben jeweils zwei verschiedene Län-
gen.
▶ Für Geräte mit 7 kW jeweils das längere Kabel verwenden.
2.2

Anschlussschema

Bild 2:
[1] Anschlussmodul MC R
[2] Leiterplatte der Inneneinheit
[3] Display der Inneneinheit
[4] Ausgangssignal für Alarm, Licht etc.
[5] Raumregler
[6] Eingangssignal für Kontaktschalter
(z.B. Hotelkarte, Tür-/Fensterkontakt)
Ader des Raumreglers
Braun
Gelb
Schwarz oder weiß
Rot
Grün-gelb (Masse)
Tab. 1 Klemmenbelegung Raumregler
Angaben zum Produkt
Anschlussklemme
X
Y
E
12V
Kein Anschluss vorhanden
19
