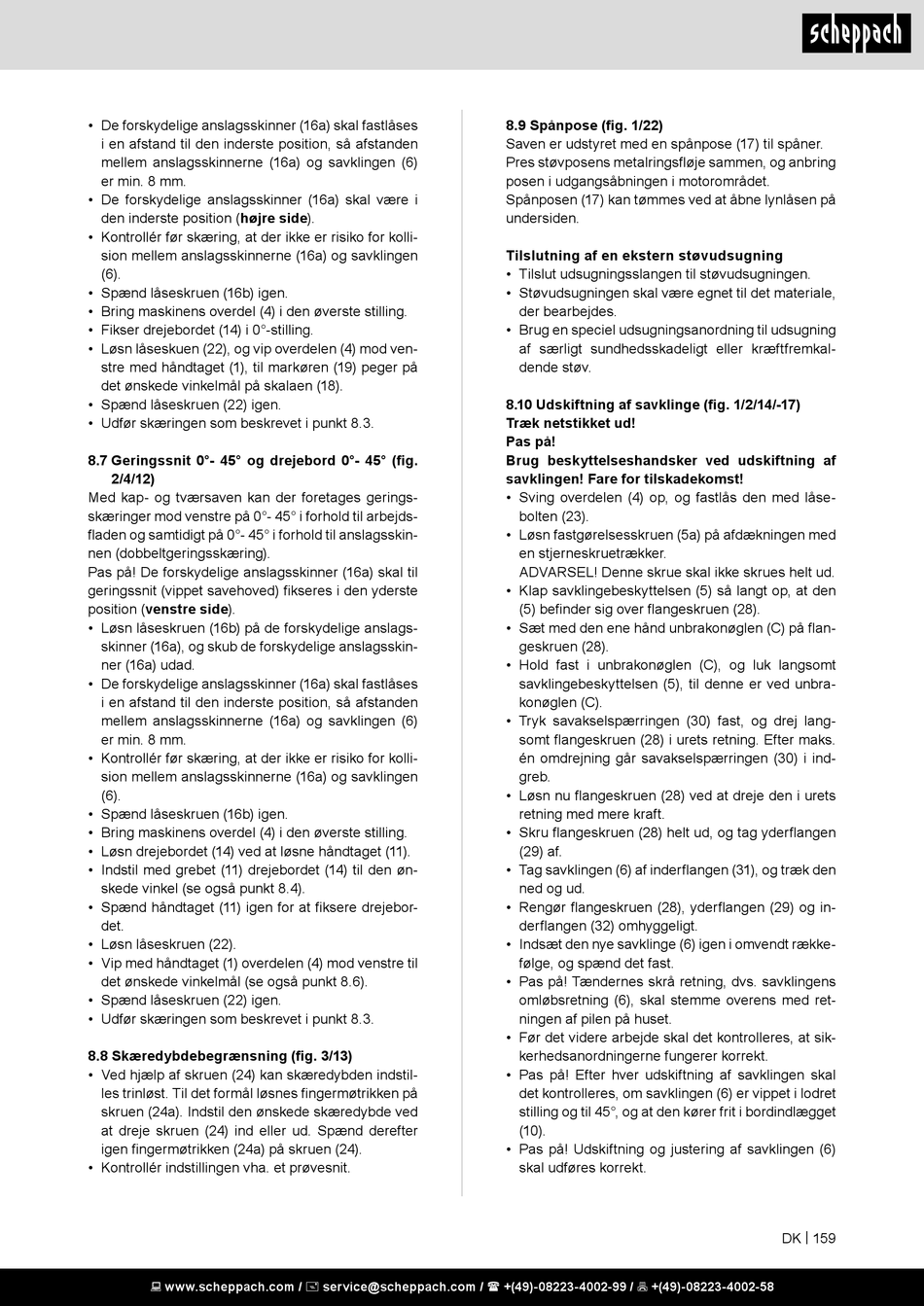

• De forskydelige anslagsskinner (16a) skal fastlåses
i en afstand til den inderste position, så afstanden
mellem anslagsskinnerne (16a) og savklingen (6)
er min. 8 mm.
• De forskydelige anslagsskinner (16a) skal være i
den inderste position (højre side).
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Fikser drejebordet (14) i 0°stilling.
• Løsn låseskuen (22), og vip overdelen (4) mod ven-
stre med håndtaget (1), til markøren (19) peger på
det ønskede vinkelmål på skalaen (18).
• Spænd låseskruen (22) igen.
• Udfør skæringen som beskrevet i punkt 8.3.
8.7 Geringssnit 0°- 45° og drejebord 0°- 45° (昀椀g.
2/4/12)
Med kap- og tværsaven kan der foretages gerings-
skæringer mod venstre på 0° 45° i forhold til arbejds-
昀氀aden og samtidigt på 0° 45° i forhold til anslagsskin-
nen (dobbeltgeringsskæring).
Pas på! De forskydelige anslagsskinner (16a) skal til
geringssnit (vippet savehoved) 昀椀kseres i den yderste
position (venstre side).
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses
i en afstand til den inderste position, så afstanden
mellem anslagsskinnerne (16a) og savklingen (6)
er min. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Løsn drejebordet (14) ved at løsne håndtaget (11).
• Indstil med grebet (11) drejebordet (14) til den øn-
skede vinkel (se også punkt 8.4).
• Spænd håndtaget (11) igen for at 昀椀ksere drejebor-
det.
• Løsn låseskruen (22).
• Vip med håndtaget (1) overdelen (4) mod venstre til
det ønskede vinkelmål (se også punkt 8.6).
• Spænd låseskruen (22) igen.
• Udfør skæringen som beskrevet i punkt 8.3.
8.8 Skæredybdebegrænsning (昀椀g. 3/13)
• Ved hjælp af skruen (24) kan skæredybden indstil-
les trinløst. Til det formål løsnes 昀椀ngermøtrikken på
skruen (24a). Indstil den ønskede skæredybde ved
at dreje skruen (24) ind eller ud. Spænd derefter
igen 昀椀ngermøtrikken (24a) på skruen (24).
• Kontrollér indstillingen vha. et prøvesnit.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
8.9 Spånpose (昀椀g. 1/22)
Saven er udstyret med en spånpose (17) til spåner.
Pres støvposens metalrings昀氀øje sammen, og anbring
posen i udgangsåbningen i motorområdet.
Spånposen (17) kan tømmes ved at åbne lynlåsen på
undersiden.
Tilslutning af en ekstern støvudsugning
• Tilslut udsugningsslangen til støvudsugningen.
• Støvudsugningen skal være egnet til det materiale,
der bearbejdes.
• Brug en speciel udsugningsanordning til udsugning
af særligt sundhedsskadeligt eller kræftfremkal-
dende støv.
8.10 Udskiftning af savklinge (昀椀g. 1/2/14/-17)
Træk netstikket ud!
Pas på!
Brug beskyttelseshandsker ved udskiftning af
savklingen! Fare for tilskadekomst!
• Sving overdelen (4) op, og fastlås den med låse-
bolten (23).
• Løsn fastgørelsesskruen (5a) på afdækningen med
en stjerneskruetrækker.
ADVARSEL! Denne skrue skal ikke skrues helt ud.
• Klap savklingebeskyttelsen (5) så langt op, at den
(5) be昀椀nder sig over 昀氀angeskruen (28).
• Sæt med den ene hånd unbrakonøglen (C) på 昀氀an-
geskruen (28).
• Hold fast i unbrakonøglen (C), og luk langsomt
savklingebeskyttelsen (5), til denne er ved unbra-
konøglen (C).
• Tryk savakselspærringen (30) fast, og drej lang-
somt 昀氀angeskruen (28) i urets retning. Efter maks.
én omdrejning går savakselspærringen (30) i ind-
greb.
• Løsn nu 昀氀angeskruen (28) ved at dreje den i urets
retning med mere kraft.
• Skru 昀氀angeskruen (28) helt ud, og tag yder昀氀angen
(29) af.
• Tag savklingen (6) af inder昀氀angen (31), og træk den
ned og ud.
• Rengør 昀氀angeskruen (28), yder昀氀angen (29) og in-
der昀氀angen (32) omhyggeligt.
• Indsæt den nye savklinge (6) igen i omvendt række-
følge, og spænd det fast.
• Pas på! Tændernes skrå retning, dvs. savklingens
omløbsretning (6), skal stemme overens med ret-
ningen af pilen på huset.
• Før det videre arbejde skal det kontrolleres, at sik-
kerhedsanordningerne fungerer korrekt.
• Pas på! Efter hver udskiftning af savklingen skal
det kontrolleres, om savklingen (6) er vippet i lodret
stilling og til 45°, og at den kører frit i bordindlægget
(10).
• Pas på! Udskiftning og justering af savklingen (6)
skal udføres korrekt.
