ANSCHLUSS DER SOLARMODULKABEL

ACHTUNG: Achten Sie bei der Installation darauf, dass die Module mit einem lichtundurchlässigen Material abgedeckt
sind, um zu verhindern, dass ihre Terminals während des Anschlusses unter Spannung stehen.
WICHTIG: Schließen Sie KEINE Solarmodule mit eingebauten Reglern an. Verwenden Sie keinen zusätzlichen externen
Regler. Der Manager30 verfügt über einen eingebauten Regler, der möglicherweise nicht korrekt funktioniert, wenn geregelte
Solarmodule angeschlossen sind.
In den Installationsbeispielen in diesem Abschnitt finden Sie verschiedene Möglichkeiten für den Anschluss von
Solarmodulen. Es ist wichtig, die unterschiedlichen Anforderungen für jede Art von Einrichtung zu erfüllen.
„Anschließen eines einzelnen Solarmoduls"
ƒ
„Parallelanschluss von 1 bis 2 Solarmodulen" (Seite 22)
ƒ
ƒ „Parallelanschluss von mehr als 2 Solarmodulen" (Seite 23)
GREEN POWER PRIORITY
Der Manager30 ist so konzipiert, dass er die Zusatzbatterie aus mehreren Quellen gleichzeitig aufladen kann. Wenn
der Solareingang verfügbar ist, wird der maximal verfügbare Solarstrom genutzt, bevor der Ausgangsladestrom von
einer anderen Quelle ergänzt wird, falls verfügbar.
Die Priorität der Ladequelle wird in der folgenden Reihenfolge angegeben:
1. Solar
2. AC-Netzstrom
3. DC-Fahrzeugstrom (über die Lichtmaschine des Fahrzeugs)

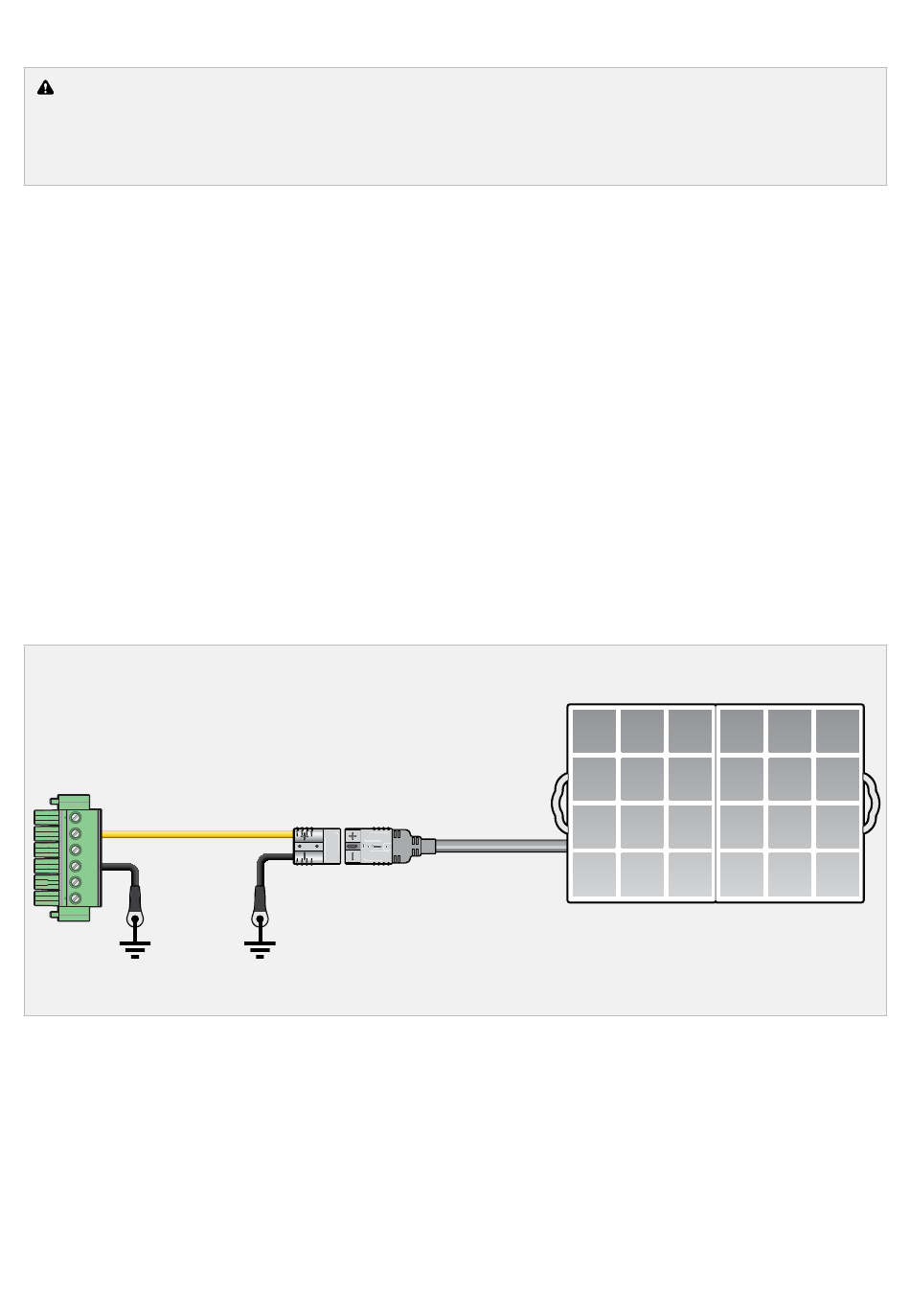

ANSCHLIESSEN EINES EINZELNEN SOLARMODULS

Beispiel für ein einzelnes Basismodul
Karosserie
Anderson-
Steckverbinder
Karosserie
Solarmodul
SMFP1200 (200 W)
Installation – Verkabelung | 21
