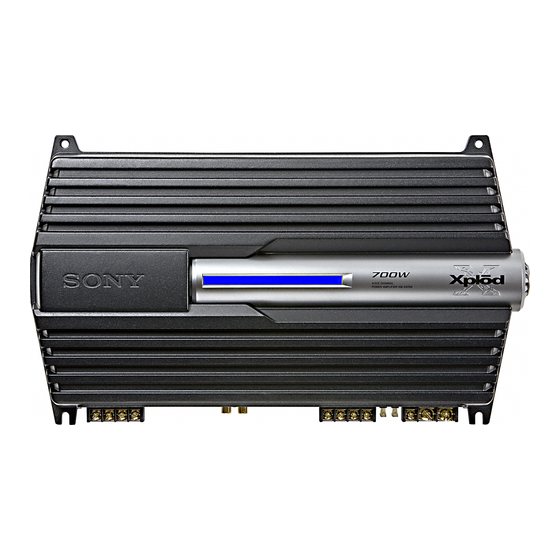

Sony XM-ZR704 Bedienungsanleitung

Merkmale und Funktionen
* Pulsgeregeltes Stromversorgungsteil
 Maximale Ausgangsleistung von 150 W pro Kanal
Dieses Gerät verfügt über einen integrierten
(4) (bei 4 Ω)
Leistungsregler, der den Strom von der 12-V-Gleichstrom-
 Dieses Gerät lässt sich als Brückenverstärker mit
Autobatterie über einen Halbleiter-Schalter in Impulse
einer Maximalabgabe von 350 W verwenden.
hoher Geschwindigkeit konvertiert. Diese Impulse werden
Integrierter LP (Low Pass)-Filter, HP (High Pass)-

über den integrierten Pulstransformator hochtransformiert
Filter, Subsonic-Filter und Low-Boost-Schaltkreis.
und in positiv und negativ getrennt, bevor sie wieder in
Schutzschaltung und -anzeige sind vorhanden.

Gleichstrom konvertiert werden. Damit lassen sich
Eine Direktverbindung mit dem

Spannungsschwankungen von der Autobatterie
Lautsprecherausgang Ihrer Autoanlage ist möglich,
ausgleichen. Dieses System zeichnet sich durch sein
wenn diese nicht über einen Leitungsausgang
geringes Gewicht und eine hocheffiziente Stromversorgung
verfügt (Hochleistungseingang).
mit einem niederohmigen Ausgang aus.
Dank der Einschaltfunktion mit

Hochleistungseingangserkennung kann das Gerät
ohne REMOTE-Verbindung aktiviert werden.
 Pulsgeregeltes Stromversorgungsteil* für stabile,
geregelte Ausgangsleistung.
Caratteristiche
 Potenza massima in uscita di 150 W per canale (4) * Alimentazione ad impulsi
(a 4 Ω). Il presente apparecchio è dotato di un regolatore di
alimentazione incorporato che, utilizzando un selettore
Il presente apparecchio può venire utilizzato come

semiconduttore, converte l'alimentazione CC da 12 V
amplificatore a ponte con un'uscita massima pari a
fornita dalla batteria dell'auto in impulsi ad elevata
350 W.
velocità. Tali impulsi vengono trasformati grazie ad un
Filtro LP (passa basso), filtro HP (passa alto), filtro

trasformatore di impulsi incorporato, quindi separati in
subsonico e circuito Low Boost incorporati.
alimentazione positiva e negativa prima di venire
Circuito e indicatore di protezione in dotazione.

convertiti di nuovo in corrente continua. Tutto ciò serve a
Possibilità di collegamento diretto con l'uscita dei

regolare la tensione incostante che proviene dalla batteria
diffusori dell'autoradio se privo di uscita di linea
dell'auto. Questo sistema di alimentazione di peso ridotto
(collegamento di ingresso ad alto livello).
consente di disporre di una sorgente di alimentazione
 La funzione di accensione con rilevamento ad alto
estremamente affidabile con un'uscita a bassa impedenza.
livello consente l'attivazione dell'apparecchio senza il
collegamento REMOTE.
 Alimentazione ad impulsi* per un'alimentazione di
uscita stabile e regolata.
Características
Potência máxima de saída de 150 W por canal (4) (a * Fornecimento de corrente por impulsos

4 Ω). Este aparelho tem um regulador de potência incorporado
Este aparelho pode ser utilizado como amplificador que converte a corrente fornecida pela bateria de 12 V CC

do automóvel em impulsos de alta velocidade, utilizando
em ponte com uma saída máxima de 350 W.
um interruptor semicondutor. Estes impulsos são
Filtro LP (passa-baixo), filtro HP (passa-alto), filtro

aumentados pelo transformador incorporado e separados
subsónico e circuito de reforço de graves
em fornecimento de corrente positiva e negativa antes de
incorporados.
voltarem a ser convertidos em corrente contínua. Isto serve
 Circuito e indicador de protecção fornecidos.
para regular a tensão oscilante da bateria do automóvel.
 É possível fazer uma ligação directa à saída da
Este sistema de fornecimento de corrente muito leve
coluna do auto-rádio, se este não estiver equipado
fornece uma corrente altamente eficiente com uma saída
com uma saída de linha (ligação de entrada de alto
de baixa impedância.
nível).
 Uma função de ligação por detecção de alto nível
permite ligar o aparelho sem uma ligação a
REMOTE.
Fornecimento de corrente por impulsos* para

obtenção de uma potência de saída estável e regular.
Technische Daten
Frequenzgang 10 Hz bis 100 kHz ( dB)
Schaltkreissystem OTL-Schaltkreis (ohne
Harmonische Verzerrung
Ausgangstransformator)
max. 0,05 % (bei 1 kHz, 4 Ω)
Pulsgeregeltes Stromversorgungsteil
Low Pass-Filter 50 Hz – 300 Hz, 12 dB/Oktave
Eingänge Cinchbuchsen
High Pass-Filter 50 Hz – 300 Hz, 12 dB/Oktave
Hochleistungseingang
Subsonic-Filter 6 – 70 Hz, 12 dB/Oktave
Einstellbereich für Eingangspegel
Low-Boost 0 – 10 dB (40 Hz)
0,3 – 6 V (Cinchbuchsen),
Stromversorgung Autobatterie mit 12 V
3 – 12 V (Hochleistungseingang)
Gleichstrom (negative Erdung)
Ausgänge Lautsprecheranschlüsse
Stromversorgungsspannung
Lautsprecherimpedanz 2 – 8 Ω (stereo)
10,5 – 16 V
4 – 8 Ω (bei Verwendung als
Stromentnahme Stromentnahme bei Nennleistung:
Brückenverstärker)
45 A (4 Ω, 70 W × 4)
Maximale Leistungsabgabe
Fernbedienungseingang: 1 mA
2 Lautsprecher: 350 W × 2 (an 4 Ω)
Abmessungen ca. 424 × 55 × 248 mm (B/H/T)
4 Lautsprecher: 150 W × 4 (an 4 Ω)
ohne vorstehende Teile und
Nennleistung
Bedienelemente
(Spannung bei 14,4 V, 20 Hz – 20 kHz, 1 % gesamte
Gewicht ca. 3,1 kg (ohne Zubehör)
harmonische Verzerrung)
Mitgeliefertes Zubehör Befestigungsschrauben (4)
2 Lautsprecher:
Kabel für Hochleistungseingang (1)
160 W × 2 (an 4 Ω)
Schutzkappe (1)
4 Lautsprecher:
80 W × 4 (an 2 Ω)
Änderungen, die dem technischen Fortschritt dienen,
70 W × 4 (an 4 Ω)
bleiben vorbehalten.
Papier wird als Verpackungsfüllmaterial verwendet.

Im Gehäuse werden keine halogenierten Flammschutzmittel verwendet.

In Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.

Caratteristiche tecniche
Tipo di circuito Circuito OTL (uscita senza Risposta in frequenza 10 Hz – 100 kHz ( dB)
trasformatore) Distorsione armonica 0,05 % o inferiore (a 1 kHz, 4 Ω)
Alimentazione ad impulsi Filtro passa basso 50 Hz – 300 Hz, 12 dB/ottava
Ingressi Prese RCA a piedini Filtro passa alto 50 Hz – 300 Hz, 12 dB/ottava
Connettore di ingresso ad alto Filtro subsonico 6 – 70 Hz, 12 dB/ottava
livello Low Boost 0 – 10 dB (40 Hz)
Gamma di regolazione del livello di ingresso Requisiti di alimentazione
0,3 – 6 V (prese RCA a piedini), Batteria per auto da 12 V CC
3 – 12 V (ingresso ad alto livello) (messa a terra negativa)
Uscite Terminali dei diffusori Tensione di alimentazione
Impedenza dei diffusori 2 – 8 Ω (stereo) 10,5 – 16 V
4 – 8 Ω (se utilizzati come Flusso di corrente Uscita nominale: 45 A
amplificatore a ponte) (4 Ω, 70 W × 4)
Uscite massime 2 diffusori: 350 W × 2 (a 4 Ω) Ingresso remoto: 1 mA
4 diffusori: 150 W × 4 (a 4 Ω) Dimensioni Circa 424 × 55 × 248 mm (l/a/p),
Uscita nominale parti sporgenti e comandi esclusi
(tensione di alimentazione a 14,4 V, 20 Hz – 20 kHz, 1 % THD) Peso Circa 3,1 kg, accessori esclusi
2 diffusori: Accessori in dotazione Viti di montaggio (4)
160 W × 2 (a 4 Ω) Cavo di ingresso ad alto livello (1)
4 diffusori: Cappuccio di protezione (1)
80 W × 4 (a 2 Ω)
Il design e le caratteristiche tecniche sono soggetti a
70 W × 4 (a 4 Ω)
modifiche senza preavviso.
Come materiale di riempimento per l'imballaggio viene utilizzata carta.

Le parti estetiche non contengono ritardanti alla fiamma alogenati.

Le schede a circuiti stampati non contengono ritardanti alla fiamma alogenati.

Especificações
Sistema do circuito Circuito OTL (saída sem Resposta em frequência 10 Hz bis 100 kHz ( dB)
transformador) Distorção harmónica máx. 0,05 % (a 1 kHz, 4 Ω)
Fornecimento de corrente por Filtro passa-baixo 50 Hz – 300 Hz, 12 dB/oct
impulsos Filtro passa-alto 50 Hz – 300 Hz, 12 dB/oct
Entradas tomadas de pinos RCA Filtro subsónico 6 – 70 Hz, 12 dB/oct
Conector de entrada de nível elevado Reforço de graves 0 – 10 dB (40 Hz)
Margem de regulação do nível de entrada Requisitos de corrente Bateria de automóvel de 12 V CC
0,3 – 6 V (tomadas de pinos RCA), (negativo à massa)
3 – 12 V (entrada de nível elevado) Tensão de corrente 10,5 – 16 V
Saídas Terminais das colunas Corrente com saída nominal: 45 A
Impedância da coluna 2 – 8 Ω (estéreo) (4 Ω, 70 W × 4)
4 – 8 Ω (quando utilizado como Entrada para telecomando: 1 mA
amplificador em ponte) Dimensões Aprox. 424 × 55 × 248 mm (l/a/p)
Potência máxima de saída não incluindo controlos e peças
2 colunas: 350 W × 2 (a 4 Ω) salientes
4 colunas: 150 W × 4 (a 4 Ω) Peso Aprox. 3,1 kg acessórios não
Potência nominal incluídos
(tensão de corrente a 14,4 V, 20 Hz – 20 kHz, 1 % THD) Acessórios fornecidos Parafusos de montagem (4)
2 colunas: Cabo de entrada de nível elevado (1)
160 W × 2 (a 4 Ω) Capa de protecção (1)
4 colunas:
Design e especificações sujeitos a alterações sem aviso
80 W × 4 (a 2 Ω)
prévio.
70 W × 4 (a 4 Ω)
 É utilizado papel nas almofadas de embalagem.
Não são utilizados materiais retardadores de chamas com halogéneo na estrutura dos produtos.

Não são utilizados materiais retardadores de chamas com halogéneo nas placas de circuito impresso.

Abmessungen / Dimensioni / Dimensões
Einheit: mm
424 55
Einheit: mm
354
Unidade: mm
354 ø 6
Störungsbehebung
Anhand der folgenden Checkliste zur Störungsbehebung können Sie die meisten Probleme, die möglicherweise an dem Gerät
auftauchen, selbst beheben.
Bevor Sie die folgende Checkliste durchgehen, lesen Sie bitte die Anschluss- und Bedienungsanweisungen.
Problem Ursache/Abhilfemaßnahme
Die Anzeige POWER/PROTECTOR Die Sicherung ist durchgebrannt.
 Tauschen Sie beide Sicherungen gegen neue aus.
leuchtet nicht auf.
Das Massekabel ist nicht fest angeschlossen.
 Befestigen Sie das Massekabel fest an einem Metallteil des Wagens.
Die Spannung, die am Fernbedienungsanschluss eingeht, ist zu niedrig.
 Die angeschlossene Autoanlage ist nicht eingeschaltet.
 Schalten Sie die Autoanlage ein.
 An das System sind zu viele Verstärker angeschlossen.
 Verwenden Sie ein Relais.
Überprüfen Sie die Batteriespannung (10,5 – 16 V).
Die Anzeige POWER/PROTECTOR Schalten Sie das Gerät aus. Die Lautsprecherausgänge wurden kurzgeschlossen.
 Beheben Sie die Ursache des Kurzschlusses.
wechselt von grün zu rot.
Schalten Sie das Gerät aus. Das Lautsprecher- und das Massekabel müssen fest
angeschlossen sein.
Das Gerät hat sich ungewöhnlich stark erwärmt.
 Das Gerät wird außergewöhnlich
heiß.  Verwenden Sie Lautsprecher mit einer geeigneten Impedanz.
 2 – 8 Ω (stereo), 4 – 8 Ω (bei Verwendung als Brückenverstärker).
 Stellen Sie das Gerät unbedingt an einem Ort mit ausreichender Luftzufuhr auf.
 Es kommt zu Tonaussetzern. Die Temperaturschutzschaltung spricht an.  Verringern Sie die Lautstärke
Von der Lichtmaschine sind Die Stromversorgungskabel sind zu nahe an den Cinchkabeln verlegt.
 Achten Sie auf einen ausreichenden Abstand zwischen diesen Kabeln und den
Störgeräusche zu hören.
Cinchkabeln.
Das Massekabel ist nicht fest angeschlossen.
 Befestigen Sie das Massekabel fest an einem Metallteil des Wagens.
Negative Lautsprecherkabel berühren die Autokarosserie.
 Achten Sie auf einen ausreichenden Abstand zwischen den Kabeln und der
Autokarosserie.
Der Ton ist dumpf. Der LPF-Schalter steht in der Position „ON".
 Wenn Sie einen Breitbandlautsprecher anschließen, stellen Sie den Schalter in
die Position „OFF".
Der Filter-Schalter steht in der Position „LP".
 Wenn Sie einen Breitbandlautsprecher anschließen, stellen Sie den Schalter in
die Position „OFF" oder „HP".
Der Ton ist zu leise. Der Einstellregler LEVEL ist nicht korrekt eingestellt. Drehen Sie den Einstellregler
LEVEL im Uhrzeigersinn.
Guida alla soluzione dei problemi
La seguente lista di verifica ha lo scopo di aiutare nella soluzione della maggior parte dei problemi che si potrebbero verificare
durante l'uso del presente apparecchio. Prima di consultare la seguente lista, fare riferimento alle procedure di collegamento e d'uso.
Problema Causa/Soluzione
L'indicatore POWER/PROTECTOR non si
Il fusibile è bruciato.  Sostituire il fusibile con uno nuovo.
accende.
Il cavo di messa a terra non è collegato in modo saldo.
 Collegare in modo saldo il cavo di messa a terra ad un punto metallico dell'auto.
La tensione che giunge al terminale remoto è eccessivamente bassa.
 L'unità principale collegata non è attivata.  Attivare l'unità principale.
 Il sistema utilizza un numero eccessivo di amplificatori.  Utilizzare un relè.
Verificare la tensione della batteria (10,5 – 16 V).
L'indicatore POWER/PROTECTOR passa Disattivare l'interruttore dell'alimentazione. Le uscite del diffusore sono
dal colore verde al colore rosso. cortocircuitate.  Eliminare la causa del cortocircuito.
Disattivare l'interruttore dell'alimentazione. Accertarsi che il cavo del diffusore e il
cavo di messa a terra siano collegati saldamente.
L'unità si surriscalda in modo anomalo.
 L'apparecchio si surriscalda.
 Utilizzare dei diffusori con impedenza appropriata.
 2 – 8 Ω (stereo), 4 – 8 Ω (se utilizzati come amplificatore a ponte).
 Assicurarsi di posizionare l'apparecchio in un luogo ben ventilato.
 L'audio si interrompe. È attivato il dispositivo di protezione termica.  Ridurre il volume.
L'alternatore emette un rumore. I fili di collegamento dell'alimentazione sono installati eccessivamente vicino ai
cavi RCA a piedini.
 Allontanare i fili dai cavi.
Il cavo di messa a terra non è collegato in modo saldo.
 Collegare in modo saldo il cavo di messa a terra ad un punto metallico
dell'auto.
I cavi negativi del diffusore sono in contatto con il telaio dell'auto.
 Allontanare i cavi dal telaio dell'auto.
L'audio risulta attutito. L'interruttore LPF è in posizione "ON".
 Quando è collegato un diffusore a gamma completa, impostare in posizione "OFF".
L'interruttore Filter è in posizione "LP".
 Quando è collegato un diffusore a gamma completa, impostare in posizione
"OFF" o "HP".
L'audio è eccessivamente basso. Il comando di regolazione LEVEL non è impostato correttamente. Ruotare il
comando di regolazione LEVEL in senso orario.
Guia de resolução de problemas
A lista de verificação apresentada abaixo destina-se a ajudá-lo a solucionar a maioria dos problemas que possam surgir.
Antes de ler a lista de verificação apresentada abaixo, verifique as ligações e as operações de funcionamento.
Problema Causa/Solução
O indicador POWER/PROTECTOR não O fusível está queimado.  Substitua o fusível por um novo.
acende.
O fio de ligação à massa não está bem ligado.
 Ligue-o a um ponto metálico do automóvel.
A tensão que passa para o terminal remoto é demasiado baixa.
 A unidade principal não está ligada.  Ligue-a.
 O sistema está a utilizar demasiados amplificadores.  Utilize um relé.
Verifique a tensão da bateria (10,5 – 16 V).
O indicador POWER/PROTECTOR muda Desligue o equipamento. As colunas estão em curto-circuito.
de verde para vermelho.  Corrija a causa do curto-circuito.
Desligue o equipamento. Verifique se o cabo de coluna e o fio de ligação à massa
estão bem ligados.
O aparelho aquece de forma anormal.
 O aparelho aquece muito.
 Utilize colunas com a impedância adequada.
 2 – 8 Ω (estéreo), 4 – 8 Ω (quando utilizado como amplificador em ponte)
 Verifique se o instalou num local bem ventilado.
 O som tem interrupções. O protector térmico está activado.  Reduza o volume.
Ouve-se o ruído do alternador. Os cabos de ligação à corrente estão instalados demasiado perto dos cabos de
pinos RCA.
 Afaste os cabos uns dos outros.
O fio de ligação à massa não está bem ligado.
 Ligue-o a um ponto metálico do automóvel.
Os fios negativos das colunas estão a tocar no chassis do automóvel.
 Afaste-os do chassis.
O som está abafado. O interruptor LPF (filtro passa-baixo) está definido para a posição "ON"
(LIGADO).
 Quando ligar a coluna de gama total, coloque na posição "OFF"
(DESLIGADO).
O interruptor do Filtro está definido para a posição "LP" (passa-baixo).
 Quando ligar a coluna de gama total, coloque na posição "OFF"
(DESLIGADO) ou "HP" (passa-alto).
O volume do som está demasiado O controlo de regulação LEVEL não é adequado. Rode o controlo de regulação de
baixo. LEVEL no sentido dos ponteiros do relógio.
Lage und Funktion der Bedienelemente
 Anzeige POWER/PROTECTOR  Einstellungsschalter für die Grenzfrequenz
Leuchtet bei Betrieb grün. Stellen Sie die Grenzfrequenz für den Low Pass-
Die Anzeige wechselt von grün zu rot, wenn die oder High Pass-Filter ein (50 – 300 Hz).
Schutzschaltung (PROTECTOR) anspricht.  FILTER-Auswahlschalter
Wenn die Schutzschaltung (PROTECTOR)
Wenn sich der Schalter in der Position LP befindet,
anspricht, schlagen Sie bitte im Abschnitt zur
ist der Filter auf Low Pass eingestellt. Wenn sich der
Störungsbehebung nach.
Schalter in der Position HP befindet, ist der Filter
 Einstellungsschalter für die Grenzfrequenz des auf High Pass eingestellt.
SUBSONIC FILTERS
 Bassverstärkungsregler LOW BOOST
Stellen Sie die Grenzfrequenz für den Subsonic-
Mit diesem Regler können Sie die Frequenzen um
Filter ein (6 70 Hz).
–
40 Hz bis zu einem Maximum von 10 dB verstärken.
 Einstellregler LEVEL
Mit diesem Regler lässt sich der Eingangspegel
einstellen. Drehen Sie den Regler im Uhrzeigersinn,
wenn der Ausgangspegel der Autoanlage zu niedrig
ist.
Posizione e funzione dei comandi
 Indicatore POWER/PROTECTOR  Controllo di regolazione della frequenza di cut-
Si illumina in verde durante l'uso. off
Se l'indicatore PROTECTOR è attivato si illumina Impostare la frequenza di cut-off (50 – 300 Hz) per
in rosso. il filtro passa basso o passa alto.
Quando PROTECTOR è attivato, fare riferimento
 Interruttore di selezione FILTER
alla Guida alla soluzione dei problemi.
Quando l'interruttore è in posizione LP, il filtro è
 Controllo di regolazione della frequenza di impostato su passa basso. Quando il filtro è in
cut-off SUBSONIC FILTER posizione HP, il filtro è impostato su passa alto.
Impostare la frequenza di cut-off (6 70 Hz) per il
–  Comando del livello LOW BOOST
filtro subsonico.
Ruotare questo comando per amplificare le
 Comando di regolazione LEVEL
frequenze attorno a 40 Hz fino ad un massimo di
Mediante questo comando è possibile regolare il 10 dB.
livello di ingresso. Se il livello di uscita
dell'autoradio sembra basso, ruotare il comando in
senso orario.
Localização e funções dos controlos
 Indicador POWER/PROTECTOR  Controlo de ajuste da frequência de corte
Acende-se com uma luz verde durante o Defina a frequência de corte (50 – 300 Hz) para o
funcionamento. filtro passa-baixo ou filtro passa-alto.
Se PROTECTOR estiver activado, o indicador
 Interruptor selector de FILTRO
muda de verde para vermelho.
Quando o interruptor está na posição LP (passa-
Se PROTECTOR estiver activado, consulte o Guia
baixo), o filtro é definido para passa-baixo. Quando
de resolução de problemas.
o interruptor se encontra na posição HP (passa-
 Controlo de ajuste de frequência de corte do alto), o filtro é definido para passa-alto.
FILTRO SUBSÓNICO  Controlo do nível de LOW BOOST
Defina a frequência de corte (6 – 70 Hz) para o
Rode este controlo para amplificar as frequências de
filtro subsónico.
cerca de 40 Hz para um máximo de 10 dB.
 Controlo de regulação de LEVEL
Este controlo serve para regular o nível de entrada.
Rode-o na direcção dos ponteiros do relógio se
achar que o nível de saída de som do auto-rádio está
baixo.
Sicherheitsmaßnahmen
Achtung
 Dieses Gerät eignet sich nur für den Betrieb an 12 V
Gleichstrom (negative Erdung). Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine
 Verwenden Sie nur Lautsprecher mit einer Impedanz von 2
Ersatzsicherung mit dem gleichen Ampere-Wert zu
bis 8 Ω (4 bis 8 Ω bei Verwendung als Brückenverstärker). verwenden. Dieser ist über der Sicherungshalterung
 Schließen Sie keine Aktivlautsprecher (mit integrierten
angegeben. Verwenden Sie unter keinen Umständen eine
Verstärkern) an die Lautsprecheranschlüsse des Geräts an.
Sicherung mit einem höheren Ampere-Wert als dem der
Andernfalls können die Aktivlautsprecher beschädigt werden. Sicherung, die ursprünglich mit dem Gerät geliefert wurde.
 Installieren Sie das Gerät nicht an Orten, an denen es
Andernfalls kann es zu Schäden am Gerät kommen.
folgenden Bedingungen ausgesetzt ist:
— hohen Temperaturen, beispielsweise aufgrund von
direktem Sonnenlicht oder Warmluft von einer
Heizung
— Regen oder Feuchtigkeit
— Staub oder Schmutz
 Wenn Sie das Fahrzeug längere Zeit in direktem Sonnenlicht
parken, kann die Temperatur im Wageninneren erheblich
ansteigen. Lassen Sie den Verstärker in diesem Fall etwas
abkühlen, bevor Sie ihn benutzen.
 Wenn Sie das Gerät horizontal installieren, achten Sie darauf,
dass der Bodenbelag im Auto die Kühlrippen nicht bedeckt.
* Schutzschaltung
 Wenn sich das Gerät zu nahe an der Autoanlage oder an
Dieser Verstärker ist mit einer Schutzschaltung
der Antenne befindet, kann es zu Interferenzen kommen.
ausgestattet, die in folgenden Fällen reagiert:
Installieren Sie den Verstärker in diesem Fall weiter von der
— wenn das Gerät überhitzt ist
Autoanlage oder von der Antenne entfernt.
— wenn Gleichstrom erzeugt wird
 Wird die Autoanlage nicht mit Strom versorgt, überprüfen
— wenn an den Lautsprecheranschlüssen ein Kurzschluss auftritt.
Sie die Anschlüsse.
Die Farbe der Anzeige POWER/PROTECTOR wechselt von
 Dieser Endverstärker arbeitet mit einer Schutzschaltung*,
grün zu rot und das Gerät wird ausgeschaltet.
um die Transistoren und Lautsprecher bei einer Fehlfunktion
Ist dies der Fall, schalten Sie die angeschlossenen Geräte
des Verstärkers zu schützen. Versuchen Sie nicht, die
aus, nehmen Sie die Kassette oder CD heraus und stellen Sie
Schutzschaltungen zu testen, indem Sie die Kühlvorrichtung
die Ursache für die Fehlfunktion fest. Bei einer Überhitzung
abdecken oder ungeeignete Lasten anschließen.
des Verstärkers warten Sie, bis das Gerät abgekühlt ist,
 Betreiben Sie das Gerät nicht mit einer schwachen Batterie,
bevor Sie es wieder benutzen.
da die optimale Leistungsfähigkeit von einer guten
Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie
Stromversorgung abhängt.
Fragen haben, auf die in dieser Anleitung nicht eingegangen
 Stellen Sie die Lautstärke Ihrer Autoanlage aus
wird, wenden Sie sich bitte an Ihren Sony-Händler.
Sicherheitsgründen nicht zu hoch ein, so dass Sie
Entsorgung von gebrauchten elektrischen
Geräusche außerhalb des Autos noch wahrnehmen können.
und elektronischen Geräten (anzuwenden
Austauschen der Sicherung
in den Ländern der Europäischen Union und
Wenn die Sicherung durchbrennt, überprüfen Sie den
anderen europäischen Ländern mit einem
Stromanschluss und tauschen Sie beide Sicherungen aus.
separaten Sammelsystem für diese Geräte)
Brennt die neue Sicherung ebenfalls durch, kann
eine interne Fehlfunktion vorliegen. Wenden Sie sich in
einem solchen Fall an Ihren Sony-Händler. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu
Hinweis für Kunden: Die folgenden Informationen
behandeln ist, sondern an einer Annahmestelle für das Recycling
gelten nur für Geräte, die in Ländern verkauft
von elektrischen und elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses
werden, in denen EURichtlinien gelten.
Produkts schützen Sie die Umwelt und die Gesundheit Ihrer
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1
Mitmenschen. Umwelt und Gesundheit werden durch falsches
Konan, Minato-ku, Tokio, Japan. Autorisierter Vertreter für EMV
Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von
und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger
Rohstoffen zu verringern. Weitere Informationen über das Recycling
Straße 61, 70327 Stuttgart, Deutschland. Kontaktadressen für
dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen
Kundendienst oder Garantieansprüche finden Sie in den
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt
separaten Kundendienst- oder Garantiedokumenten.
gekauft haben.
Precauzioni
Attenzione
 Il presente apparecchio è stato progettato per il solo
uso con CC a 12 V con terra negativa.
Per la sostituzione del fusibile, assicurarsi di
Utilizzare diffusori con impedenza compresa tra 2 e
 utilizzarne uno il cui amperaggio corrisponda a
8 Ω (da 4 a 8 Ω se utilizzati come amplificatore a
quello riportato sul portafusibili. Non utilizzare in
ponte).
nessun caso un fusibile con amperaggio superiore a
Onde evitare di danneggiarli, non collegare diffusori
 quello del fusibile in dotazione con l'apparecchio in
attivi (dotati di amplificatori incorporati) ai
quanto si potrebbero causare danni all'apparecchio.
terminali dei diffusori dell'apparecchio.
 Non installare l'apparecchio in luoghi soggetti a:
— temperature elevate, provocate ad esempio
dll' e sposizione alla luce solare diretta o dall'aria
calda proveniente dal sistema di riscaldamento,
— pioggia o umidità,
— polvere o sporcizia.
 Se l'auto parcheggiata è esposta alla luce solare
diretta e nell'abitacolo vi è un considerevole
innalzamento della temperatura, prima di utilizzare
l'apparecchio attenderne il raffreddamento.
Se l'apparecchio viene installato orizzontalmente,

assicurarsi di non ostruire le relative alette con * Circuito di protezione
Il presente amplificatore è dotato di un circuito di
tappetini e simili.
protezione che entra in funzione se:
Se l'apparecchio viene posizionato in eccessiva

— l'apparecchio si surriscalda,
prossimità dell'autoradio o dell'antenna, è possibile
— viene generata corrente CC,
che si verifichino delle interferenze. In tal caso,
— i terminali dei diffusori subiscono un cortocircuito.
allontanare l'amplificatore dall'autoradio o
L'indicatore POWER/PROTECTOR passa da verde a rosso e
dall'antenna.
l'apparecchio si disattiva.
 Se l'unità principale non riceve alimentazione,
In tal caso, disattivare le apparecchiature collegate,
verificare i collegamenti.
estrarre la cassetta o il disco e determinare la causa del
 Il presente amplificatore di potenza utilizza un
problema di funzionamento. Se l' amplificatore si è
circuito* per la protezione dei transistori e dei
surriscaldato, attendere finché non si raffredda prima di
diffusori in caso di problemi di funzionamento
utilizzarlo.
dell'amplificatore. Non tentare di provare il circuito
di protezione coprendone il dissipatore di calore o In caso di domande o problemi relativi all'apparecchio
collegando carichi di alimentazione inadeguati. che non vengono citati nel presente manuale,
Non utilizzare l'apparecchio con una batteria scarica consultare un rivenditore Sony.

in quanto le prestazioni ottimali dipendono da una
Trattamento del dispositivo elettrico
buona sorgente di alimentazione.
od elettronico a fine vita (applicabile
 Per motivi di sicurezza, mantenere il volume
in tutti i paesi dell'Unione Europea e
dell'autoradio a livelli moderati che consentano di
in altri paesi europei con sistema di
sentire i rumori provenienti dall' e sterno dell'auto.
raccolta differenziata)
Sostituzione del fusibile
Se il fusibile si brucia, verificare il collegamento
Questo simbolo sul prodotto o sulla confezione indica
dell'alimentazione, quindi sostituire entrambi i
che il prodotto non deve essere considerato come un
fusibili. Se il fusibile si brucia di nuovo, è
normale rifiuto domestico, ma deve invece essere
possibile che si tratti di un problema di
consegnato ad un punto di raccolta appropriato per il
funzionamento interno. In tal caso, consultare un
riciclo di apparecchi elettrici ed elettronici.
rivenditore Sony.
Assicurandovi che questo prodotto sia smaltito
Avviso per il clienti: le seguenti informazioni correttamente, voi contribuirete a prevenire potenziali
conseguenze negative per l'ambiente e per la salute
riguardano esclusivamente gli apparecchi venduti
che potrebbero altrimenti essere causate dal suo
in paesi in cui sono applicate le direttive UE
smaltimento inadeguato. Il riciclaggio dei materiali
Il presente prodotto è fabbricato da Sony Corporation, 1-
aiuta a conservare le risorse naturali. Per informazioni
7-1 Konan, Minatoku, Tokyo, Giappone. Il
più dettagliate circa il riciclaggio di questo prodotto,
Rappresentante autorizzato per la direttiva EMC e la
potete contattare l'ufficio comunale, il servizio locale
sicurezza del prodotto è Sony Deutschland GmbH,
di smaltimento rifiuti oppure il negozio dove l'avete
Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per
acquistato.
qualsiasi questione riguardante l'assistenza o la garanzia,
rivolgersi agli indirizzi che si trovano nei documenti di
assistenza o di garanzia.
Precauções
Aviso
 Este aparelho foi concebido para funcionar apenas
com CC de 12 V negativo à massa. Quando substituir o fusível, verifique se está a utilizar
 Utilize colunas com uma impedância de 2 a 8 Ω (4 a um fusível com a amperagem idêntica à indicada no
8 Ω quando utilizado como amplificador em ponte).
fusível que retirou. Nunca utilize um fusível com uma
Não ligue colunas activas (com amplificação) aos
 amperagem superior à do aparelho porque pode
terminais das colunas do aparelho. Se o fizer, pode
provocar uma avaria.
provocar avarias nas colunas activas.
Evite instalar o aparelho em zonas:

— em que esteja exposto a altas temperaturas
como, por exemplo, à incidência directa dos
raios solares ou ao ar quente proveniente do
aquecedor
— em que esteja exposto à chuva ou humidade
— em que esteja exposto ao pó ou sujidade.
Se o automóvel estiver estacionado ao sol e a

temperatura no seu interior subir
consideravelmente, deixe o aparelho arrefecer antes
de o utilizar.
* Circuito de protecção
 Quando instalar o aparelho horizontalmente, não
Este amplificador está equipado com um circuito de
tape a grelha de ventilação com o tapete, etc.
protecção que funciona nas seguintes situações:
 Se colocar o aparelho demasiado perto do auto-
— se houver sobreaquecimento do aparelho
rádio ou da antena, podem ocorrer interferências.
— se for gerada corrente CC
Se isso acontecer, afaste o amplificador do auto-
— se ocorrer um curto-circuito nos terminais das colunas.
rádio ou da antena do automóvel.
A cor do indicador POWER/PROTECTOR muda de verde
Se o aparelho não estiver a receber corrente,

para vermelho e o aparelho desliga-se.
verifique as ligações.
Se tal acontecer, desligue o equipamento, retire a cassete
Este amplificador de potência possui um circuito de

ou o disco e verifique a causa da avaria. Se houver
protecção* que protege os transístores e as colunas,
sobreaquecimento do aparelho, aguarde
se o amplificador funcionar mal. Não teste os
até que este arrefeça antes de voltar a utilizá-lo.
circuitos de protecção tapando as aberturas de
arrefecimento ou ligando-lhe cargas inadequadas. Se tiver dúvidas ou problemas referentes ao aparelho
 Não utilize o aparelho com a bateria fraca pois, para que não se encontrem neste manual, consulte o agente
que funcione em condições óptimas, tem de existir Sony mais próximo.
uma boa alimentação de corrente.
 Por razões de segurança, mantenha o volume do Tratamento de Equipamentos
auto-rádio a um nível moderado para poder ouvir Eléctricos e Electrónicos no final da
os sons do exterior. sua vida útil (Aplicável na União
Europeia e em países Europeus com
sistemas de recolha selectiva de
Substituir o fusível
resíduos)
Se o fusível fundir, verifique as ligações de corrente e
substitua os dois fusíveis. Se, depois de o ter
Este símbolo, colocado no produto ou na sua
substituído, o fusível voltar a fundir, pode existir uma
embalagem, indica que este não deve ser tratado
avaria interna. Nesse caso, consulte o agente da Sony
como resíduo urbano indiferenciado. Deve sim ser
mais próximo.
colocado num ponto de recolha destinado a resíduos
de equipamentos eléctricos e electrónicos.
Nota para os clientes: as seguintes informações
Assegurando-se que este produto é correctamente
aplicam-se apenas ao equipamento
depositado, irá prevenir potenciais consequências
comercializado nos países que aplicam as negativas para o ambiente bem como para a saúde,
que de outra forma poderiam ocorrer pelo mau
Directivas da UE
manuseamento destes produtos. A reciclagem dos
O fabricante deste produto é a Sony Corporation, 1-7-
materiais contribuirá para a conservação dos recursos
1 Konan, Minatoku, Tokyo, Japan. O representante
naturais. Para obter informação mais detalhada sobre
autorizado para a EMC e a segurança do produto é a
a reciclagem deste produto, por favor contacte o
Sony Deutschland GmbH, Hedelfinger Strasse 61,
município onde reside, os serviços de recolha de
70327, Stuttgart, Germany. Para qualquer assunto
resíduos da sua área ou a loja onde adquiriu o
relacionado com assistência técnica ou garantia,
produto.
contactenos através dos endereços apresentados nos
respectivos documentos em separado.
