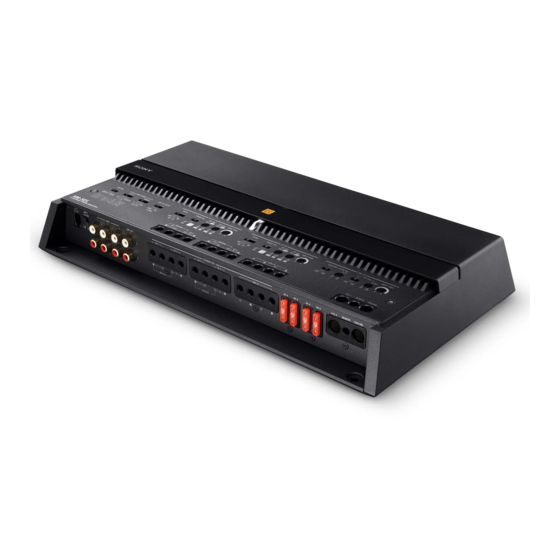

Sony XM-5ES Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Verstärker
  5. XM-5ES
  6. Bedienungsanleitung

Sony XM-5ES Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 38

Quicklinks

Diese Anleitung herunterladen
5-Channel Power
Amplifier
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No. XM-5ES
Serial No.
XM-5ES
5-038-864-11(1)
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing
Bruksanvisning
GB
FR
DE
ES
NL
SE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony XM-5ES

Inhaltszusammenfassung für Sony XM-5ES

  • Seite 38 Ländern verkauft werden, in denen EU- Produkt und die Batterie/der Akku korrekt entsorgt Richtlinien gelten werden, geben Sie das Produkt zwecks Entsorgung Dieses Produkt wurde von oder für die Sony an einer geeigneten Annahmestelle für das Corporation hergestellt. Recycling von elektrischen und elektronischen EU Importeur: Sony Europe B.V.
  • Seite 39 Merkmale • Nennausgangsleistung von 100 W (bei 4 Ω) und 165 W (bei 2 Ω). • Technologie der Klasse D* • Dynamische Verzerrungsunterdrückung* • Aktive Temperaturkontrolle* • Bei Autoanlagen ohne Line-Ausgang kann über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) eine Direktverbindung (Hochpegel- Eingangsverbindung) zum Lautsprecherausgang der Autoanlage hergestellt werden.
  • Seite 40 Inhalt Merkmale ........3 Lage und Funktion der Teile und Bedienelemente Endverstärker.

  • Seite 41: Lage Und Funktion Der Teile Und Bedienelemente

    Lage und Funktion der Teile und Bedienelemente Endverstärker Bedienfeld (Oberseite) CH 1/2 CH 3/4 SUB CH LPF (Hz) TURN-ON INPUT MODE LINE OUT MODE FILTER RANGE ( Hz) HPF ( Hz) LPF ( Hz) INPUT SENS FILTER RANGE ( Hz) HPF ( Hz) LPF ( Hz) INPUT SENS...
  • Seite 42 Einzelheiten dazu finden Sie unter „Anschluss • „ALL“: Monoausgabe (Summiermodus) REMOTE“ (Seite 11). INPUT 1 INPUT 2 LINE OUT 1 INPUT MODE: INPUT 3 LINE OUT 2 INPUT 4  Schalter CH 1-4 Zum Auswählen des Eingangsmodus für CH 1, CH 1/2 und CH 3/4: CH 2, CH 3 und CH 4.

  • Seite 43: Anschlussfeld (Vorderseite)

     Regler INPUT SENS (Eingangsempfindlichkeit)  Klemmschraubenkopf SPEAKER OUT Zum Einstellen der Eingangspegelempfindlichkeit  Klemmschraubenkopf +12 V für SUB CH. Klemmschraubenkopf REMOTE Drehen Sie den Regler im Uhrzeigersinn, wenn Klemmschraubenkopf GROUND der Ausgangspegel der angeschlossenen Audiogeräte niedrig ist. Anschlussfeld (Vorderseite) BASS INPUT INPUT...

  • Seite 44: Installation Und Anschluss

    Installation Installation und Anschluss Installieren des Verstärkers Montageteile und Anschlusszubehör • Montieren Sie den Verstärker im Kofferraum oder unter einem Sitz.  Montageschraube  Montagehalterung (1) • Wählen Sie den Einbauort aus Sicherheitsgründen (5 × 20 mm) (4) so aus, dass das Gerät beim Fahren nicht hinderlich ist.

  • Seite 45: Ändern Der Ausrichtung Der Wärmeableiterabdeckung

    Ändern der Ausrichtung der Installieren der Bassfernbedienung Wärmeableiterabdeckung • Installieren Sie die Bassfernbedienung nicht in der Die Ausrichtung der Wärmeableiterabdeckung Nähe einer Heizung oder an einer Stelle, die kann nach Belieben geändert werden. direktem Sonnenlicht oder hohen Temperaturen Schieben Sie die Abdeckung nach vorne ausgesetzt ist.

  • Seite 46: Installieren Mit Dem Doppelseitigen Klebeband

    Montieren Sie die Bassfernbedienung mit den Montageschrauben  am Anschlüsse ausgewählten Einbauort. • Lösen Sie, bevor Sie irgendwelche Anschlüsse  vornehmen, den Massepol an der Autobatterie, um Kurzschlüsse zu vermeiden. Verbinden Sie diesen Verstärker erst dann mit der +12-V- Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.

  • Seite 47: Anschluss Ground

    Schnittfläche von 55 mm² haben und mindestens Stromanschlüsse so stark sind wie das +12-V- Stromversorgungskabel, das an die Batterie und den Verstärker angeschlossen ist. +12 V REMOTE Anschluss GROUND GROUND • Achten Sie darauf, die Masseleitung fest an ein Metallteil der Autokarosserie anzuschließen. Bei einer losen Verbindung kann es am Verstärker zu Fehlfunktionen kommen.

  • Seite 48: Eingangsverbindung

    Im Folgenden sehen Sie die typischen Anschlüsse Eingangsverbindung und Einstellungen zur Verbindung einer Autoanlage mit diesem Verstärker. Weitere Details zur Der Anschluss INPUT kann als Niedrigpegel- und als Eingangsverbindung an der Autoanlage finden Sie Hochpegeleingang genutzt werden. in der mit der Autoanlage gelieferten Bedienungsanleitung.
  • Seite 49 Hinweis – Stellen Sie CH 1-4 auf „1“. Nehmen Sie bei dieser Verbindung folgende INPUT MODE- – Stellen Sie SUB CH auf „1+2“. Einstellungen am Bedienfeld (Oberseite) vor:  2-Kanal-Einspeisung – Stellen Sie CH 1-4 auf „1-4“. – Stellen Sie SUB CH auf „5“. Bei „Lautsprecherverbindung“...

  • Seite 50: Lautsprecherverbindung

     3-Kanal-Einspeisung Lautsprecherverbindung Bei „Lautsprecherverbindung“ (Seite 14)  oder . • Verwenden Sie Lautsprecher mit geeigneter Leistung. Lautsprecher mit zu geringer Kapazität können beschädigt werden. • Schließen Sie keine Aktivlautsprecher (mit integrierten Verstärkern) an die AUDIO Lautsprecheranschlüsse des Verstärkers an. Andernfalls können die Aktivlautsprecher beschädigt werden.

  • Seite 51: System Mit 4 Lautsprechern

     System mit 4 Lautsprechern + 1  System mit 2 Brückenlautsprechern + Subwoofer 1 Subwoofer Bei „Eingangsverbindung“ (Seite 12) , , , , Bei „Eingangsverbindung“ (Seite 12) .  oder . Breitbandlautsprecher (mind. 2 Ω) Frontlautsprecher (mind. 4 Ω) Hecklautsprecher (mind.

  • Seite 52: Weitere Informationen

    Überhitzung dieses Geräts warten Sie, bis es abgekühlt ist, bevor Sie es wieder benutzen. Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

  • Seite 53: Technische Daten

    Abmessungen: Technische Daten ca. 380 mm × 60 mm × 215 mm (B/H/T) Schaltkreissystem: Schaltkreis mit Technologie der Klasse D Pulsgeregelte Stromversorgung Eingänge: Cinchbuchsen Einstellbereich für Eingangspegel: 0,2 V - 8 V (Cinchbuchsen) 3 V - 16 V (Hochpegeleingang) Ausgänge: Lautsprecheranschlüsse ...

  • Seite 54: Störungsbehebung

    Wenn sich das Problem mit diesen  Die Sicherung ist durchgebrannt. Abhilfemaßnahmen nicht beheben lässt, wenden – Tauschen Sie die Sicherung gegen eine neue Sie sich an einen Sony-Händler. aus.  Die Masseleitung ist nicht fest angeschlossen. – Schließen Sie die Masseleitung fest an ein Support-Website Metallteil der Autokarosserie an.
