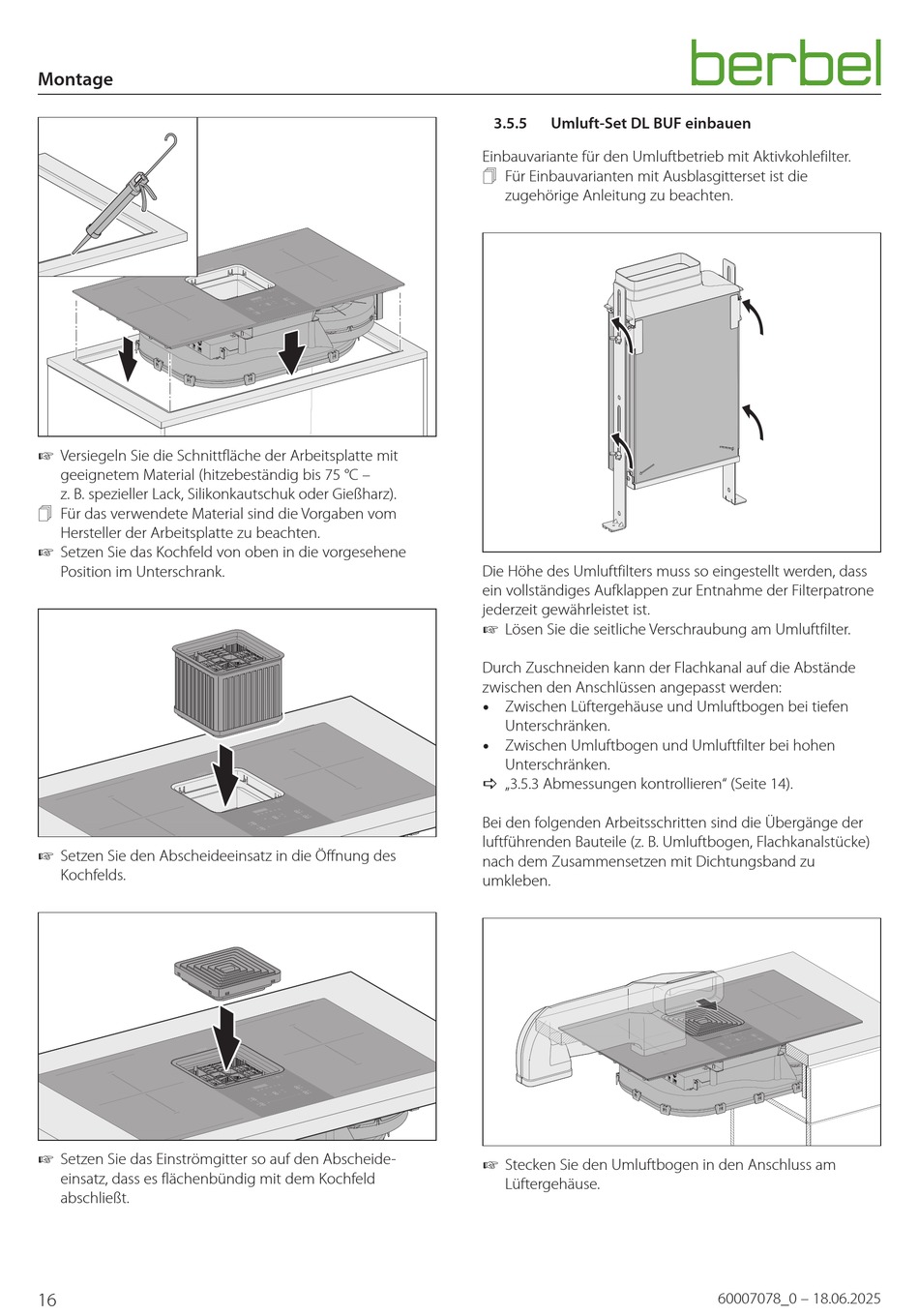

Berbel Downline Performance BKA 83 DLP Gebrauchs- Und Montageanleitung Seite 16

Montage
1 Versiegeln Sie die Schnittfläche der Arbeitsplatte mit
geeignetem Material (hitzebeständig bis 75 °C –
z. B. spezieller Lack, Silikonkautschuk oder Gießharz).
- Für das verwendete Material sind die Vorgaben vom
Hersteller der Arbeitsplatte zu beachten.
1 Setzen Sie das Kochfeld von oben in die vorgesehene
Position im Unterschrank.
1 Setzen Sie den Abscheide einsatz in die Öffnung des
Kochfelds.
1 Setzen Sie das Einströmgitter so auf den Abscheide-
einsatz, dass es flächenbündig mit dem Kochfeld
abschließt.
16
3.5.5 Umluft-Set DL BUF einbauen
Einbauvariante für den Umluftbetrieb mit Aktivkohlefilter.
- Für Einbauvarianten mit Ausblas gitterset ist die
zugehörige Anleitung zu beachten.
Die Höhe des Umluftfilters muss so eingestellt werden, dass
ein vollständiges Aufklappen zur Entnahme der Filterpatrone
jederzeit gewährleistet ist.
1 Lösen Sie die seitliche Verschraubung am Umluftfilter.
Durch Zuschneiden kann der Flachkanal auf die Abstände
zwischen den Anschlüssen angepasst werden:
2 Zwischen Lüfter gehäuse und Umluftbogen bei tiefen
Unterschränken.
2 Zwischen Umluftbogen und Umluftfilter bei hohen
Unterschränken.
, „3.5.3 Abmessungen kontrollieren" (Seite 14).
Bei den folgenden Arbeitsschritten sind die Übergänge der
luft führenden Bauteile (z. B. Umluftbogen, Flachkanalstücke)
nach dem Zusammensetzen mit Dichtungsband zu
umkleben.
1 Stecken Sie den Umluftbogen in den Anschluss am
Lüfter gehäuse.
